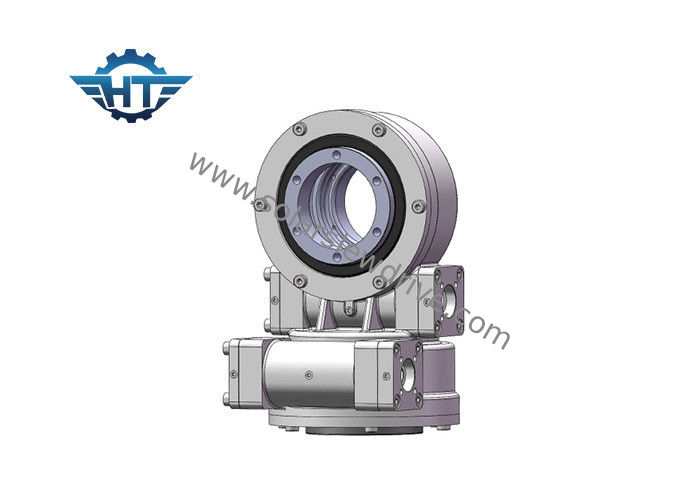

محرك الدوران المغلق SDE5 المغلق لنظام تتبع أشعة الشمس GPS ثنائي المحور

محرك الدوران المغلق SDE5 المغلق لنظام تتبع أشعة الشمس GPS ثنائي المحور

  • محرك الدوران المغلق SDE5 المغلق لنظام تتبع أشعة الشمس GPS ثنائي المحور
  • محرك الدوران المغلق SDE5 المغلق لنظام تتبع أشعة الشمس GPS ثنائي المحور
محرك الدوران المغلق SDE5 المغلق لنظام تتبع أشعة الشمس GPS ثنائي المحور
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: HangTuo
إصدار الشهادات: CE, ISO9001
رقم الموديل: SDE5 "
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 قطعة
الأسعار: USD 280~504 / pc
تفاصيل التغليف: خشب رقائقيّ صندوق
وقت التسليم: 15 ~ 45 يوما
شروط الدفع: L/C, T/T, ويسترن يونيون
القدرة على العرض: أجهزة الكمبيوتر 2000 شهريا
اتصل
مفصلة وصف المنتج
مواد: 50 مليون ، 42 كرمو ، كيو تي نموذج: محورين 7 بوصة
نسبة والعتاد: 57: 1 عزم الدوران الناتج: 0.8 كيلو نيوتن
عقد العزم: 6 كيلو نيوتن إمالة عزم الدوران: 9.2 كيلو نيوتن
كفاءة: 40٪ درجة حرارة العمل.: -30 درجة مئوية ~ + 120 درجة مئوية
تسليط الضوء:

محرك الدوران الدائري

,

محرك دودة المحرك

محرك الدوران المغلق SDE5 المغلق لنظام تتبع أشعة الشمس GPS ثنائي المحور



الوصف



الموديل: SDE7
مكان المنشأ: تشانغتشو ، الصين
اسم العلامة التجارية: HT
النوع: مغلق
المواد: 42CrMo ، 50Mn
عزم الدوران الناتج: 800 نيوتن متر
عزم الدوران المائل: 6000 نيوتن متر
عزم الدوران: 9200 نيوتن متر
التصنيف المحوري الثابت: 133 كيلو نيوتن
تصنيف شعاعي ثابت: 53 كيلو نيوتن
التقييم المحوري الديناميكي: 32 كيلو نيوتن
التقييم الشعاعي الديناميكي: 28 كيلو نيوتن
نسبة التروس: 57: 1
الكفاءة: 40٪



محرك هانغتو الالتفافيتكون من السكن ، محمل الدوران ، الختم ، الدودة المغلفة مع بعض قطع الغيار المكتملة.يمكننا أيضًا إنتاج المحرك الإلكتروني والمحرك الهيدروليكي المستخدم لمحركات الدوران ، والتي يمكن أن تتحرك من أجلها اتجاه عقارب الساعة والاتجاه عكس اتجاه عقارب الساعة.



مميزات



1. لحظة انقلاب قوية على أساس حلقة الدوران

2. اعتماد محرك الدودة المغلف

3. دفع حمولة أكبر لاستخدام اتصال متعدد الأسنان

4. أفضل وظيفة قفل ذاتي ثابت



مخطط أداء سلسلة SDE



نموذج نسبة عزم الدوران الناتج (Nm) إمالة عزم الدوران (Nm) عقد عزم الدوران (نيوتن متر) الحمل المحوري (كيلو نيوتن) الحمولة الشعاعية (كيلو نيوتن) كفاءة الدقة (°) قفل ذاتي الوزن (كجم)
3 " 31: 1 600 1500 5800 10 15 40٪ ≤0.1 نعم 25
5 " 37: 1 800 6000 9200 16 27 40٪ ≤0.1 نعم 34
7 " 57: 1 2000 7500 13200 34 58 40٪ ≤0.1 نعم 56
9 " 61: 1 4300 16000 27200 60 130 40٪ ≤0.1 نعم 92
12 " 78: 1 5800 25000 40560 77 190 40٪ ≤0.1 نعم 160
14 " 85: 1 6750 48000 44200 110 230 40٪ ≤0.1 نعم 224
17 " 102: 1 9460 67000 53040 142 390 40٪ ≤0.1 نعم 320
21 " 125: 1 16000 89000 65000 337 640 40٪ ≤0.1 نعم 492
25 " 150: 1 21450 112000 89000 476 950 40٪ ≤0.1 نعم 705



ملاحظة: يمكن تحديث أو تعديل الأبعاد والمعلمات أعلاه ، للحصول على أبعاد ومعلمات أكثر تفصيلاً ، يرجى الرجوع إلى رسومات المبيعات الخاصة بنا.



التصنيفات والرسومات

عادة ما يكون هناك نوع محور واحد.نوع المحور المزدوج ، النوع العمودي ونوع الدودة المزدوجة من 3 إلى 25 بوصة ، لمزيد من التفاصيل الرجاء الاتصال بنا لرسم المبيعات.



على سبيل المثال ، رسم مبيعات SDE5 بوصة:



أبعاد التثبيت:

محرك الدوران المغلق SDE5 المغلق لنظام تتبع أشعة الشمس GPS ثنائي المحور 0
