مكان المنشأ: | الصين |
اسم العلامة التجارية: | HangTuo |
إصدار الشهادات: | CE, ISO9001 |
رقم الموديل: | SDE12 " |
الحد الأدنى لكمية: | 1 قطعة |
---|---|
الأسعار: | USD 280~504 / pc |
تفاصيل التغليف: | خشب رقائقيّ صندوق |
وقت التسليم: | 15 ~ 45 يوما |
شروط الدفع: | L/C, T/T, ويسترن يونيون |
القدرة على العرض: | أجهزة الكمبيوتر 2000 شهريا |
مواد: | 50 مليون ، 42 كرمو | نموذج: | SDE12 |
---|---|---|---|
نوع: | دودة وعجلة دودة | ضمان: | 3 سنوات |
OEM: | متاح | دعم فني: | الحياة كلها |
تطبيق: | نظام التتبع الشمسي | نسبة: | 78 |
اللون: | بناء على كود RAL | درجة حرارة العمل.: | -30 ~ + 120 درجة مئوية |
تسليط الضوء: | محرك الدوران الدائري,محرك مستنقع صغير |

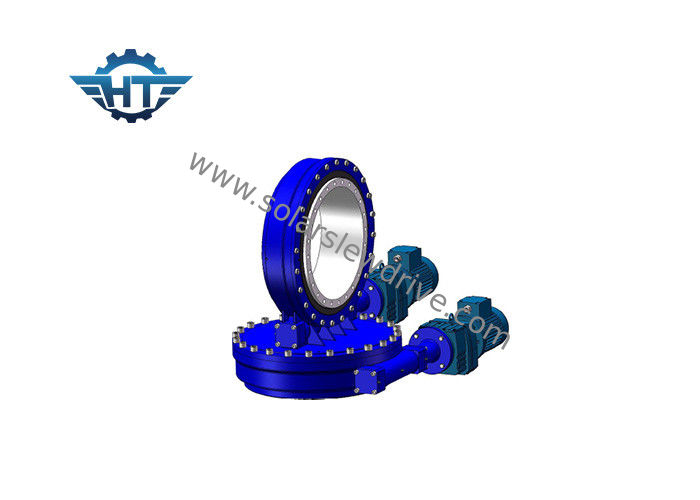

نسبة التروس 78/1 SDE 12 محرك ثنائي المحور ثنائي المحور لنظام شمسي مزدوج المحور
محرك انحراف مزدوج المحور (نوع SDE) - محرك انحراف متعقب بالطاقة الشمسية
يمتص تصميم سلسلة SDE مزايا VE و SE.اتجاه السمت والارتفاع ثلاثي الأبعاد يدوران في نفس الوقت.
أكثر تطبيقات محرك الدوران شيوعًا لمحركات الدوران ثنائية المحور هي أجهزة تتبع الطاقة الشمسية ثنائية المحور ، مثل المرطبات الشمسية والخلايا الكهروضوئية المركزة (CPV) وأطباق الأقمار الصناعية أو الرادارية.وتشمل التطبيقات الأخرى مصاعد السيارات وأجهزة تحديد موقع الذراع الآلية ومعدات المسرح.
مواصفات
تقدم أحجام النموذج الأساسي لدينا أداء يتراوح من 1500 نيوتن متر إلى 11200 نيوتن متر من عزم الدوران ، و 100 نيوتن متر إلى 20000 نيوتن متر من عزم الخرج ، وعزم دوران يبلغ 5000 نيوتن متر إلى 89000 نيوتن متر ، ونسب تخفيض صندوق التروس من 30: 1 إلى 150: 1.من خلال إرفاق علبة تروس كوكبية ، يمكن أن تكون نسبة التروس أعلى.يمكن تركيب محركات الأقراص أفقيًا أو رأسيًا أو على مجموعة من محاور متعددة.
الموثوقية
إن محركات الدوران ثنائية المحور SDE الخاصة بنا مضمونة لمدة 30 عامًا من العمر الافتراضي للمواقع الدقيقة ثلاثية الأبعاد.تنشئ محركات أقراص SDE حلاً فعالاً وموثوقًا به في محرك أقراص واحد.نحن مؤهلون لجميع مكوناتنا والمواد الخام باستخدام المعايير التي وضعتها شهادات ISO 9001 ، CE لزيادة عمر المجال.
أداء
تستخدم محركات الأقراص الكبيرة لدينا تقنية دودة الساعة الرملية الحاصلة على براءة اختراع لإعطاء أقصى قدر من التحكم ودعم الحركة.تشغل تروس الدودة لدينا من 5 إلى 11 سنًا على خط الملعب للتروس الدائري من برغي الساعة الرملية ، وهو أعلى ارتباط للأسنان من الديدان القياسية ، مما يمنح علبة التروس ثباتًا وقوة أكبر.تعرف على المزيد حول تقنية الساعة الرملية.
من خلال اعتماد دودة الساعة الرملية ، تتمتع محركات الأقراص بالميزات التالية:
1) عزم الدوران الناتج العالي وحمل الحمل
2) أعلى دقة التتبع
3) مقاومة التآكل قوية وختم فعال
تم إدراج محركات الدوران ثنائية المحور الخاصة بنا في القائمةث ، للحصول على أبعاد ومعلمات أكثر تفصيلاً ، يرجى الرجوع إلى رسومات المبيعات الخاصة بنا
نموذج | نسبة | عزم الدوران الناتج (Nm) | إمالة عزم الدوران (Nm) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (كيلو نيوتن) | الحمولة الشعاعية (كيلو نيوتن) | كفاءة | الدقة (°) | قفل ذاتي | الوزن (كجم) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40٪ | ≤0.1 | نعم | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40٪ | ≤0.1 | نعم | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40٪ | ≤0.1 | نعم | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40٪ | ≤0.1 | نعم | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40٪ | ≤0.1 | نعم | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40٪ | ≤0.1 | نعم | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40٪ | ≤0.1 | نعم | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤0.1 | نعم | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤0.1 | نعم | 705 |
كيفية اختيار الحجم المناسب لمحركات الدوران؟
إن اختيار الحجم المناسب لمحركات الدوران من أجل تجنب ليس فقط نقص الأداء أو فائض الأداء يلعب دورًا مهمًا في تحقيق حلول فعالة من حيث التكلفة.
يرجى تزويدنا بالمعلومات التالية لتحديد محرك الدوران المناسب:
1. التطبيق
2. الناتج المطلوب.إذا لم تكن لديك فكرة واضحة عن تلك البيانات ، فما عليك سوى إخبارنا بالحمل ، على سبيل المثال ، وزن الألواح وأقواس التثبيت على محرك الدوران الخاص بنا.
3. أبعاد الحمل وأكبر رياح في منطقتك في السنوات العشر الماضية والتي يتم استخدامها لحساب ما إذا كان محرك الأقراص الذي أوصينا به يمكن أن يتحمل الحمل الأقصى عندما تأتي الرياح الكبيرة.
4. سرعة الخرج التي طلبتها والتي ستساعدنا على التوصية بالمحركات المناسبة لك.
5. معلومات أخرى مثل رد فعل عنيف ، طلب درجة IP الخ
