مكان المنشأ: | الصين |
اسم العلامة التجارية: | HangTuo |
إصدار الشهادات: | CE, ISO9001 |
رقم الموديل: | SDE21 " |
الحد الأدنى لكمية: | 1 قطعة |
---|---|
الأسعار: | USD 280~504 / pc |
تفاصيل التغليف: | خشب رقائقيّ صندوق |
وقت التسليم: | 15 ~ 45 يوما |
شروط الدفع: | L/C, T/T, ويسترن يونيون |
القدرة على العرض: | أجهزة الكمبيوتر 2000 شهريا |
مواد: | 50 مليون ، 42 كرمو ، كيو تي | نموذج: | SDE21 |
---|---|---|---|
عقد العزم: | 89 كيلو نيوتن | إمالة عزم الدوران: | 65 كيلو نيوتن |
كفاءة: | 40٪ | الحمل المحوري: | 337 كيلو نيوتن |
تحميل شعاعي: | 640 كيلو نيوتن | اللون: | بناء على كود RAL |
تسليط الضوء: | محرك الدوران الدائري,محرك مستنقع صغير |

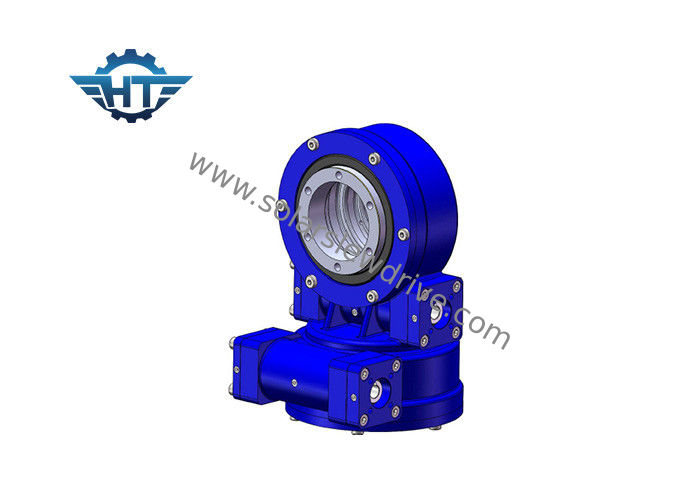

انخفاض مستوى الضجيج SDE سلسلة علبة التروس محرك الأقراص لنظام تتبع الطاقة الشمسية التلقائي ثنائي المحور
وصف
يتضمن جهاز التتبع الشمسي ثنائي المحور منصة متحركة ومنصة ثابتة وسلسلة تسلسلية وسلسلة متوازية وجهاز قيادة مثل محرك الدوران لمحرك الطاقة الشمسية ذو المحور المزدوج.المنصة المتحركة مدعومة بسلسلة متسلسلة ومدفوعة بسلسلة متوازية ، وتشكل آلية تتبع متوازية.تم تكوين محرك كبير لمحرك الطاقة الشمسية ثنائي المحور لدفع السلسلة المتوازية إلى الحركة وذلك لدفع المنصة المتحركة للتدوير حول المحاور الرأسية والأفقية.محرك الدوران لمحرك التتبع الشمسي ثنائي المحور للكشف الحالي لديه مساحة عمل أكبر ، وأداء تتبع أفضل ومزايا الصلابة العالية ، وانخفاض استهلاك الطاقة ، وعزم القيادة الصغير وانخفاض القصور الذاتي ، إلخ.
مسرد المعلمات الرئيسية
إمالة عزم الدوران: عزم الدوران هو الحمل مضروبًا في المسافة بين موضع الحمل ومركز محمل الدوران.إذا كانت الكوركيات الناتجة عن الحمل والمسافة أكبر من عزم الدوران المائل المقدّر ، فسيتم قلب محرك الدوران.
الحمل الشعاعي: تحميل رأسي لمحور الالتفاف
الحمل المحوري: تحميل مواز لمحور الالتفاف
عقد العزم:إنه عزم الدوران العكسي ، عندما يدور المحرك بشكل عكسي ، ولا تتلف الأجزاء ، فإن الحد الأقصى الذي تم تحقيقه يسمى عزم الدوران.
قفل ذاتي: فقط عند التحميل ، فإن محرك الدوران غير قادر على عكس الدوران وبالتالي يسمى القفل الذاتي.
معلمات أداء طراز SDE
نموذج | نسبة | عزم الدوران الناتج (Nm) | إمالة عزم الدوران (Nm) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (كيلو نيوتن) | الحمولة الشعاعية (كيلو نيوتن) | كفاءة | الدقة (°) | قفل ذاتي | الوزن (كجم) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40٪ | ≤0.1 | نعم | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40٪ | ≤0.1 | نعم | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40٪ | ≤0.1 | نعم | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40٪ | ≤0.1 | نعم | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40٪ | ≤0.1 | نعم | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40٪ | ≤0.1 | نعم | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40٪ | ≤0.1 | نعم | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤0.1 | نعم | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤0.1 | نعم | 705 |
