توفير محركات الدوران المبتكرة والفعالة من حيث التكلفة
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HangTuo |
| إصدار الشهادات: | CE, ISO9001 |
| رقم الموديل: | SDE7 " |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | USD 280~504 / pc |
| تفاصيل التغليف: | خشب رقائقيّ صندوق |
| وقت التسليم: | 15 ~ 45 يوما |
| شروط الدفع: | L/C, T/T, ويسترن يونيون |
| القدرة على العرض: | أجهزة الكمبيوتر 2000 شهريا |
| مواد: | 50 مليون ، 42 كرمو | نموذج: | SDE7 |
|---|---|---|---|
| نوع: | دودة وعجلة دودة | ضمان: | 3 سنوات |
| دعم فني: | الحياة كلها | تطبيق: | نظام التتبع الشمسي |
| نسبة: | 57 | أوقات الحياة: | 30 سنه |
| تسليط الضوء: | محرك الدوران الدائري,محرك دودة المحرك |
||

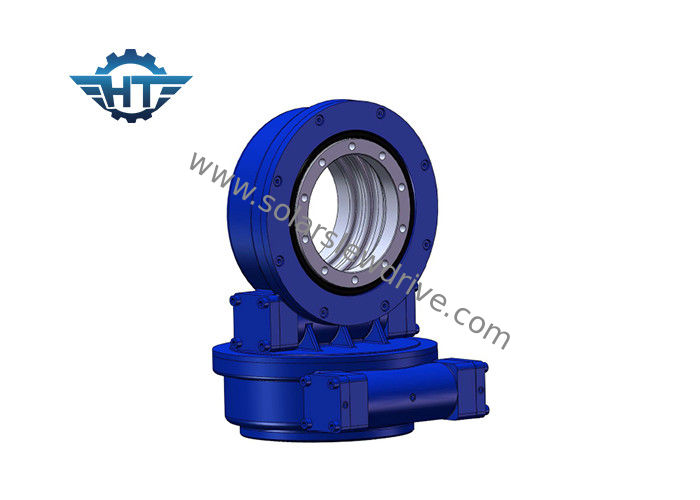

استخدام خارجي IP66 ثنائي المحور محرك كبير لمحطة الطاقة الحرارية ونظام تتبع PV
وصف
محرك الدوران عبارة عن علبة تروس يمكنها حمل الأحمال الشعاعية والمحورية بأمان ، بالإضافة إلى نقل عزم الدوران للدوران.يمكن أن يكون الدوران في محور واحد ، أو في محاور متعددة معًا ، ويتم تصنيع محركات الخياطة من خلال تصنيع التروس ، والمحامل ، والأختام ، والإسكان ، والمحرك والمكونات الإضافية الأخرى وتجميعها في علبة تروس مصقولة.
يتم تطبيق محرك الدوران على نطاق واسع في المقطورات النموذجية والرافعات ومعدات انتزاع الأخشاب ومنصة العمل الجوية وأنظمة التكسير الشمسي وأنظمة طاقة الرياح وما إلى ذلك.
محرك الدوران مناسب للمناطق ذات خطوط العرض المرتفعة وستزداد كفاءة توليد الطاقة بأكثر من 35٪ ، مما يحسن بشكل كبير من كفاءة نظام توليد الطاقة الشمسية.
بالنسبة لنظام التتبع الشمسي أحادي المحور الأفقي ، يقوم العمود الرئيسي للوحة الشمسية بتعديل الزاوية لتتبع زاوية الانحدار بدقة.يتم تطبيق هذا النوع من محرك الدوران فقط لمنطقة خطوط العرض المنخفضة.
من خلال اعتماد محمل الدوران كمكون أساسي ، يمكن لمحرك الدوران أن يتحمل القوة المحورية والقوة الشعاعية ولحظة الإمالة في وقت واحد.يتم تطبيق محرك الدوران على نطاق واسع في أنظمة التتبع الشمسي.
ينقسم نظام التتبع الشمسي إلى نظام تتبع شمسي أحادي المحور أفقي ، جهاز تعقب أحادي المحور مائل ونظام تتبع شمسي مزدوج المحور.
محركات الدوران المستخدمة في أنظمة التتبع الشمسي هي بشكل رئيسي محور واحد (سلسلة SE) ومحور مزدوج (سلسلة SDE) والنوع الرأسي (سلسلة VE).وأكثر النماذج المستخدمة شيوعًا هي SE3 و SE5 و SE7 و SE9 ؛SDE3 و SDE7 و VE7 و VE9.
مواصفات
تقدم أحجام النموذج الأساسي لدينا أداء يتراوح من 1500 نيوتن متر إلى 11200 نيوتن متر من عزم الدوران ، و 100 نيوتن متر إلى 20000 نيوتن متر من عزم الخرج ، وعزم دوران يبلغ 5000 نيوتن متر إلى 89000 نيوتن متر ، ونسب تخفيض صندوق التروس من 30: 1 إلى 150: 1.من خلال إرفاق علبة تروس كوكبية ، يمكن أن تكون نسبة التروس أعلى.يمكن تركيب محركات الأقراص أفقيًا أو رأسيًا أو على مجموعة من محاور متعددة.
الموثوقية
إن محركات الدوران ثنائية المحور SDE الخاصة بنا مضمونة طوال عمر الحقل لمدة 30 عامًا لتحديد المواقع بدقة ثلاثية الأبعاد.تنشئ محركات أقراص SDE حلاً فعالاً وموثوقًا به في محرك أقراص واحد.نحن مؤهلون لجميع مكوناتنا والمواد الخام باستخدام المعايير التي وضعتها شهادات ISO 9001 ، CE لزيادة عمر المجال.
أداء
تستخدم محركات الأقراص الكبيرة لدينا تقنية دودة الساعة الرملية الحاصلة على براءة اختراع لتوفير أقصى قدر من التحكم ودعم الحركة.تستوعب تروس الدودة لدينا من 5 إلى 11 سنًا على خط الملعب للتروس الدائري من برغي الساعة الرملية ، وهو أعلى ارتباط للأسنان من الديدان القياسية ، مما يمنح علبة التروس ثباتًا وقوة أكبر.تعرف على المزيد حول تقنية الساعة الرملية.
كيفية اختيار الحجم المناسب لمحركات الدوران؟
إن اختيار الحجم المناسب لمحركات الدوران من أجل تجنب ليس فقط نقص الأداء أو فائض الأداء يلعب دورًا مهمًا في تحقيق حلول فعالة من حيث التكلفة.
يرجى تزويدنا بالمعلومات التالية لتحديد محرك الدوران المناسب:
1. التطبيق
2. الناتج المطلوب.إذا لم تكن لديك فكرة واضحة عن تلك البيانات ، فما عليك سوى إخبارنا بالحمل ، على سبيل المثال ، وزن الألواح وأقواس التثبيت على محرك الدوران الخاص بنا.
3. أبعاد الحمل وأكبر رياح في منطقتك في السنوات العشر الماضية والتي يتم استخدامها لحساب ما إذا كان محرك الأقراص الذي أوصينا به يمكن أن يتحمل الحمل الأقصى عندما تأتي الرياح الكبيرة.
4. سرعة الخرج التي طلبتها والتي ستساعدنا على التوصية بالمحركات المناسبة لك.
5. معلومات أخرى مثل رد فعل عنيف ، طلب درجة IP الخ
معلمات محرك الدوران SDE
| نموذج | نسبة | عزم الدوران الناتج (Nm) | إمالة عزم الدوران (Nm) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (كيلو نيوتن) | الحمولة الشعاعية (كيلو نيوتن) | كفاءة | الدقة (°) | قفل ذاتي | الوزن (كجم) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40٪ | ≤0.1 | نعم | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40٪ | ≤0.1 | نعم | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40٪ | ≤0.1 | نعم | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40٪ | ≤0.1 | نعم | 92 |
| 12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40٪ | ≤0.1 | نعم | 160 |
| 14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40٪ | ≤0.1 | نعم | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40٪ | ≤0.1 | نعم | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤0.1 | نعم | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤0.1 | نعم | 705 |
