توفير محركات الدوران المبتكرة والفعالة من حيث التكلفة

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HangTuo |
| إصدار الشهادات: | CE, ISO9001 |
| رقم الموديل: | SDE3 " |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | USD 280~504 / pc |
| تفاصيل التغليف: | خشب رقائقيّ صندوق |
| وقت التسليم: | 15 ~ 45 يوما |
| شروط الدفع: | L/C, T/T, ويسترن يونيون |
| القدرة على العرض: | أجهزة الكمبيوتر 2000 شهريا |
| مواد: | 50 مليون ، 42 كرمو | نموذج: | SDE3 |
|---|---|---|---|
| نوع: | دودة وعجلة دودة | ضمان: | 3 سنوات |
| دعم فني: | الحياة كلها | تطبيق: | نظام التتبع الشمسي |
| نسبة: | 31: 1 | أوقات الحياة: | 30 سنه |
| مستوى الحماية: | IP66 | ||
| تسليط الضوء: | محرك الأقراص الصغيرة,محرك دودة المحرك |
||

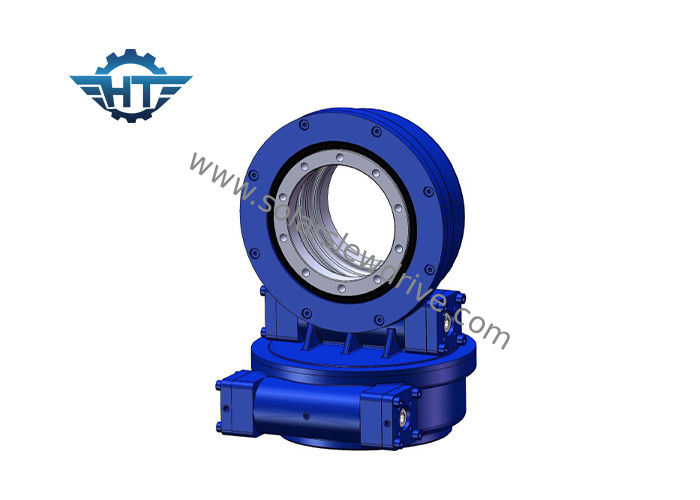

محرك متتبع للطاقة الشمسية صغير الحجم SDE3 مزود بمحرك تروس كوكبي 24 VDC لتتبع المحور المزدوج
نحن نقدم محرك الدوران SDE3 صغير الحجم يستخدم لتتبع الطاقة الشمسية ثنائي المحور مع الألواح الشمسية من 3-5 متر مربع.
النوع: محمل لولبي لنظام التتبع الشمسي
اسم العلامة التجارية: Hangtuo
رقم الموديل: SDE3.0
نسبة التروس: 31: 1
وصف محرك الدوران
نظام تتبع الطاقة الشمسية مغلق بمحرك دوران كبير مع قدرة عزم إمالة.
يتكون محرك الدوران بشكل أساسي من محمل الدوران ، وعمود دودة ومحركات (AC ، DC ، هيدروليكي).يمكن أن تتحمل أيضًا الحمل المحوري والحمل الشعاعي ولحظة الإمالة ، وتتمثل الميزة الرئيسية في سهولة التثبيت والصيانة وتوفير مساحة التثبيت.
يساعد محرك التدوير المغلق SDE على تشغيل الحركة عبر الصناعات وهو مثالي للحالات التي تتطلب كلاً من عزم الحمل والدوران من نفس علبة التروس.تشمل التطبيقات النموذجية أجهزة التعقب بالطاقة الشمسية ، وتوربينات الرياح ، وأطباق الأقمار الصناعية والرادار ، ورافعات الشاحنات ، ورافعات الأشخاص ، ومعدات المرافق ، وملحقات المعدات الهيدروليكية ، ومعدات أدوات الزيت ، ومناولي الإطارات ، والحفارات ، ومصاعد السيارات.
مغلق عدد كبير من محرك الإسكانتوفير دعم الحمل وعزم الدوران المتحكم به في كل من أجهزة تعقب الطاقة الشمسية أحادية وثنائية المحور. يتم استخدام جهاز تعقب الطاقة الشمسية الداخلي الخاص بنا لاختبارات دورة الحياة المتسارعة لعزم الدوران المطبق ، والأحمال الشعاعية ، والمحورية ، وحركة الانقلاب.يوجد هيكل قفص مرجح خاص حتى نتمكن من محاكاة ما يصل إلى 120 متر مربع من الألواح الكهروضوئية.
محرك الدوران عبارة عن علبة تروس يمكنها حمل الأحمال الشعاعية والمحورية بأمان ، بالإضافة إلى نقل عزم الدوران للدوران.يمكن أن يكون الدوران في محور واحد ، أو في محاور متعددة معًا ، ويتم تصنيع محركات الدوران عن طريق تصنيع التروس والمحامل والأختام والمبيت والمحرك والمكونات الإضافية الأخرى وتجميعها في علبة تروس نهائية.
يتم استخدام محرك الدوران على نطاق واسع في المقطورات المعيارية ، والرافعات ، ومعدات انتزاع الأخشاب ، ومنصة العمل الجوية ، وأنظمة التكسير الشمسي ، وأنظمة طاقة الرياح ، إلخ.
يعد محرك الدوران مناسبًا لمناطق خطوط العرض العليا وستزيد كفاءة توليد الطاقة بنسبة تزيد عن 35٪ ، مما يحسن بشكل كبير من كفاءة نظام توليد الطاقة الشمسية.
بالنسبة لنظام التتبع الشمسي الأفقي أحادي المحور ، سيقوم العمود الرئيسي للوحة الشمسية بضبط الزاوية لتتبع زاوية الانحراف بدقة.يتم تطبيق هذا النوع من محرك الدوران فقط في مناطق خطوط العرض المنخفضة.
من خلال اعتماد محمل الدوران كمكون أساسي ، يمكن لمحرك الدوران أن يتحمل القوة المحورية والقوة الشعاعية ولحظة الإمالة في وقت واحد.محرك الدوران مستخدم على نطاق واسع في أنظمة التتبع الشمسي.
ينقسم نظام التتبع الشمسي إلى نظام تتبع شمسي أفقي أحادي المحور ، ومتتبع أحادي المحور مائل ونظام تتبع شمسي ثنائي المحور.
محركات الدوران المستخدمة في أنظمة التتبع الشمسي هي أساسًا محور واحد (سلسلة SE) ، ومحور مزدوج (سلسلة SDE) ونوع عمودي (سلسلة VE).والنماذج الأكثر استخدامًا هي SE3 و SE5 و SE7 و SE9 ؛SDE3 ، SDE7 ، VE7 ، VE9.
الموثوقية
يتم ضمان محركات الدوران ثنائية المحور SDE الخاصة بنا لمدة 30 عامًا من العمر الميداني لتحديد المواقع بدقة ثلاثية الأبعاد.تخلق محركات SDE حلاً فعالاً وموثوقًا في محرك أقراص واحد.نحن نؤهل جميع المكونات والمواد الخام لدينا باستخدام المعايير المحددة بشهادات ISO 9001 ، CE لزيادة العمر الميداني إلى الحد الأقصى.
أداء
تستخدم محركات الأقراص الكبيرة لدينا تقنية دودة الساعة الرملية الحاصلة على براءة اختراع لتوفير أقصى قدر من التحكم ودعم الحركة.تشغل التروس الدودية الخاصة بنا ما بين 5 إلى 11 سنًا على خط ميل الترس الدائري من لولب الساعة الرملية ، وهو ما يمثل مشاركة أسنان أعلى من الديدان القياسية ، مما يمنح علبة التروس مزيدًا من الاستقرار والقوة.تعرف على المزيد حول تقنية الساعة الرملية.
كيف تختار الحجم المناسب لمحركات الدوران؟
إن اختيار الحجم المناسب لمحركات الدوران من أجل تجنب ليس فقط نقص الأداء أو فائض الأداء يلعب دورًا مهمًا في تحقيق حلول فعالة من حيث التكلفة.
يرجى تزويدنا بالمعلومات التالية من أجل تحديد محرك الدوران المناسب:
1. التطبيق
2. إخراج القبعة المطلوبة.إذا لم تكن لديك فكرة واضحة عن تلك البيانات ، فما عليك سوى إخبارنا بالحمل ، على سبيل المثال ، وزن الألواح وأقواس التثبيت على محرك الدوران.
3. أبعاد الحمولة وأكبر رياح في منطقتك في السنوات العشر الماضية والتي تُستخدم لحساب ما إذا كان محرك الأقراص الذي أوصينا به يمكن أن يتحمل الحمل الأقصى عندما تأتي الرياح العاتية.
4. سرعة الإخراج المطلوبة والتي ستساعدنا على التوصية بالمحركات المناسبة لك.
5. معلومات أخرى مثل رد الفعل العكسي ، والطلب على درجة IP ، إلخ
يتم سرد محركات الدوران ذات المحور المزدوج لديناw ، للحصول على أبعاد ومعايير أكثر تفصيلاً ، يرجى الرجوع إلى رسومات المبيعات لدينا.
| معلمات أداء نموذج SDE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (نيوتن متر) | عزم الدوران (نانومتر) | الحمل المحوري (kN) | الحمولة الشعاعية (kN) | نسبة | الكفاءة | الدقة (درجة) | IP | درجة حرارة العمل (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 600 | 1500 | 5800 | 3.6 | 15 | 31: 1 | 43٪ | ≤0.1 | 66 | -30 + 120 | نعم | 25 كجم |
| 5 " | 800 | 6000 | 9200 | 16 | 27 | 37: 1 | 43٪ | ≤0.1 | 66 | -30 + 120 | نعم | 34 كجم |
| 7 بوصة | 2000 | 13500 | 13200 | 34 | 58 | 57: 1 | 43٪ | ≤0.1 | 66 | -30 + 120 | نعم | 56 كجم |
| 9 " | 4300 | 16000 | 27200 | 60 | 130 | 61: 1 | 43٪ | ≤0.1 | 66 | -30 + 120 | نعم | 92 كجم |
| 12 بوصة | 5800 | 25000 | 40560 | 77 | 190 | 78: 1 | 43٪ | ≤0.1 | 66 | -30 + 120 | نعم | 160 كجم |
| 14 بوصة | 6750 | 48000 | 44200 | 110 | 230 | 85: 1 | 43٪ | ≤0.1 | 66 | -30 + 120 | نعم | 224 كجم |
| 17 بوصة | 9460 | 67000 | 53040 | 142 | 390 | 102: 1 | 43٪ | ≤0.1 | 66 | -30 + 120 | نعم | 320 كجم |
| 21 بوصة | 16000 | 89000 | 65000 | 337 | 640 | 125: 1 | 43٪ | ≤0.1 | 66 | -30 + 120 | نعم | 492 كجم |
| 25 بوصة | 21450 | 112000 | 89000 | 476 | 950 | 150: 1 | 43٪ | ≤0.1 | 66 | -30 + 120 | نعم | 705 كجم |
