مكان المنشأ: | الصين |
اسم العلامة التجارية: | HangTuo |
إصدار الشهادات: | CE, ISO9001 |
رقم الموديل: | SE14 " |
الحد الأدنى لكمية: | 1 قطعة |
---|---|
الأسعار: | USD 280~504 / pc |
تفاصيل التغليف: | خشب رقائقيّ صندوق |
وقت التسليم: | 15 ~ 45 يوما |
شروط الدفع: | L/C, T/T, ويسترن يونيون |
القدرة على العرض: | أجهزة الكمبيوتر 2000 شهريا |
نموذج: | SE14 | نسبة والعتاد: | 85: 1 |
---|---|---|---|
كفاءة: | 40٪ | اللون: | RAL 9006 أو حسب الطلب |
تطبيق: | تعقب الشمسية | مكان المنشأ: | تشانغتشو ، الصين |
سائق: | محرك | ضمان: | 5 ~ 10 سنوات |
شهادة: | ISO9001 ، م | موقع التركيب: | حقل مفتوح |
خاصية: | حياة طويلة | اعمال صيانة: | 5 سنوات |
تسليط الضوء: | ,دودة ترس محرك,worm gear motor |

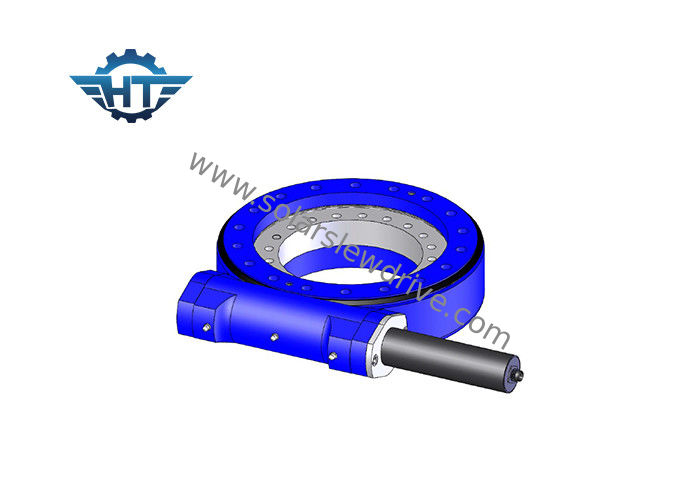

SE14 نسبة التروس 85/1 محرك صغير لردود الفعل العكسي والعتاد العكسي لمحور واحد ومحور مزدوج لتتبع الطاقة الشمسية
وصف
الخصائص الهيكلية
يتألف محرك الدوران الدودي من ترس دودي ، عمود دودة ، مبيت ، محمل ، محرك وما إلى ذلك.محرك يقود عمود الدودة ، الدودة والظرف والعتاد تعملان لزيادة عزم الدوران ، مستقرة وموثوقة.
أداء
محرك الدوران قادر على تحمل المزيد من الحمل المحوري والحمل الشعاعي وعزم الإمالة.يدور القرص الدوار أو الإطار عند السمت والارتفاع بواسطة محرك الدوران.
مجال التقديم
تشمل التطبيقات النموذجية أجهزة التعقب بالطاقة الشمسية ، وتوربينات الرياح ، وأطباق الأقمار الصناعية والرادار ، ورافعات الشاحنات ، ورافعات الأشخاص ، ومعدات المرافق ، وملحقات المعدات الهيدروليكية ، ومعدات أدوات الزيت ، ومناولي الإطارات ، والحفارات ، ومصاعد السيارات.
جدول أداء SE14
نموذج | محرك دودة 14 بوصة أفقي |
نسبة | 85: 1 |
الصف IP | IP66 |
عزم الدوران الناتج المقدر | 44 كيلو نيوتن متر |
إمالة عزم الدوران | 135 كيلو نيوتن متر |
الحمل المحوري | 680 كيلو نيوتن |
تحميل شعاعي | 230 كيلو نيوتن |
عقد العزم | 68 كيلو نيوتن متر |
كفاءة | 40٪ |
دقة | ≤0.1 درجة |
القفل الذاتي | نعم |
وزن | 62 كجم |
درجة حرارة العمل | -30 درجة مئوية + 120 درجة مئوية |
البيانات الفنية لمحركات الدوران SE
نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (كيلو نيوتن) | تحميل شعاعي (كيلو نيوتن) | كفاءة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | نعم | 6 |
3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤0.1 | نعم | 8 |
5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | نعم | 12 |
7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | نعم | 21 |
9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤0.1 | نعم | 49 |
12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | نعم | 61 |
14 بوصة | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤0.1 | نعم | 63 |
17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤0.1 | نعم | 105 |
21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤0.1 | نعم | 149 |
25 بوصة | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | نعم | 204 |
خدماتنا
يوجد أكثر من 10 أحجام مختلفة ، تبدأ من حجم 3 إلى 25 بوصة ، من بينها 5 "و 7" و 9 "12" و 14 "و 17" و 19 "و 21" ، وكلاهما يستخدم على نطاق واسع في أنظمة التتبع الشمسي (PV و CPV و HCPV و heliostat) والمركبات العادية ، مثل رافعات الأشخاص ، ورافعات الشاحنات ، وكذلك المركبات المعيارية.
