توفير محركات الدوران المبتكرة والفعالة من حيث التكلفة
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HangTuo |
| إصدار الشهادات: | CE, ISO9001 |
| رقم الموديل: | SE21 " |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | USD 280~504 / pc |
| تفاصيل التغليف: | خشب رقائقيّ صندوق |
| وقت التسليم: | 15 ~ 45 يوما |
| شروط الدفع: | L/C, T/T, ويسترن يونيون |
| القدرة على العرض: | أجهزة الكمبيوتر 2000 شهريا |
| نموذج: | SE21 | نسبة والعتاد: | 125: 1 |
|---|---|---|---|
| اللون: | RAL 9006 أو حسب الطلب | تطبيق: | تعقب الشمسية |
| مكان المنشأ: | تشانغتشو ، الصين | سائق: | محرك 220VAC / 380VAC / 24VDC |
| ضمان: | 5 ~ 10 سنوات | شهادة: | ISO9001 ، م |
| التركيب: | الأفقي والرأسي | دودة: | المغلف |
| تسليط الضوء: | ,,worm gear slewing ring |
||

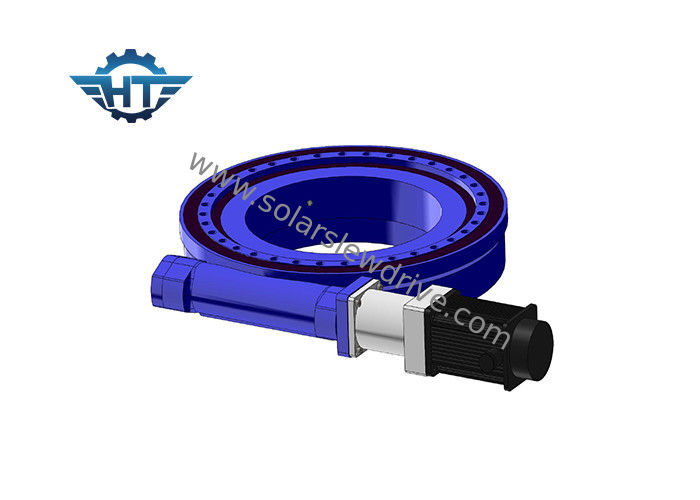

محرك الدوران ذو المحور الواحد ذو العزم العالي 21 بوصة مع محرك هيدروليكي للرافعات البحرية والحفار
مقدمة مختصرة
محركات الدوران المغلقة SE هي الآن النوع الأكثر شيوعًا في السوق والتي يمكن أن تساعد في حركة الطاقة في الآلات مثل توربينات الرياح والمعدات العسكرية والحفارات وأيضًا في الطاقة النظيفة مثل تعقب الطاقة الشمسية ومحطات الطاقة الشمسية المركزة ، بالإضافة إلى ذلك ، يمكن أن تكون تنطبق أيضًا في مجالات أخرى مثل المعدات الطبية والغابات وإدارة النفايات والمحددات الصناعية.يقوم الغلاف بتغليف جميع مكونات محرك الأقراص بالكامل مثل مجموعة التروس الدودية المزدوجة المغلفة ، والتروس الكوكبية ، ومحمل القرص الدوار بحيث يكون لديهم حماية كاملة من العناصر.يعد محرك الأقراص المغلق مفيدًا أيضًا إذا كنت تقوم بالتركيب بالداخل حتى لا ترى الأجزاء المتحركة لتجنب إصابة عمال الموقع.
تعد محركات الدوران SE مثالية للوظائف التي تتطلب حمل الحمل وعزم الدوران من نفس علبة التروس.يأتي المغلف بالكامل مزودًا بتقنية دودة الساعة الرملية الحاصلة على براءة اختراع من Hangtuo ، أو محركات الأقراص المخروطية ومجموعة التروس الدودية المزدوجة المغلفة عند الحاجة ، لتحقيق أقصى قدر من الحمل والكفاءة.يتم اختبار كل حجم بشكل صارم للحصول على أداء موثوق به.تتراوح الأنواع من 1 بوصة إلى 25 بوصة والتي تنتج 1.8 كيلو نيوتن متر إلى 89 كيلو نيوتن متر من عزم الدوران ، 0.3 نيوتن متر إلى 21 كيلو نيوتن متر من عزم الدوران الناتج ، 1 كيلو نيوتن متر إلى 346 كيلو نيوتن متر من سعة تحميل لحظة الانقلاب ، ونسب تقليل علبة التروس من 31: 1 حتى 150: 1.
محرك SE الدوران البيانات الفنية
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (كيلو نيوتن) | تحميل شعاعي (كيلو نيوتن) | كفاءة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
| 1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | نعم | 6 |
| 3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤0.1 | نعم | 8 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | نعم | 12 |
| 7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | نعم | 21 |
| 9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤0.1 | نعم | 49 |
| 12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | نعم | 61 |
| 14 بوصة | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤0.1 | نعم | 63 |
| 17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤0.1 | نعم | 105 |
| 21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤0.1 | نعم | 149 |
| 25 بوصة | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | نعم | 204 |
التركيب
التثبيت العمودي
يُنصح بتركيب محركات الدوران التي تشير إلى اتجاه الرسم في التطبيقات الشمسية من أجل حماية أفضل.
بالنسبة للتطبيقات الأخرى ، يجب أن تستند اتجاهات التركيب إلى تقييم مستوى الحماية ويجب أن تكون أفضل لتوفير حماية أفضل.
التثبيت الأفقي
يُنصح بتركيب محركات الدوران رأسًا على عقب على محور السمت في التطبيقات الشمسية من أجل حماية أفضل وإضافة حماية لمحور الارتفاع.
بالنسبة للتطبيقات الأخرى ، يجب أن تستند اتجاهات التركيب إلى تقييم مستوى الحماية ويجب أن تكون أفضل لتوفير حماية أفضل.
بالنسبة لـ SE21 ، نوصي بالتثبيت أفقيًا.
جدول أداء SE21
| نموذج | محرك دودة بوصة أفقي |
| نسبة | 125: 1 |
| الصف IP | IP66 |
| عزم الدوران الناتج المقدر | 16 كيلو نيوتن متر |
| إمالة عزم الدوران | 271 كيلو نيوتن متر |
| الحمل المحوري | 1600 كيلو نيوتن |
| تحميل شعاعي | 640 كيلو نيوتن |
| عقد العزم | 65 كيلو نيوتن متر |
| كفاءة | 40٪ |
| دقة | ≤0.1 درجة |
| القفل الذاتي | نعم |
| وزن | 140 كجم |
| درجة حرارة العمل | -30 درجة مئوية + 120 درجة مئوية |
