مكان المنشأ: | الصين |
اسم العلامة التجارية: | HangTuo |
إصدار الشهادات: | CE, ISO9001 |
رقم الموديل: | SDE21 |
الحد الأدنى لكمية: | 1 قطعة |
---|---|
الأسعار: | USD 280~504 / pc |
تفاصيل التغليف: | خشب رقائقيّ صندوق |
وقت التسليم: | 15 ~ 45 يوما |
شروط الدفع: | L/C, T/T, ويسترن يونيون |
القدرة على العرض: | أجهزة الكمبيوتر 2000 شهريا |
نموذج: | 21 بوصة | نسبة والعتاد: | 150: 1 |
---|---|---|---|
كفاءة: | 40٪ | نوع: | شنت اتجاهين |
تطبيق: | أجهزة تتبع الطاقة الشمسية ثنائية المحور | خدمة صانعي القطع الاصلية: | متاح |
مكان المنشأ: | تشانغتشو ، الصين | سائق: | السائر المحركات أو فرشاة المحركات الكهربائية أقل |
تسليط الضوء: | المحرك الهيدروليكي مستنقع,والعتاد الدوران |

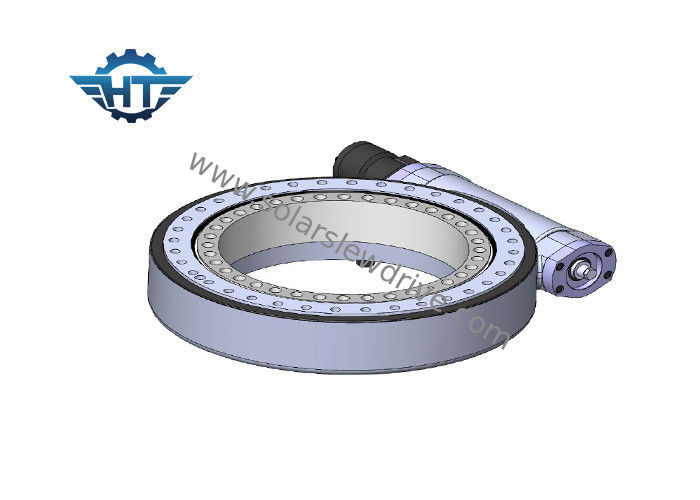

محرك DC مدفوعًا بالطاقة الشمسية ، SE21 عزم دوران عالي لنظام التتبع الشمسي
وصف
أداء
Slew drives use patented hourglass worm technology to give maximum control and movement support. تستخدم محركات الأقراص الكبيرة تقنية دودة الساعة الرملية الحاصلة على براءة اختراع لإعطاء أقصى قدر من التحكم ودعم الحركة. Our worm gears engage 5 to 11 teeth on the pitch line of the ring gear from the hourglass screw, which is higher tooth engagement than standard worms, giving the gearbox greater stability and strength. تشغل تروس الدودة لدينا من 5 إلى 11 سنًا على خط الملعب للتروس الدائري من برغي الساعة الرملية ، وهو ارتباط أعلى للأسنان من الديدان القياسية ، مما يمنح علبة التروس ثباتًا وقوة أكبر. Learn more about hourglass technology. تعرف على المزيد حول تقنية الساعة الرملية.
الموثوقية
SDE dual-axis slewing drives are assured for a 30-year field life of precise 3D positioning. إن محركات الدوران ثنائية المحور SDE مضمونة لضمان العمر الميداني لمدة 30 عامًا لتحديد المواقع بدقة ثلاثية الأبعاد. SDE drives create an efficient and reliable solution in a single drive. تنشئ محركات أقراص SDE حلاً فعالاً وموثوقًا به في محرك أقراص واحد. We qualify all of our components and raw materials using standards set by ISO 9001, CE certifications to maximize field life. نحن مؤهلون لجميع مكوناتنا والمواد الخام باستخدام المعايير التي وضعتها شهادات ISO 9001 ، CE لزيادة عمر المجال.
معلمات سلسلة SE
نموذج | نسبة | عزم الدوران الناتج (Nm) | إمالة عزم الدوران (Nm) | عقد عزم الدوران (Nm) | الحمل المحوري (كيلو نيوتن) | الحمولة الشعاعية (كيلو نيوتن) | كفاءة | الدقة (°) | قفل ذاتي | الوزن (كجم) |
1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | نعم | 6 |
3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤0.1 | نعم | 8 |
5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | نعم | 12 |
7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | نعم | 21 |
9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤0.1 | نعم | 49 |
12 بوصة | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | نعم | 61 |
14 " | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤0.1 | نعم | 63 |
17 بوصة | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤0.1 | نعم | 105 |
21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤0.1 | نعم | 149 |
25 بوصة | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | نعم | 204 |
أالمضاعفات
The most common slewing drive application for the dual-axis slewing drivesare dual-axis solar trackers, such as heliostats and concentrated photovoltaics (CPV), and satellite or radar dishes. أكثر تطبيقات محرك الدوران شيوعًا لمحركات الدوران ثنائية المحور هي أجهزة تتبع الطاقة الشمسية ثنائية المحور ، مثل أجهزة الإنارة الشمسية والخلايا الكهروضوئية المركزة (CPV) ، وأطباق الأقمار الصناعية أو الرادارات. Other applications include automotive lifts, robotic arm positioners, and stage equipment. وتشمل التطبيقات الأخرى مصاعد السيارات وأجهزة تحديد موقع الذراع الآلية ومعدات المسرح.يمكن للسمت والارتفاع المشترك والتصميم المرفق تحسين دقة التتبع وكفاءة توليد الطاقة.
