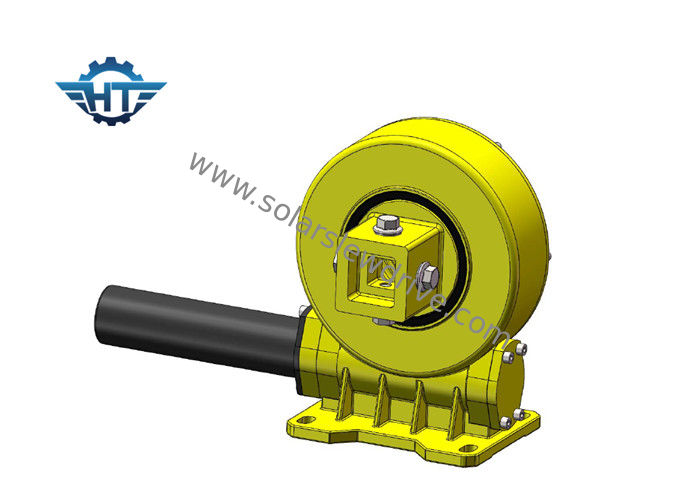

Ve9 عمودي إنتاجية عالية للطاقة الشمسية محرك تتبع عدد كبير المطبقة في نظام تتبع الطاقة الشمسية المسطحة

Ve9 عمودي إنتاجية عالية للطاقة الشمسية محرك تتبع عدد كبير المطبقة في نظام تتبع الطاقة الشمسية المسطحة

  • Ve9 عمودي إنتاجية عالية للطاقة الشمسية محرك تتبع عدد كبير المطبقة في نظام تتبع الطاقة الشمسية المسطحة
  • Ve9 عمودي إنتاجية عالية للطاقة الشمسية محرك تتبع عدد كبير المطبقة في نظام تتبع الطاقة الشمسية المسطحة
Ve9 عمودي إنتاجية عالية للطاقة الشمسية محرك تتبع عدد كبير المطبقة في نظام تتبع الطاقة الشمسية المسطحة
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: HangTuo
إصدار الشهادات: CE, ISO9001
رقم الموديل: VE9
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 قطعة
الأسعار: USD 280~504 / pc
تفاصيل التغليف: خشب رقائقيّ صندوق
وقت التسليم: 15 ~ 45 يوما
شروط الدفع: L/C, T/T, ويسترن يونيون
القدرة على العرض: أجهزة الكمبيوتر 2000 شهريا
اتصل
مفصلة وصف المنتج
اكتب: محرك الدوران مكان المنشأ: تشانغتشو ، الصين (البر الرئيسي)
محرك: محرك DC بدون فرشات خاصية: مغلق تماما
مواد: 42CrMo أو 50Mn ضمان: 5 ~ 10 سنوات
بحجم: 3 بوصة إلى 25 بوصة تطبيق: نظام الطاقة الشمسية
تسليط الضوء:

محرك الدوران لنظام التتبع الشمسي

,

محرك تعقب الطاقة الشمسية

جهاز تعقب الطاقة الشمسية ذو الإنتاجية العالية Ve9 يطبق في نظام تتبع الطاقة الشمسية المسطح



وصف



محرك الدوران ذو المحور المفرد المستخدم في نظام تتبع أحادي المحور مسطح ، وهو عبارة عن ترتيب بين الشمال والجنوب ونظام تتبع بين الشرق والغربوفقًا للخوارزمية الفلكية ، سيتحمل المحرك الكبير الذي يحركه المحرك عزم دوران مرتفعًا لقيادة النظام بأكمله ، بحيث يمكن للنظام تتبع سمت الشمس ، إلى أقصى حد ممكن لتحسين أشعة الشمس على سطح تشعيع الوحدة الكهروضوئية وبالتالي زيادة توليد الطاقة.



يمكن أن يؤدي تثبيت نظام تتبع الطاقة الشمسية للحفاظ على تتبع الألواح الشمسية للشمس في جميع الأوقات إلى تحسين كفاءة الطاقة الشمسية بشكل فعال ، وعندما يتم تثبيت أجهزة تتبع ذات محور واحد في مناطق عالية الإشعاع ، فإن زيادة إنتاج الطاقة تعني أن محطات الطاقة يمكنها توليد عائد أعلى على الاستثمار



يعتمد هذا بشكل أساسي على مبدأ تصميم نظام التتبع ، نظرًا لتأثير دوران الأرض ، بالنسبة لموقع ثابت على الأرض ، ودورة الشمس على مدار العام ، كما تتغير زاوية الإضاءة باستمرار.تم تثبيت نظام التتبع الشمسي للحفاظ على الألواح الشمسية لتتبع الشمس وزيادة كمية الإشعاع الشمسي التي تتلقاها المصفوفات الكهروضوئية ، وبالتالي زيادة السعة الإجمالية لأنظمة توليد الطاقة الشمسية الكهروضوئية.



عدد كبير من البيانات الفنية محرك الأقراص



نموذج نسبة عزم الدوران الناتج المقدر (نانومتر) إمالة عزم الدوران (نانومتر) عقد عزم الدوران (نيوتن متر) الحمل المحوري (kN) تحميل شعاعي (كيلو نيوتن) كفاءة الدقة (°) القفل الذاتي الوزن (كجم)
3 بوصة 31: 1 600 1500 1800 22 15 40٪ ≤0.1 نعم 12
5 " 37: 1 800 5000 9200 16 27 40٪ ≤0.1 نعم 18
7 بوصة 57: 1 1750 7000 13200 34 58 40٪ ≤0.1 نعم 32
8 بوصة 51: 1 2250 11200 20400 50 80 40٪ ≤0.1 نعم 28
9 بوصة 61: 1 2250 16000 30800 60 130 40٪ ≤0.1 نعم 52
12 بوصة 78: 1 4300 25000 40560 77 190 40٪ ≤0.1 نعم 65
14 بوصة 85: 1 5600 48000 44200 110 230 40٪ ≤0.1 نعم 88
17 بوصة 102: 1 6750 67000 53040 142 390 40٪ ≤0.1 نعم 135
21 بوصة 125: 1 16000 89000 65000 337 640 40٪ ≤0.1 نعم 192
25 بوصة 150: 1 21450 112000 89000 476 950 40٪ ≤0.1 نعم 251



Ve9 عمودي إنتاجية عالية للطاقة الشمسية محرك تتبع عدد كبير المطبقة في نظام تتبع الطاقة الشمسية المسطحة 0



Ve9 عمودي إنتاجية عالية للطاقة الشمسية محرك تتبع عدد كبير المطبقة في نظام تتبع الطاقة الشمسية المسطحة 1



بيانات المحرك



الفولطية V / DC: 24vdc

سرعة عدم التحميل RPM: 1200 ± 10٪

تيار عدم التحميل أ: <0.1 أ

عزم الدوران المقدر NM: 0.12

السرعة RPM: 800 ± 10٪

الحمل الحالي أ: < 1A

الطاقة المقدرة W: < 10W



معلمة خرج العتاد:

نسبة السرعة: 399: 1

عزم الدوران الناتج المقدر NM: 32

سرعة الإخراج RPM: 2 ± 0.5



إخراج القاعة: 2

نوع القاعة: 40 ف / 39

جهد إدخال القاعة V: 5 ~ 24



تعريف الأسلاك:

1. أحمر سميك: موتور +

2. أسود سميك: محرك -

3. أصفر أخضر: GND

4. رقيق أصفر: قاعة ب

5. رقيق أحمر: قاعة + 24 فولت

6. رقيقة سوداء: قاعة GND

7. رقيقة الخضراء: القاعة أ



متطلبات تقنية



1. يجب أن يكون المحرك مرنًا بعد التجميع.

2. عدم وجود ضوضاء غير طبيعية عند تشغيل الطاقة (الخط الأحمر متصل بالقطب الموجب لمصدر الطاقة).

3. التخليص المحوري: لا (يمكن استخدام استرداد قمة الموجة).

4. تحمل اختبار الجهد: 800VAC ، 5mA ، لا يوجد انهيار ، لا وميض.

5. مقاومة العزل:> 20MΩ.



أبعاد

Ve9 عمودي إنتاجية عالية للطاقة الشمسية محرك تتبع عدد كبير المطبقة في نظام تتبع الطاقة الشمسية المسطحة 2Ve9 عمودي إنتاجية عالية للطاقة الشمسية محرك تتبع عدد كبير المطبقة في نظام تتبع الطاقة الشمسية المسطحة 3
