توفير محركات الدوران المبتكرة والفعالة من حيث التكلفة

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HangTuo |
| إصدار الشهادات: | CE, ISO9001 |
| رقم الموديل: | SDE3 |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | USD 100~380/ pc |
| تفاصيل التغليف: | خشب رقائقيّ صندوق |
| وقت التسليم: | 15 ~ 45 يوما |
| شروط الدفع: | L/C, T/T, ويسترن يونيون |
| القدرة على العرض: | أجهزة الكمبيوتر 2000 شهريا |
| مكان المنشأ: | تشانغتشو ، الصين (البر الرئيسي) | مزود الطاقة: | 24VDC |
|---|---|---|---|
| أجهزة استشعار القاعة: | لا | نوع المحرك: | نحى الكواكب العاصمة المحرك |
| خاصية: | مغلق تماما | مواد: | 42CrMo أو 50Mn |
| تسليط الضوء: | محرك الدوران لنظام التتبع الشمسي,محرك تعقب الطاقة الشمسية |
||

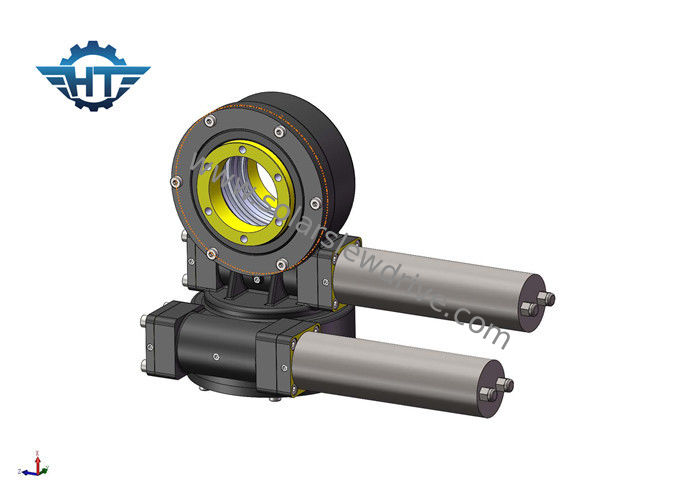

SDE3 ثنائي المحور دودة والعتاد محرك الأقراص بدقة عالية لمحطة الطاقة الشمسية المركزة
وصف
كيفية اختيار جهاز نقل لنظام توليد الطاقة الكهروضوئية البرجية
يعتبر جهاز النقل مهمًا لكفاءة محطة طاقة البرج
في محطة الطاقة الحرارية الضوئية البرجية ، تجمع عشرات الآلاف من المرايا الإشعاع الشمسي على ممتص الحرارة في نهاية برج امتصاص الحرارة من أجل تجميع درجات الحرارة العالية وتجميع الحرارة.من أجل ضمان تجميع مستمر ومستقر للحرارة ، يجب على المرآة دائمًا تتبع موضع الشمس ، من خلال جهاز الإرسال في اتجاه السمت الأفقي والارتفاع للحركة (المحور المزدوج).
جهاز النقل الأكثر شيوعًا هو محرك البرج CSP-slew
عادة ما يتم تشغيل محرك الدوران بواسطة محرك لدفع دوران المرآة في اتجاه المحورين.كآلة دقيقة ، يحتاج تطبيق محرك الدوران في صناعة توليد الطاقة الحرارية الضوئية إلى التحكم في دقة التتبع في حدود 1mrad.عجلة دودة ذات هيكل مغلف مزدوج ومنطقة تشابك سطح الأسنان كبيرة ، ودقة النقل أعلى ، ومقاومة الصدمات قوية ، ويمكن أن يضمن معدل التآكل المنخفض استخدامها على المدى الطويل في ظل ظروف الدقة والعمر ، وأكثر ملاءمة لمحطة الطاقة الحرارية الضوئية في الشمال الغربي البيئة القاسية.
معلومات تقنية
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | كفاءة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
| 1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | نعم | 6 |
| 3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤0.1 | نعم | 8 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | نعم | 12 |
| 7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | نعم | 21 |
| 9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤0.1 | نعم | 49 |
| 12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | نعم | 61 |
| 14 بوصة | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤0.1 | نعم | 63 |
| 17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤0.1 | نعم | 105 |
| 21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤0.1 | نعم | 149 |
| 25 بوصة | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | نعم | 204 |
محرك
24V نحى محرك DC
تخصيص:
الجهد: 24VDC
الجهد الاختياري: 12 فولت ، 48 فولت
لا يوجد تيار تحميل: 0.6A (كحد أقصى)
سرعة الخرج بدون تحميل: 3.2 دورة في الدقيقة
لا توجد سرعة تحميل: 1300 دورة في الدقيقة
السرعة المقدرة: 2 دورة في الدقيقة
عزم الدوران المقدر: 43 نيوتن متر
دالعزم الأقصى 48 نيوتن متر
التصنيف الحالي: 1.8A (حد أقصى)
فئة IP: IP55
الوزن: 2000 جرام
أبعاد
رمح: 12 مم
سيتم تخصيص جهد المحرك والقوة والسرعة وفقًا لطلبك في ظل الظروف المسموح بها للبعد القابل للتبني.
