توفير محركات الدوران المبتكرة والفعالة من حيث التكلفة
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HangTuo |
| إصدار الشهادات: | CE, ISO9001 |
| رقم الموديل: | SE3 |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | USD 100~1100/ pc |
| تفاصيل التغليف: | خشب رقائقيّ صندوق |
| وقت التسليم: | 15 ~ 45 يوما |
| شروط الدفع: | L/C, T/T, ويسترن يونيون |
| القدرة على العرض: | أجهزة الكمبيوتر 2000 شهريا |
| نسبة والعتاد: | 31: 1 | عزم الدوران الناتج العادي: | 533 نيوتن |
|---|---|---|---|
| مكان المنشأ: | تشانغتشو ، الصين | عقد العزم: | 7000 نيوتن |
| إمالة عزم الدوران: | 744 نيوتن | تصنيف عزم الدوران الناتج: | 0.065 لفة في الدقيقة |
| الاستخدام: | أجهزة تتبع الطاقة الشمسية | ميزة الحماية: | IP66 |
| تسليط الضوء: | عدد كبير محرك لتعقب الشمسية,محرك تعقب الشمسية |
||

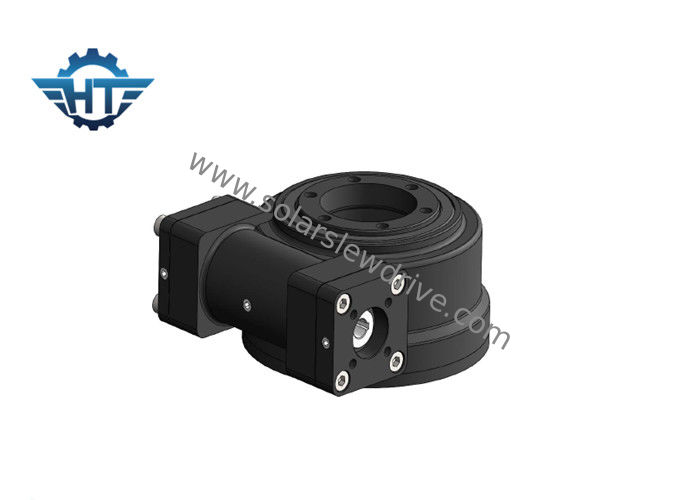

SE3 محرك صغير مغلق بسرعة منخفضة ، محور واحد مع محرك تروس كوكبي 24vdc مناسب لنظام تتبع الطاقة الشمسية
وصف
محرك SE3 عدد كبير
نظرًا لاستخداماتها المتعددة ، تأتي محركات الدوران في مجموعة متنوعة من أحجام النماذج ونطاقات الأداء وخصائص التركيب.محركات الأقراص مناسبة تمامًا للتطبيقات التي تتطلب حمل الحمل وعزم الدوران من نفس صندوق التروس.يمكن أيضًا صنعها بمحاور دوران مزدوجة ، (محاور دوران في نفس الوقت) أو بمحركات مزدوجة على نفس المحور (خيطان دوديان يقودان نفس ترس الحلقة في محور واحد)
ملاحظات
1. يمكن تصميم محركات مختلفة (AC ، DC ، وهيدروليكي) وفقًا لمتطلبات العميل.
2. يمكن أن يختار العمود المقابل للمحرك أن يكون رأسًا سداسيًا أو رأسًا سداسيًا.
محرك بتيار مستمر
1. اعتماد هيكل دعم مزدوج لمحور الإخراج بحيث يتم زيادة عزم الدوران الأقصى لعلبة التروس كثيرًا.
2. يتم توصيل عجلة الشمس والعجلة الكوكبية عن طريق المحور الذي يزيد من عزم الدوران الأقصى لعلبة التروس ويطيل من العمر الافتراضي.
3. نستخدم التروس الحلزونية في مرحلة الإدخال والتي تجعل الضوضاء منخفضة و تعمل بسلاسة في السرعة العالية. يتم فصل حلقة التروس الداخلية حتى نتمكن من تحقيق نسبة أكبر والتصميم مرن. يتم وضع علبة التروس والمحرك عن طريق إصلاح التماس بواسطة المسمار في المحور مما يزيد من دقة المطابقة ويقلل من الضوضاء.
4. نستخدم حامل الدبوس المتداول داخل عجلة كوكبية. نستخدم درفلة طحن بدلاً من الطحن المنزلق وبالتالي فإن عمر صندوق التروس أطول بكثير.
5. هيكل دعم مزدوج.طحن داخلي على التجويف الداخلي للتروس الكوكبية مما يجعل استدارة التجويف الداخلي أقل من 0.003 مم ؛ تعمل بالدحرجة بدلاً من الانزلاق ؛الكشط الدقيق لسطح التروس HRC60 ؛ يضمن اعتماد كل هذه التقنيات التشغيل الهادئ والثابت للغاية وعمر افتراضي طويل يزيد عن 10000 ساعة.
أبعاد
الورقة الفنية لمحرك الدوران SE Serise
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | كفاءة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
| 1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | نعم | 6 |
| 3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤0.1 | نعم | 8 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | نعم | 12 |
| 7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | نعم | 21 |
| 9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤0.1 | نعم | 49 |
| 12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | نعم | 61 |
| 14 بوصة | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤0.1 | نعم | 63 |
| 17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤0.1 | نعم | 105 |
| 21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤0.1 | نعم | 149 |
| 25 بوصة | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | نعم | 204 |
