مكان المنشأ: | الصين |
اسم العلامة التجارية: | HangTuo |
إصدار الشهادات: | CE, ISO9001 |
رقم الموديل: | SE ، SDE ، VE |
الحد الأدنى لكمية: | 1 قطعة |
---|---|
الأسعار: | USD 100~1100 / pc |
تفاصيل التغليف: | خشب رقائقيّ صندوق |
وقت التسليم: | 15 ~ 45 يوما |
شروط الدفع: | L/C, T/T, ويسترن يونيون |
القدرة على العرض: | أجهزة الكمبيوتر 2000 شهريا |
مكان المنشأ: | تشانغتشو، الصين | الصف IP: | IP66 |
---|---|---|---|
نوع: | محرك الدوران | مواد: | 42CrMo أو 50Mn |
ضمان: | 3 ~ 10 سنوات | بحجم: | 3 بوصة إلى 25 بوصة |
تطبيق: | قدرة الشمسية نظام | محرك: | AC أو DC أو Hydarulic |
تسليط الضوء: | محرك الدوران لنظام التتبع الشمسي,محرك تعقب الطاقة الشمسية |

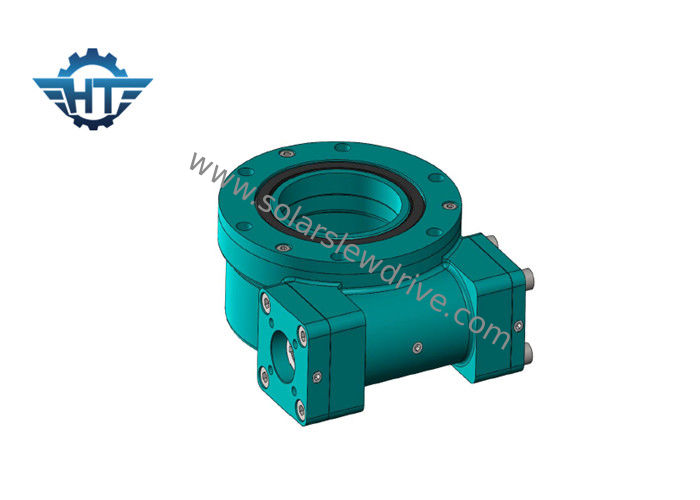

VE، SE، SDE Tracker Drive Solar Tracker لنظام الطاقة الشمسية ذو المحور الواحد ونظام الطاقة الشمسية ثنائي المحور
وصف
1. عزم الدوران المائل: عزم الدوران هو الحمل المضروب في المسافة بين موضع الحمل ومركز مركز الدوران.
إذا كان عزم الدوران الناتج عن الحمل والمسافة أكبر من عزم الدوران القابل للإمالة المحدد ، فسيتم قلب محرك الدوران.
2. عقد عزم الدوران: هو عزم الدوران العكسي.
عندما يدور محرك الأقراص بعكس ، ولا تتلف الأجزاء ، يُسمى الحد الأقصى لعزم الدوران الذي تم تحقيقه باسم Hold Torque.
3. الحمل المحوري: تحميل موازية لمحور الدوران والعتاد.
4. تحميل شعاعي: تحميل عمودي على محور العتاد الدوران.
5. القفل الذاتي: عند التحميل ، لا يمكن لمحرك الدوران عكس الدوران ، وبالتالي يطلق عليه القفل الذاتي.
معلومات تقنية
معلمات أداء نموذج SE | ||||||||||||
نموذج | عزم الدوران الناتج (Nm) | عقد عزم الدوران (نانومتر) | TiltingTorque (Nm) | الحمل المحوري (kn) | تحميل شعاعي (kn) | نسبة | Effeciency | الدقة (درجة) | IP | درجة حرارة العمل (℃) | الذاتي قفل | الوزن (كلغ) |
1 " | 400 | 1000 | 1800 | 22 | 12 | 28: 1 | 43٪ | ≤0.1 | 66 | -30 ~ + 120 | نعم فعلا | 6 |
3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 43٪ | ≤0.1 | 66 | -30 ~ + 120 | نعم فعلا | 8 |
5 " | 800 | 6000 | 4700 | 68 | 27 | 37: 1 | 43٪ | ≤0.1 | 66 | -30 ~ + 120 | نعم فعلا | 12 |
7 " | 2000 | 13500 | 7100 | 132 | 58 | 57: 1 | 43٪ | ≤0.1 | 66 | -30 ~ + 120 | نعم فعلا | 21 |
9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 43٪ | ≤0.1 | 66 | -30 ~ + 120 | نعم فعلا | 49 |
12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 43٪ | ≤0.1 | 66 | -30 ~ + 120 | نعم فعلا | 61 |
14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 43٪ | ≤0.1 | 66 | -30 ~ + 120 | نعم فعلا | 63 |
17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 43٪ | ≤0.1 | 66 | -30 ~ + 120 | نعم فعلا | 105 |
21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 43٪ | ≤0.1 | 66 | -30 ~ + 120 | نعم فعلا | 149 |
25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 43٪ | ≤0.1 | 66 | -30 ~ + 120 | نعم فعلا | 204 |
كيف الكواكب جير موتور العمل
يعمل تصميم محرك الكواكب على إزاحة الحمل على عدة تروس كوكبية مما يسمح له بمعالجة الأحمال الأثقل بشكل أفضل من أنماط المحركات الأخرى. تتم مزامنة التروس الكوكبية مما يتيح لهم تقديم عزم دوران ثابت ، مما يوفر سعة إخراج أكبر بشكل عام. تصميم التروس الكوكبية فعال جداً في الحفاظ على زيوت التشحيم مما يسمح لهذه المحركات الصغيرة بالعمل بسرعات أعلى لهذا السبب ، تعمل محركات التروس الكوكبية بشكل أفضل عند الحاجة إلى عزم دوران عالي.
مزايا
1. oem ترحيب
دعم المنتجات حسب الطلب OEM
2. ضمان الجودة
الدعم الفني المهني ، سنة واحدة أو 1000 ساعة الضمان
3. التسليم السريع والوقت المناسب
عادة 10-15 يوما لإنتاج البضائع
معلومات تقنية
نوع | الجهد العاصمة. (الخامس) | عدم التحميل | تقييمه | أقصى عزم الدوران (نانومتر) | ||||
الحالية (a) | السرعة (دورة في الدقيقة) | سرعة المحرك (دورة في الدقيقة) | الحالية (a) | السرعة (ص / دقيقة) | عزم الدوران (نيوتن) | |||
ZYT09RC + | 24 | 0.8 (الحد الأقصى) | 2.6 | 1100 | 10.5 (MAX) | 2.0 | 500 | 750 |
الأبعاد
