مكان المنشأ: | الصين |
اسم العلامة التجارية: | HangTuo |
إصدار الشهادات: | CE, ISO9001 |
رقم الموديل: | SDE5 " |
الحد الأدنى لكمية: | 1 قطعة |
---|---|
الأسعار: | USD 280~504 / pc |
تفاصيل التغليف: | خشب رقائقيّ صندوق |
وقت التسليم: | 15 ~ 45 يوما |
شروط الدفع: | L/C, T/T, ويسترن يونيون |
القدرة على العرض: | أجهزة الكمبيوتر 2000 شهريا |
مواد: | 50 مليون ، 42 كرمو ، كيو تي | نموذج: | محورين 7 بوصة |
---|---|---|---|
نسبة والعتاد: | 57: 1 | عزم الدوران الناتج: | 0.8 كيلو نيوتن |
عقد العزم: | 6 كيلو نيوتن | إمالة عزم الدوران: | 9.2 كيلو نيوتن |
كفاءة: | 40٪ | درجة حرارة العمل.: | -30 درجة مئوية + 120 درجة مئوية |
تسليط الضوء: | محرك الدوران الدائري,محرك دودة المحرك |

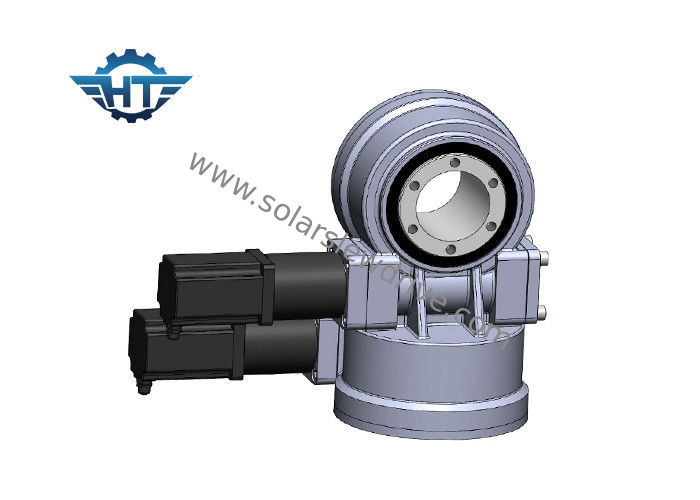

مبيت مغلق 5 بوصة محرك الدوران والعتاد الدودي لنظام تتبع الطاقة الشمسية ثنائي المحور والقمر الصناعي
وصف
محرك الدوران هو منتج مطور للمحامل الكبيرة ، والتي تتكون عادةً من محامل الدوران الدودية ، ومحامل الدوران من النوع التوربيني ، والإسكان ومورد الطاقة.يتميز السكن الذي يستخدم الفولاذ المصبوب عالي الجودة بقوة عالية جدًا ، ويستخدم الترس الدودي 42CrMo و nitriding أيون الوهج ، وقوة مقاومة التآكل أعلى ، والصلابة أقوى وعمر الخدمة أطول مقارنةً بمواد نيترة الغاز التقليدية المحلية 50 مليون ، ومغلف محلي آخر دودة.
بيانات الإنتاج الفنية
الموديل: SDE7
مكان المنشأ: تشانغتشو ، الصين
الماركة: HT
النوع: مغلق
المواد: 42 كرمو ، 50 مليون
عزم الإخراج: 800 نيوتن متر
عزم الدوران المائل: 6000 نيوتن متر
عقد عزم الدوران: 9200 نيوتن متر
التقييم المحوري الثابت: 133 كيلو نيوتن
التقييم الشعاعي الثابت: 53 كيلو نيوتن
التصنيف المحوري الديناميكي: 32 كيلو نيوتن
التقييم الشعاعي الديناميكي: 28KN
نسبة التروس: 57: 1
نجاعة: 40٪
محرك الدوران في Hangtuoيتكون من الغلاف ، ومحمل الدوران ، والختم ، والدودة المغلفة مع بعض قطع الغيار المكتملة.يمكننا أيضًا إنتاج المحرك الإلكتروني والمحرك الهيدروليكي المستخدم في محركات الدوران ، والتي يمكن أن تتحرك في اتجاه عقارب الساعة ودوران اتجاه عقارب الساعة.
مزايا
1. لحظة انقلاب قوية على أساس حلقة الدوران
2. اعتماد محرك دودة مغلف
3. قيادة حمولة أكبر لاستخدام اتصال متعدد الأسنان
4. أفضل وظيفة ثابتة ذاتية القفل
مخطط أداء سلسلة SDE
نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | الحمولة الشعاعية (kN) | كفاءة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40٪ | ≤0.1 | نعم | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40٪ | ≤0.1 | نعم | 34 |
7 بوصة | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40٪ | ≤0.1 | نعم | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40٪ | ≤0.1 | نعم | 92 |
12 بوصة | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40٪ | ≤0.1 | نعم | 160 |
14 بوصة | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40٪ | ≤0.1 | نعم | 224 |
17 بوصة | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40٪ | ≤0.1 | نعم | 320 |
21 بوصة | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤0.1 | نعم | 492 |
25 بوصة | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤0.1 | نعم | 705 |
ملاحظة: الأبعاد والمعلمات المذكورة أعلاه يمكن تحديثها أو تعديلها ، للحصول على أبعاد ومعايير أكثر تفصيلاً ، يرجى الرجوع إلى رسومات المبيعات لدينا.
التصنيفات والرسومات
عادة ما يكون هناك نوع محور واحد ؛نوع المحور المزدوج ، النوع الرأسي ونوع الدودة المزدوجة من 3 إلى 25 بوصة ، لمزيد من التفاصيل ، يرجى الاتصال بنا للحصول على رسم المبيعات.
