مكان المنشأ: | الصين |
اسم العلامة التجارية: | HangTuo |
إصدار الشهادات: | CE, ISO9001 |
رقم الموديل: | SE21 " |
الحد الأدنى لكمية: | 1 قطعة |
---|---|
الأسعار: | USD 280~504 / pc |
تفاصيل التغليف: | خشب رقائقيّ صندوق |
وقت التسليم: | 15 ~ 45 يوما |
شروط الدفع: | L/C, T/T, ويسترن يونيون |
القدرة على العرض: | أجهزة الكمبيوتر 2000 شهريا |
مواد: | 50 مليون ، 42 كرمو | نموذج: | SE21 " |
---|---|---|---|
نسبة والعتاد: | 125: 1 | تصنيف عزم الدوران الناتج: | 16 كيلو نيوتن |
إمالة عزم الدوران: | 205 كيلو نيوتن | كفاءة: | 40٪ |
اللون: | RAL 9006 أو حسب الطلب | ||
تسليط الضوء: | ,,worm gear slewing ring |

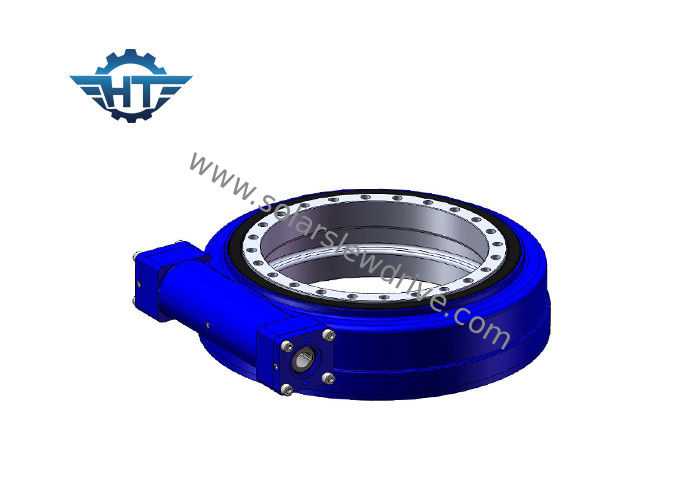

21 بوصة المغلقة دودة العتاد محرك انحراف ، محرك عدد كبير صغير لأتمتة الروبوتات
وصف
خصائص آلية تروس الدودة
1. يمكن الحصول على نسبة انتقال كبيرة ، أكثر إحكاما من آلية التروس المائلة المحور المتداخلة
2. سطح الأسنان ذو العجلتين لربط الخط ، وقدرته على التحمل أعلى بكثير من آلية التروس المائلة للمحور المتداخلة
3. Worm drive is equivalent to spiral transmission; 3. محرك الدودة يعادل النقل اللولبي. it is multi-tooth meshing transmission, so the transmission is smooth, low noise إنه ناقل حركة متعدد الأسنان ، لذلك يكون الإرسال سلسًا وضوضاء منخفضة
4. Self-locking. 4. القفل الذاتي. When the guide angle of the worm is less than the equivalent friction angle between the meshing teeth, the mechanism has feature of self-locking; عندما تكون زاوية توجيه الدودة أقل من زاوية الاحتكاك المكافئة بين الأسنان المتشابكة ، فإن الآلية تتميز بميزة القفل الذاتي ؛ it can realize the reverse self-locking, that is to say, only the worm to drive the worm wheel. يمكن أن يدرك القفل الذاتي العكسي ، أي الدودة فقط لقيادة عجلة الدودة. With this feature, the worm mechanism used in heavy machinery can play a safety protection role. باستخدام هذه الميزة ، يمكن لآلية الديدان المستخدمة في الآلات الثقيلة أن تلعب دورًا في حماية السلامة.
5. Low transmission efficiency, serious wear. 5. كفاءة نقل منخفضة ، ارتداء خطير. When the worm gear is engaged in transmission, the relative sliding speed between the meshing teeth is large, so the friction loss is large and the efficiency is low. عندما يتم تشغيل ناقل الحركة الدودي ، تكون سرعة الانزلاق النسبية بين الأسنان الشبكية كبيرة ، وبالتالي يكون فقدان الاحتكاك كبيرًا والكفاءة منخفضة. On the other hand, relative sliding speed ambassador tooth surface wear is serious and over heat, in order to dissipate heat and reduce wear, often the use of more expensive anti-friction and abrasion resistance of better materials and good lubrication device, so the cost is higher من ناحية أخرى ، يعتبر التآكل النسبي لسرعة انزلاق الأسنان على سطح الأسنان أمرًا خطيرًا ومفرطًا في الحرارة ، من أجل تبديد الحرارة وتقليل التآكل ، وغالبًا ما تستخدم أغلى مقاومة للاحتكاك ومقاومة التآكل من مواد أفضل وجهاز تشحيم جيد ، وبالتالي فإن التكلفة أعلى
6. قوة محورية دودة كبيرة
وصف المنتج
مكان المنشأ: جيانغسو ، الصين (البر الرئيسي)
اسم العلامة التجارية: Hangtuo
تصنيف محوري ثابت:1600 كيلو نيوتن
تصنيف شعاعي ثابت: 640 كيلو نيوتن
التصنيف المحوري الديناميكي: 385 كيلو نيوتن
تصنيف شعاعي ديناميكي: 335 كيلو نيوتن
حالة: جديدة
عزم الإخراج: 16 كيلو نيوتن
نسبة التروس: 125: 1
إمالة عزم الدوران: 205 KN.m
عزم الدوران: 105 كيلو نيوتن
محرك:محرك هيدروليكي 125CC ، 160CC ، 200CC
توفير خدمة ما بعد البيع: المهندسين متاحون لخدمة الماكينات في الخارج
يمكن استخدام محركات الدوران Hangtuo ومحمل / حلقة الدوران لمعدات البناء ونظام الروبوتات الأوتوماتيكي ، مثل الرافعات المثبتة على الشاحنة ، كارنز البحرية ، الحفار.
مزايا
1. لحظة قلب قوية
2. اعتماد محرك الدودة المغلف
3. اتصال الأسنان المتعددة ، حمولة عالية
4. وظيفة القفل الذاتي
محرك الدوران الموصى به
محرك الدوران السكني المغلق | SE1 | SE3 | SE5 | SE7 | SE9 | SE12 | SE14 | SE21 |
محرك الدوران السكني المغلق الدقيق | ZE3 | ZE5 | ZE7 | ZE9 | ||||
محرك الدوران والعتاد دودة | WE1 | WE3 | WE5 | WE7 | WE9 | |||
محركات الدوران ثنائية المحور | SDE3 | ZDE3 | SDE5 | ZDE5 | SDE7 | ZDE7 | ||
محرك الدوران المغلق الرأسي | VE3 | VE5 | VE6 | VE7 | VE9 | VE12 |
