مكان المنشأ: | الصين |
اسم العلامة التجارية: | HangTuo |
إصدار الشهادات: | CE, ISO9001 |
رقم الموديل: | SE9 |
الحد الأدنى لكمية: | 1 قطعة |
---|---|
الأسعار: | USD 280~504 / pc |
تفاصيل التغليف: | خشب رقائقيّ صندوق |
وقت التسليم: | 15 ~ 45 يوما |
شروط الدفع: | L/C, T/T, ويسترن يونيون |
القدرة على العرض: | أجهزة الكمبيوتر 2000 شهريا |
نموذج: | 9 بوصة | نسبة التروس: | 61: 1 |
---|---|---|---|
نجاعة: | 40 في المائة | نوع: | سلسلة أفقية |
تطبيق: | الطاقة الشمسية | oem خدمة: | متاح |
مكان المنشأ: | تشانغتشو، الصين | سائق: | 24vdc محرك |
تسليط الضوء: | ,,worm gear slewing ring |
وصف

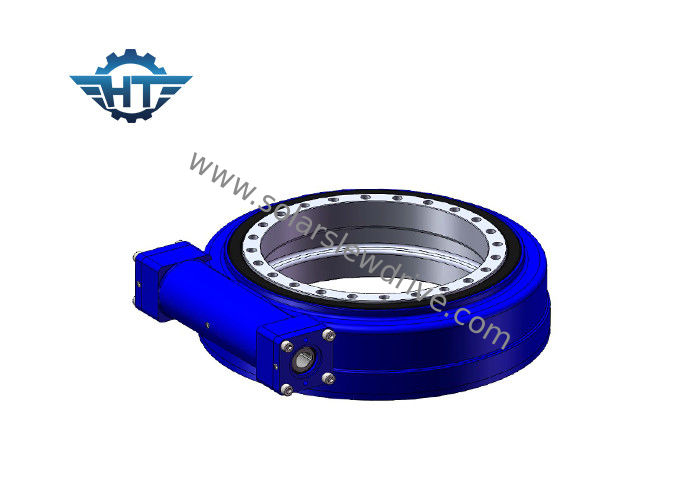

ما هو محرك الدوران؟
يعد محرك الدوران (أو محرك الدوران قصيرًا) نظامًا كاملاً وجاهزًا للتثبيت يتكون من حلقة الدوران الكروي أو الأسطواني (الدودة) ، والديدان ، والإغلاق المغلق تمامًا. يمكن تخصيصها باستخدام علب تروس كوكبية هيدروليكية أو كهربائية بدرجة IP قابلة للاختيار استنادًا إلى تطبيقات مختلفة وطلبات العملاء.
إنه يحتوي على ميزات الحماية من التآكل ، الحمل العالي ، والدقة العالية.
يتم تطبيق الدوران المسنن على نطاق واسع في الأجزاء الدوارة نسبيًا من الآلات ومجال الطاقة الشمسية مثل نظام التتبع الشمسي ، الهيكل الدوراني لآلات العمل الجوية ، الرافعة الشوكية ، المثقاب الصخري ، آلة الحفر ، آلة معالجة الأخشاب ، آلة تشكيل الكود.
معلمات محرك الدوران
معلمات أداء نموذج SE | ||||||||||
نموذج | نسبة | تصنيف عزم الدوران الناتج | إمالة عزم الدوران | عقد العزم | الحمل المحوري | تحميل شعاعي | نجاعة | الاحكام | الذاتي قفل | وزن |
نانومتر | نانومتر | نانومتر | كيلو نيوتن | كيلو نيوتن | الدرجة العلمية | نعم فعلا | كلغ | |||
1 " | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | نعم فعلا | 6 |
3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40٪ | ≤0.1 | نعم فعلا | 9 |
5 " | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | نعم فعلا | 14 |
7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | نعم فعلا | 23 |
9 " | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40٪ | ≤0.1 | نعم فعلا | 44 |
12 " | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | نعم فعلا | 51 |
14 " | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40٪ | ≤0.1 | نعم فعلا | 62 |
17 " | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40٪ | ≤0.1 | نعم فعلا | 85 |
21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40٪ | ≤0.1 | نعم فعلا | 141 |
25 " | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | نعم فعلا | 182 |
يستخدم Changzhou hangtuo تقنية المغلف المزدوج لإنتاج محرك الدوران مع تكنولوجيا دودة الجرح الحلقي باعتبارها أهم وسيلة لزيادة الحمل وتحسين كفاءة الإرسال ودقته. عندما تتعاطى الدودة بحامل الدوران ، يمكن تحقيق مشاركة متعددة الأسنان ، وعندما يتم إشراك الدودة ، لا يمكن تحقيق سوى ارتباط بسن واحدة. وبالتالي فإن زيادة مشاركة سطح السن للأسنان من 5 إلى 11 يعزز بشكل كبير من قوة وقوة ناقل الحركة. لدينا مجموعة من محرك عدد كبير متاح في العديد من سلسلة ويغطي مجموعة واسعة من النماذج. يمكن أن يلبي نطاق الأداء وأبعاد التثبيت احتياجات التطبيقات المختلفة. في الوقت الحاضر ، يمكن تقسيم منتجاتنا إلى 9 طرز أساسية ، يتراوح قطر السباق من 75 مم إلى 800 مم. يتراوح نطاق الحمل من 6 كيلو نيوتن إلى 220 كيلو نيوتن ، وإخراج عزم الدوران من 200Nm إلى 63kNm ، وعزم الدوران دوران من 500Nm إلى 271kNm ، ونسبة تخفيض النقل من 30: 1 إلى 156600: 1. يمكن أن تكون طريقة التثبيت أفقية أو رأسية أو متعددة المحور.
يمكنك طلب نوع أساسي (ترس مفتوح) أو نوع مغلق بالكامل. كما نقدم أيضًا محركًا ذو محورين وذو محورين (يتم تدوير محرك دوارة فردي في نفس الوقت في كلا الاتجاهين) ومحرك مزدوج أحادي المحور (دودان محركان يقودان نفس محمل الدوران على عمود مفرد).
تشمل التطبيقات النموذجية لمحركات الدوران الكبيرة محطات توليد الطاقة الشمسية ، وتوربينات الرياح ، ورافعات الشاحنات ، ومركبات العمل الجوية ، ومعدات المرافق ، والمعدات الهيدروليكية ، والمعدات البترولية ، ومعدات القيادة على العجلات ، والحفارات ، ومعدات الرفع الأوتوماتيكية. هناك العديد من التطبيقات الأخرى التي لم يتم سردها بشكل شامل ، لأن محرك الدوران هو الخيار الأفضل للتطبيقات التي تقدم أحمال عالية وعزم دوران عالي على نفس ناقل الحركة.
نحن ننتج العديد من الأنواع المختلفة من محركات الأقراص الكبيرة ونقدم أنواعًا متعددة من محركات الأقراص ذات الأداء الكبير ومكونات محركات الأقراص. يمكن أن تكون محركات الأقراص الكبيرة ذاتية الغلق أو ذات الدفع الخلفي. لا ينعكس محرك الدوران ذي القفل الذاتي عند نقل القوة العكسية من حلقة الدوران إلى الدودة ، ولا حاجة إلى تثبيت فرامل منفصلة. بدلاً من الإغلاق الذاتي ، يمكن دفعها في الاتجاه المعاكس. للتطبيقات الهيدروليكية ، نحن نوفر المحركات الهيدروليكية لعملائنا. بالنسبة للمعدات الكهربائية ، يمكننا توفير علب التروس والمحركات المختلفة لعملائنا.
