مكان المنشأ: | الصين |
اسم العلامة التجارية: | HangTuo |
إصدار الشهادات: | CE, ISO9001 |
رقم الموديل: | SE1 ~ SE25 |
الحد الأدنى لكمية: | 1 قطعة |
---|---|
الأسعار: | USD 280~504 / pc |
تفاصيل التغليف: | خشب رقائقيّ صندوق |
وقت التسليم: | 15 ~ 45 يوما |
شروط الدفع: | L/C, T/T, ويسترن يونيون |
القدرة على العرض: | أجهزة الكمبيوتر 2000 شهريا |
نموذج: | SE1 ~ SE25 | نسبة والعتاد: | 31: 1 ~ 150: 1 |
---|---|---|---|
تطبيق: | أجهزة تتبع الطاقة الشمسية | مكان المنشأ: | تشانغتشو ، الصين |
سائق: | 24VDC جير موتور | شهادة: | ISO9001 / م |
خاصية: | محور واحد | صيانة: | مجانا |
اللون: | كما طلب | رد فعل عنيف: | 0.1 درجة |
تسليط الضوء: | محرك الدوران لنظام التتبع الشمسي,محرك تعقب الطاقة الشمسية |

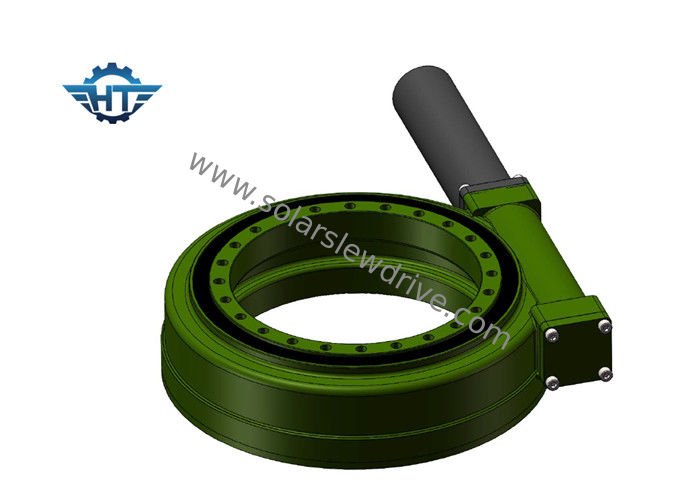

محور واحد SE1 - SE25 المقتفي بالطاقة الشمسية محرك Slew Drive مع محرك تروس 24VDC لنظام تتبع الطاقة الشمسية
وصف
حلقة الدوران ، والمعروفة أيضًا باسم محامل الدوران أو محمل القرص الدوار ، هي محمل كبير قادر على تحمل الحمل المحوري الأكثر والحمل الشعاعي ولحظة الإمالة.تُعرف باسم: "مفاصل الآلة" ، أجزاء نقل الماكينة الأساسية ، بين الجسمين اللذين يحتاجان إلى حركة دورانية نسبية.لديها الحلقة الداخلية والخارجية ، المتداول والمكونات الأخرى.
يمكن للمرء أن يعتبر محرك الدوران كعلبة تروس لأن مكونات الحركة الأساسية هي محمل الدوران وعمود الدودة.يتكون أيضًا من مكونات مساعدة مثل الأختام والإسكان والمحرك.كمصدر للطاقة ، عادة ما يكون محرك الدوران هو محرك تروس كوكبي DC أو محرك تروس AC.يستخدم المحرك الهيدروليكي AC بشكل أساسي في آلات البناء كنظام محرك كهربائي.نظرًا لأن المكون الأساسي هو محرك حلقة الدوران ، يمكن لعلبة التروس الدورانية أن تتحمل بسهولة القوى المحورية والشعاعية.مبدأ عمل محرك الدوران: يتم تشغيل الدودة بواسطة المحرك ، الذي يدفع الحلقة الخارجية لحلقة الدوران إلى الدوران ؛تقوم الحلقة الخارجية بإخراج عزم الدوران من خلال الحافة ويتم تثبيت الحلقة الداخلية لحلقة الدوران في الهيكل.
محرك الدوران لديه قفل ذاتي عكسي بسبب محرك التروس الدودي بخصائص القفل الذاتي العكسي.تعمل هذه الميزة على تحسين استقرار عامل التشغيل والأمان المضيف.بالمقارنة مع منتجات التأرجح التقليدية ، فإن علبة تروس محرك الدوران سهلة التركيب ، وسهلة الصيانة ، وتوفر مساحة تركيب كبيرة.
مزايا محرك الدوران
1. توفر تقنية دودة الساعة الرملية المزيد من ملامسة الأسنان ، وعزم دوران أعلى
2. توفير حل اقتصادي ومدمج مع تكاليف صيانة منخفضة
3. تعمل تقنية معالجة التروس والمسار السريع على زيادة عمر محرك التدوير
4. جميع مكونات آلية الدوران تم اختبارها بصرامة ولها ضمان جودة جيد
5. تصميم مخصص متاح
نموذج | نسبة | تصنيف عزم الدوران الناتج | إمالة عزم الدوران | عقد العزم | الحمل المحوري | تحميل شعاعي | كفاءة | دقة | القفل الذاتي | وزن |
نانومتر | نانومتر | نانومتر | كيلو نيوتن | كيلو نيوتن | الدرجة العلمية | نعم | كلغ | |||
1 بوصة | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | نعم | 6 |
3 بوصة | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40٪ | ≤0.1 | نعم | 9 |
5 " | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | نعم | 14 |
7 بوصة | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | نعم | 23 |
9 بوصة | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40٪ | ≤0.1 | نعم | 44 |
12 بوصة | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | نعم | 51 |
14 بوصة | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40٪ | ≤0.1 | نعم | 62 |
17 بوصة | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40٪ | ≤0.1 | نعم | 85 |
21 بوصة | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40٪ | ≤0.1 | نعم | 141 |
25 بوصة | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | نعم | 182 |
تطبيق محرك الدوران
محرك الدوران هو منتج مثالي للتحكم في الحركة للتطبيق الذي يتطلب قوة عزم دوران.
Slew Drive For Solar: إنه مصمم في دوران الألواح الشمسية الكهروضوئية ويحسن كفاءة توليد الطاقة.تتوفر حلول تتبع الطاقة الشمسية أحادية المحور وثنائية المحور.محرك الدوران Power Jack Motion لتطبيق نظام التتبع الشمسي يشمل طبق شمسي للمكثف الشمسي ، CPV (الخلايا الكهروضوئية المركزة) ، CSP (الطاقة الشمسية المركزة) ، حوض مكافئ للطاقة الشمسية ، تعقب الكهروضوئية
لمولدات الرياح: تستخدم محركات الدوران لتدوير قاعدة التمثال في توربينات الرياح
محرك الدوران لتطبيق آلات البناء: يتم تطبيقه على نطاق واسع على رافعة الشاحنة المثبتة ، منصة العمل الجوية ، Dock Crane ، Timber Grab
لسوق الصناعة: خط الأتمتة / التجميع ، الذراع الآلية
بالنسبة للقمر الصناعي: يمكن استخدام محرك الأقراص لاتصالات الفضاء وأنظمة تحديد المواقع العالمية في طبق القمر الصناعي
