توفير محركات الدوران المبتكرة والفعالة من حيث التكلفة
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HangTuo |
| إصدار الشهادات: | CE, ISO9001 |
| رقم الموديل: | SE3 |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | USD 100~1100/ pc |
| تفاصيل التغليف: | خشب رقائقيّ صندوق |
| وقت التسليم: | 15 ~ 45 يوما |
| شروط الدفع: | L/C, T/T, ويسترن يونيون |
| القدرة على العرض: | أجهزة الكمبيوتر 2000 شهريا |
| نسبة والعتاد: | 31: 1 | عزم الدوران الناتج العادي: | 533 نيوتن |
|---|---|---|---|
| مكان المنشأ: | تشانغتشو ، الصين | عقد العزم: | 7000 نيوتن |
| إمالة عزم الدوران: | 744 نيوتن | تصنيف عزم الدوران الناتج: | 0.065 لفة في الدقيقة |
| الاستخدام: | أجهزة تتبع الطاقة الشمسية | ميزة الحماية: | IP66 |
| تسليط الضوء: | محرك الدوران لنظام التتبع الشمسي,محرك تعقب الطاقة الشمسية |
||

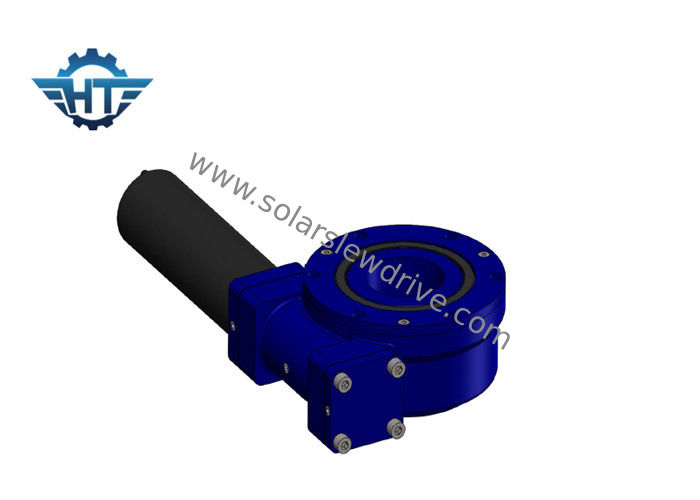

SE3 جهاز تعقب الطاقة الشمسية المغلق مع محرك تروس كوكبي 24VDC ومستشعرات القاعة
وصف
يعتبر صندوق التروس الدودي مناسبًا للتطبيقات التي تتطلب دورانًا بطيئًا بحركة مستمرة أو دورية قادرة على التعامل مع الأحمال المجمعة.المنتج ذو أبعاد قياسية لربط محرك كهربائي أو هيدروليكي بالإضافة إلى ربط نظام كامل بالمعدات.
نظرًا لانضغاطها وصلابتها العالية والمزايا الأخرى المذكورة ، يتم استخدام نظام الدفع الدودي في معدات مختلفة مثل منصات التجميع المتنقلة ، ونظام الأقمار الصناعية ، ورافعات التحميل الهيدروليكية في مركبات النقل ، والرافعات البحرية الصغيرة ، والسلالم الدوارة القابلة للتمديد ، في وحدات العجلات الكبيرة. ناقلات البوابة البحرية.
نظام محرك الدودة الكبيرة عبارة عن وحدة مبنية بشكل مضغوط تتكون من حلقة دوران ولوحة قاعدة ودودة.توفر هذه الوحدة مزايا حلقة الدوران والدودة في وحدة واحدة.
معلمات محرك الدوران
| نموذج | نسبة | تصنيف عزم الدوران الناتج | إمالة عزم الدوران | عقد العزم | الحمل المحوري | تحميل شعاعي | كفاءة | دقة | القفل الذاتي | وزن |
| نانومتر | نانومتر | نانومتر | كيلو نيوتن | كيلو نيوتن | الدرجة العلمية | نعم | كلغ | |||
| 1 بوصة | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | نعم | 6 |
| 3 بوصة | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40٪ | ≤0.1 | نعم | 9 |
| 5 " | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | نعم | 14 |
| 7 بوصة | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | نعم | 23 |
| 9 بوصة | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40٪ | ≤0.1 | نعم | 44 |
| 12 بوصة | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | نعم | 51 |
| 14 بوصة | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40٪ | ≤0.1 | نعم | 62 |
| 17 بوصة | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40٪ | ≤0.1 | نعم | 85 |
| 21 بوصة | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40٪ | ≤0.1 | نعم | 141 |
| 25 بوصة | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | نعم | 182 |
ملاحظات
1. يمكن تصميم محركات مختلفة (AC ، DC ، وهيدروليكي) وفقًا لمتطلبات العميل.
2. يمكن أن يختار العمود المقابل للمحرك أن يكون رأسًا سداسيًا أو رأسًا سداسيًا.
محرك بتيار مستمر
1. اعتماد هيكل دعم مزدوج لمحور الإخراج بحيث يتم زيادة عزم الدوران الأقصى لعلبة التروس كثيرًا.
2. يتم توصيل عجلة الشمس والعجلة الكوكبية عن طريق المحور الذي يزيد من عزم الدوران الأقصى لعلبة التروس ويطيل من العمر الافتراضي.
3. نستخدم التروس الحلزونية في مرحلة الإدخال والتي تجعل الضوضاء منخفضة و تعمل بسلاسة في السرعة العالية. يتم فصل حلقة التروس الداخلية حتى نتمكن من تحقيق نسبة أكبر والتصميم مرن. يتم وضع علبة التروس والمحرك عن طريق إصلاح التماس بواسطة المسمار في المحور مما يزيد من دقة المطابقة ويقلل من الضوضاء.
4. نستخدم حامل الدبوس المتداول داخل عجلة كوكبية. نستخدم درفلة طحن بدلاً من الطحن المنزلق وبالتالي فإن عمر صندوق التروس أطول بكثير.
5. هيكل دعم مزدوج.طحن داخلي على التجويف الداخلي للتروس الكوكبية مما يجعل استدارة التجويف الداخلي أقل من 0.003 مم ؛ تعمل بالدحرجة بدلاً من الانزلاق ؛الكشط الدقيق لسطح التروس HRC60 ؛ يضمن اعتماد كل هذه التقنيات التشغيل الهادئ والثابت للغاية وعمر افتراضي طويل يزيد عن 10000 ساعة.
أبعاد
