مكان المنشأ: | الصين |
اسم العلامة التجارية: | HangTuo |
إصدار الشهادات: | CE, ISO9001 |
رقم الموديل: | VE9 |
الحد الأدنى لكمية: | 1 قطعة |
---|---|
الأسعار: | USD 280~504 / pc |
تفاصيل التغليف: | خشب رقائقيّ صندوق |
وقت التسليم: | 15 ~ 45 يوما |
شروط الدفع: | L/C, T/T, ويسترن يونيون |
القدرة على العرض: | أجهزة الكمبيوتر 2000 شهريا |
مواد: | 50Mn، 42CrMo | نموذج: | VE9 " |
---|---|---|---|
نسبة التروس: | 61: 1 | عزم الدوران في التصنيف: | 4300 نانومتر |
عقد العزم: | 27200 نيوتن متر | يميّل عزم ليّ: | 16000 نانومتر |
نجاعة: | 40 في المائة | الناتج مربع: | 94 * 94 مم |
تسليط الضوء: | ,,solar slew drive |

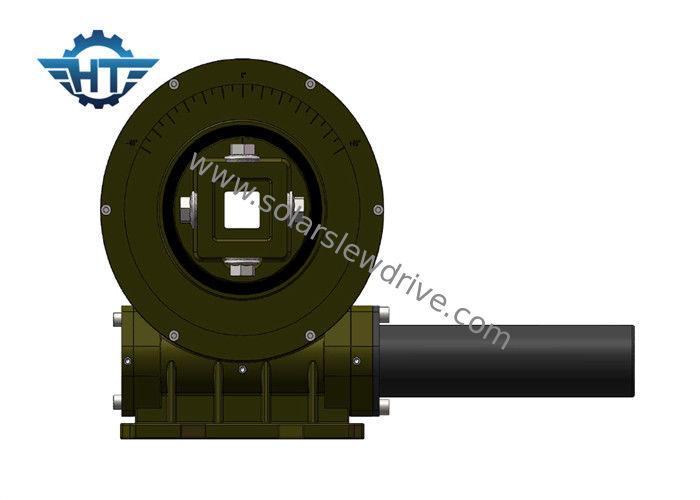

دودة عمودي والعتاد محرك عدد كبير مع إخراج أنبوب مربع لنظام تتبع الشمسية شقة واحدة محور
وصف
محرك الدوران مصمم للتعامل مع الأحمال شعاعي ، محوري ، لحظة.
يمكن أن تكون محركات الدوران العمودية 9 بوصة مع أنابيب مربعة أو ناتج شفة. يبلغ حجم المربعة التربيعية عادة 94 × 94 مم ، وقد طورنا أيضًا بحجم أنبوب 110 × 110 ملم والذي يستخدم نظام التتبع الشمسي ذي المحور المفرد. يمكن تخصيص الحجم بناءً على متطلبات العملاء الخاصة. إنه يتميز بدرجة IP عالية والتي يمكن أن تحمي محرك الأقراص من مختلف ظروف البيئة مثل الغبار والماء والرمل وحتى الماء.
نحن تصنيعها على أساس المعيار المطلوب في نظام ISO9001. لقد مرت علينا أيضا شهادات CE. عمر محرك الدوران طويل العمر وهو مصمم لمدة 30 عامًا باستخدام فترة الحياة.
معلومات تقنية
نموذج | نسبة | عزم الدوران الناتج (Nm) | إمالة عزم الدوران (Nm) | عقد عزم الدوران (نانومتر) | الحمل المحوري (kn) | تحميل شعاعي (kn) | نجاعة | الدقة (درجة) | الذاتي قفل | الوزن (كلغ) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | ≤0.1 | نعم فعلا | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | ≤0.1 | نعم فعلا | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | ≤0.1 | نعم فعلا | 32 |
8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | ≤0.1 | نعم فعلا | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | ≤0.1 | نعم فعلا | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | ≤0.1 | نعم فعلا | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | ≤0.1 | نعم فعلا | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | ≤0.1 | نعم فعلا | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤0.1 | نعم فعلا | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤0.1 | نعم فعلا | 251 |
مزايا
1. عزم الدوران العالي لتحسين سلامة نظام التتبع الشمسي
2. من الصعب إيقاف الداخل في حالة mulfunctioning من نظام التحكم البرمجيات
3. المغلفة محرك دودة الداخل
4. متعدد الأسنان الاتصال لضمان ارتفاع الحمولة
5. وظيفة قفل الذاتي
6. الناتج أنبوب مربع 110 * 110 مم أو 94 * 94MM
