مكان المنشأ: | الصين |
اسم العلامة التجارية: | HangTuo |
إصدار الشهادات: | CE, ISO9001 |
رقم الموديل: | VE3 " |
الحد الأدنى لكمية: | 1 قطعة |
---|---|
الأسعار: | USD 120~504 / pc |
تفاصيل التغليف: | خشب رقائقيّ صندوق |
وقت التسليم: | 15 ~ 45 يوما |
شروط الدفع: | L/C, T/T, ويسترن يونيون |
القدرة على العرض: | أجهزة الكمبيوتر 2000 شهريا |
مواد: | 50Mn، 42CrMo | نموذج: | VE3 " |
---|---|---|---|
نسبة التروس: | 31: 1 | نجاعة: | 40 في المائة |
اللون: | RAL 9006 أو حسب الطلب | تطبيق: | نظم تتبع الطاقة الشمسية |
مكان المنشأ: | تشانغتشو، الصين | سائق: | موتور 24vdc |
ضمان: | 5 ~ 10 سنوات | شهادة: | ISO9001 ، م |
موقع التركيب: | فتح المجال ، سقف مسطح | ميزة: | آمن ، التثبيت السريع ، وحياة طويلة |
تسليط الضوء: | علبة التروس محرك دودة,حلقة الدوران والعتاد دودة |

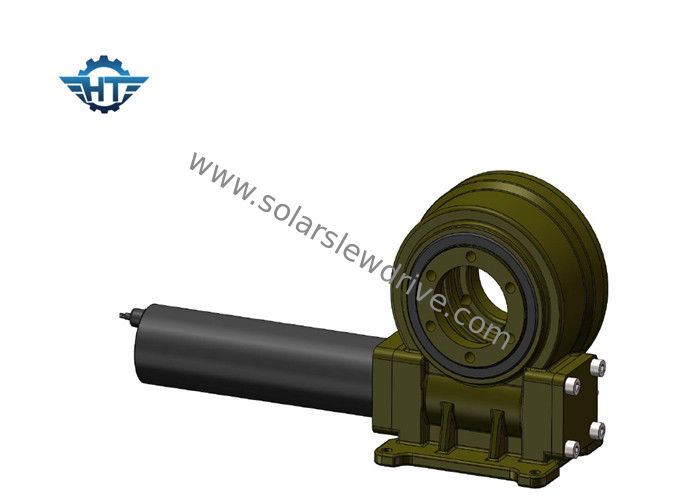

محرك صغير ذو محور واحد 3 إنش مع محرك ترس 24VDC لنظام التتبع الشمسي أحادي المحور
يعد محرك الدوران نوعًا جديدًا من منتجات الدوران ، التي تسمى عادةً حلقة الدوران ، والتي تتكون عادةً من دودة ، حلقة الدوران ، مبيت ، محرك ومكونات أخرى. نظرًا لأن المكونات الأساسية عبارة عن محامل الدوران ، فيمكنها في نفس الوقت مقاومة القوى المحورية ، والقوى الشعاعية ، ولحظات الانقلاب. مقارنةً بالمنتجات الدوارة التقليدية ، يتميز محرك الدوران الجديد بالتثبيت السهل والصيانة السهلة ودرجة أكبر من مساحة التثبيت.
معلمات الأداء لسلسلة VE
نموذج | نسبة | تصنيف عزم الدوران الناتج | إمالة عزم الدوران | الحمل المحوري | تحميل شعاعي | عقد العزم | نجاعة | الاحكام | الذاتي قفل | وزن |
نانومتر | نانومتر | كيلو نيوتن | كيلو نيوتن | نانومتر | الدرجة العلمية | نعم فعلا | كلغ | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40٪ | ≤0.1 | نعم فعلا | 13 |
5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40٪ | ≤0.1 | نعم فعلا | 18 |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40٪ | ≤0.1 | نعم فعلا | 28 |
8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40٪ | ≤0.1 | نعم فعلا | 35 |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40٪ | ≤0.1 | نعم فعلا | 51 |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40٪ | ≤0.1 | نعم فعلا | 61 |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40٪ | ≤0.1 | نعم فعلا | 78 |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40٪ | ≤0.1 | نعم فعلا | 105 |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40٪ | ≤0.1 | نعم فعلا | 185 |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40٪ | ≤0.1 | نعم فعلا | 244 |
محرك الدوران الموصى به
السكن المغلقة محرك الدوران | SE1 | SE3 | SE5 | SE7 | SE9 | SE12 | SE14 | SE21 |
السكن المغلقة محرك دقيق الدوران | ZE3 | ZE5 | ZE7 | ZE9 | ||||
دودة العتاد محرك الدوران | WE1 | WE3 | WE5 | WE7 | WE9 | |||
محور الدوران محركات الأقراص | SDE3 | ZDE3 | SDE5 | ZDE5 | SDE7 | ZDE7 | ||
محرك الدوران المغلق العمودي | VE3 | VE5 | VE6 | VE7 | VE9 | VE12 |
محرك بتيار مستمر
1. اعتماد هيكل دعم مزدوج لعمود الإخراج بحيث يتم زيادة عزم الدوران الأقصى لصندوق التروس كثيرا.
2. يتم توصيل عجلة الشمس وعجلة الكواكب بواسطة المفتاح الذي يزيد من عزم الدوران الأقصى لصندوق التروس ويطيل العمر الافتراضي.
3. نحن نستخدم معدات حلزونية في مرحلة الإدخال والتي تجعل الضجيج المنخفض يعمل بسلاسة عالية السرعة. حلقة التروس الداخلية مفصولة حتى نتمكن من تحقيق نسبة أكبر وتصميم مرن. توجد علبة التروس والمحرك من خلال إصلاح التماس بواسطة المسمار في محوري مما يزيد من دقة المطابقة ويقلل من الضوضاء.
4. نحن نستخدم حامل الدبوس المتداول داخل عجلة الكواكب. نحن نستخدم طحن دبوس التدحرج بدلاً من انزلاق الطحن ، لذا فإن عمر علبة التروس أطول بكثير.
5. هيكل دعم مزدوج. طحن داخلي على التجويف الداخلي لتروس الكواكب مما يجعل تجويف التجويف الداخلي أقل من 0.003 مم ؛ يعمل بالدرفلة بدلاً من الانزلاق. HRC60 تجريف دقة سطح التروس ؛ إن اعتماد كل هذه التقنيات يضمن التشغيل الفائق والهدوء وعمر افتراضي طويل يصل إلى 10000 ساعة.
