توفير محركات الدوران المبتكرة والفعالة من حيث التكلفة
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HangTuo |
| إصدار الشهادات: | CE, ISO9001 |
| رقم الموديل: | SDE7 " |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | USD 280~504 / pc |
| تفاصيل التغليف: | خشب رقائقيّ صندوق |
| وقت التسليم: | 15 ~ 45 يوما |
| شروط الدفع: | L/C, T/T, ويسترن يونيون |
| القدرة على العرض: | أجهزة الكمبيوتر 2000 شهريا |
| مواد: | 50 مليون ، 42 كرمو | نموذج: | SDE7 " |
|---|---|---|---|
| نسبة والعتاد: | 57: 1 | تصنيف عزم الدوران الناتج: | 2000 نيوتن |
| عقد العزم: | 13500 نيوتن | إمالة عزم الدوران: | 13200 نيوتن |
| كفاءة: | 40٪ | لون قياسي: | رال 9006 |
| الحمل المحوري: | 34 كيلو نيوتن | تحميل شعاعي: | 58 كيلو نيوتن |
| تسليط الضوء: | دودة العتاد محرك عدد كبير,والعتاد حلقة الدوران |
||

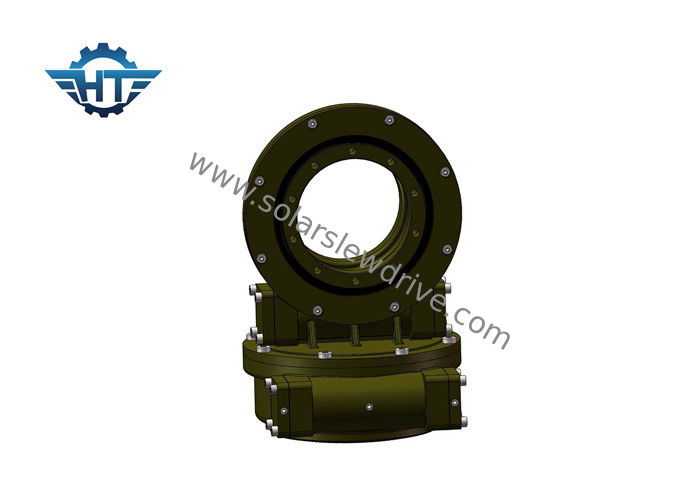

كفاءة نقل عالية SDE7 Gear Slew Drive ، محور مزدوج وقفل ذاتي لتتبع الطاقة الشمسية
المقدمة
تعد محركات الدوران ذات المحور المزدوج مثالية للمواقف التي تحتاج إلى تدوير رأسيًا وأفقيًا.تشمل التطبيقات النموذجية أجهزة تتبع الطاقة الشمسية ثنائية المحور ، وأطباق القمر الصناعي والرادار ، والآلات التي تحتاج إلى تحريك 360 درجة في كلا الاتجاهين.
Changzhou Hangtuo Mechanical Co. ، ltd هي شركة مصنعة ومصدرة محترفة لمحمل الدوران / حلقة الدوران / دائرة الدوران ، محركات الدوران / محرك الدوران ، والتي يتم تطبيقها بشكل أساسي في آلات الموانئ ، وآلات التعدين ، وآلات اللحام ، ومركبات البناء ، والمركبات المعيارية ، أو أنظمة تتبع الطاقة الشمسية ثنائية المحور ، وأنظمة طاقة الرياح الصغيرة ، والأقمار الصناعية ، والهوائي ، إلخ.
ميزات
1. ارتفاع عزم الدوران الداعم لتحسين سلامة نظام تتبع الطاقة الشمسية
2.يلف محرك دودة في الداخل
3.اتصال متعدد الأسنان لضمان الحمل العالي
4.وظيفة القفل الذاتي
مخطط أداء سلسلة SDE
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | الحمولة الشعاعية (kN) | كفاءة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40٪ | ≤0.1 | نعم | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40٪ | ≤0.1 | نعم | 34 |
| 7 بوصة | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40٪ | ≤0.1 | نعم | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40٪ | ≤0.1 | نعم | 92 |
| 12 بوصة | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40٪ | ≤0.1 | نعم | 160 |
| 14 بوصة | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40٪ | ≤0.1 | نعم | 224 |
| 17 بوصة | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40٪ | ≤0.1 | نعم | 320 |
| 21 بوصة | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤0.1 | نعم | 492 |
| 25 بوصة | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤0.1 | نعم | 705 |
مسرد المعلمات الرئيسية
إمالة عزم الدوران: عزم الدوران هو الحمل مضروبًا في المسافة بين موضع الحمل ومركز محمل الدوران.إذا كانت qorque الناتجة عن الحمل والمسافة أكبر من عزم الدوران المقدر لعزم الدوران ، فسيتم قلب محرك الدوران.
تحميل شعاعي: تحميل عمودي على محور الدوران
الحمل المحوري: تحميل مواز لمحور الدوران
عقد العزم:إنه عزم الدوران العكسي ، عندما يدور محرك الأقراص بشكل عكسي ، ولا تتضرر الأجزاء ، فإن أقصى عزم تم تحقيقه يسمى عزم الدوران.
القفل الذاتي: فقط عند التحميل ، لا يكون محرك الدوران قادرًا على الدوران العكسي وبالتالي يسمى القفل الذاتي.
خدمات مخصصة
1. تصميم خاص يعتمد على تطبيقات ومشاريع مختلفة
2. يمكن مطابقة أنواع مختلفة من المحركات ، مثل المحركات الهيدروليكية ، والمحركات السائر ، والمحركات الكهربائية ، إلخ.
3. تتوفر ألوان مختلفة على أساس رمز RAL.لوننا القياسي هو RAL 9006.
