مكان المنشأ: | الصين |
اسم العلامة التجارية: | HangTuo |
إصدار الشهادات: | CE, ISO9001 |
رقم الموديل: | SDE7 " |
الحد الأدنى لكمية: | 1 قطعة |
---|---|
الأسعار: | USD 280~504 / pc |
تفاصيل التغليف: | خشب رقائقيّ صندوق |
وقت التسليم: | 15 ~ 45 يوما |
شروط الدفع: | L/C, T/T, ويسترن يونيون |
القدرة على العرض: | أجهزة الكمبيوتر 2000 شهريا |
مواد: | 50 مليون ، 42 كرمو | نموذج: | SDE7 " |
---|---|---|---|
نسبة والعتاد: | 57: 1 | تصنيف عزم الدوران الناتج: | 2000 نيوتن |
عقد العزم: | 13500 نيوتن | إمالة عزم الدوران: | 13200 نيوتن |
كفاءة: | 40٪ | لون قياسي: | رال 9006 |
الحمل المحوري: | 34 كيلو نيوتن | تحميل شعاعي: | 58 كيلو نيوتن |
تسليط الضوء: | محرك الدوران لنظام التتبع الشمسي,محرك تعقب الطاقة الشمسية |

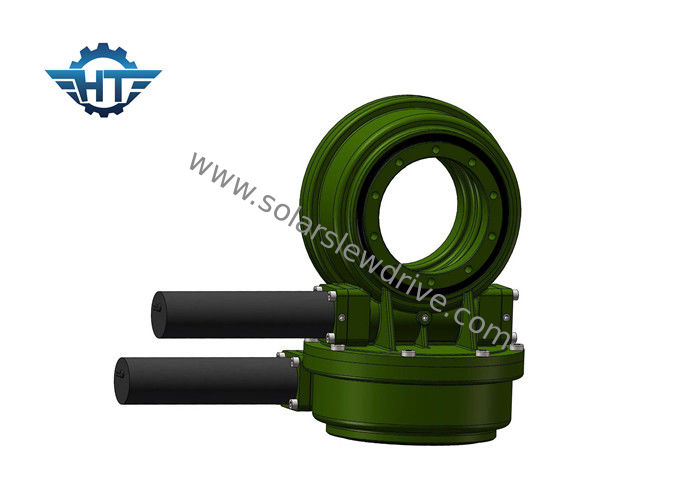

محرك الطاقة الشمسية ثنائي المحور مع محرك كوكبي موجه لنظام تتبع الطاقة الشمسية
وصف
توفر محركات الدوران في Hangtuo نسبة كبيرة في مرحلة واحدة من التروس ، محسّنة للوزن مقابل الأداء.يتم تجميع المحامل والتروس في مبيت منخفض ، وقابل للاحتفاظ الذاتي ، وجاهز للتركيب ، مما يمكّن المنتج من الاستجابة لجميع القوى المحورية والشعاعية ، ولحظات الإمالة الناتجة التي تم إنشاؤها في أكثر التطبيقات تحديًا.تتميز هذه المنتجات عالية التكيف أيضًا بمقاومة قوية للصدمات ، وأداء طويل العمر ، ودوران سلس ، وحماية المحمل ، وخيارات محرك مختومة.جميع المزايا التقنية ، جنبًا إلى جنب مع معايير الجودة الرائدة في الصناعة ، تجعل منتجات Hangtuo هي المرشحين المثاليين للأداء الحرج ، والتطبيقات الشاقة.
مبدأ عمل محرك Slew
يتم تشغيل الدودة بواسطة المحرك ، الذي يدفع الحلقة الخارجية لحلقة الدوران إلى الدوران ؛تقوم الحلقة الخارجية بإخراج عزم الدوران من خلال الحافة ويتم تثبيت الحلقة الداخلية لحلقة الدوران في الهيكل.محرك الدوران لديه قفل ذاتي عكسي بسبب محرك التروس الدودي بخصائص القفل الذاتي العكسي.
مخطط أداء SDE
نموذج | نسبة | تصنيف عزم الدوران الناتج | إمالة عزم الدوران | الحمل المحوري | تحميل شعاعي | عقد العزم | كفاءة | دقة | القفل الذاتي | وزن |
نانومتر | نانومتر | كيلو نيوتن | كيلو نيوتن | نانومتر | الدرجة العلمية | نعم | كلغ | |||
3 بوصة | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40٪ | ≤0.1 | نعم | 21 كجم |
5 " | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40٪ | ≤0.1 | نعم | 32 كجم |
7 بوصة | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40٪ | ≤0.1 | نعم | 54 كجم |
9 بوصة | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40٪ | ≤0.1 | نعم | 88 كجم |
12 بوصة | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40٪ | ≤0.1 | نعم | 157 كجم |
14 بوصة | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40٪ | ≤0.1 | نعم | 214 كجم |
17 بوصة | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40٪ | ≤0.1 | نعم | 315 كجم |
21 بوصة | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40٪ | ≤0.1 | نعم | 481 كجم |
25 بوصة | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40٪ | ≤0.1 | نعم | 682 كجم |
مسرد للمعلمات الرئيسية
إمالة عزم الدوران: عزم الدوران هو الحمولة مضروبة في المسافة بين موضع الحمل ومركز محمل الدوران.إذا كانت qorque الناتجة عن الحمل والمسافة أكبر من عزم الدوران المقدر لعزم الدوران ، فسيتم قلب محرك الدوران.
تحميل شعاعي: تحميل عمودي على محور الدوران
الحمل المحوري: تحميل مواز لمحور الدوران
عقد العزم:إنه عزم الدوران العكسي ، عندما يدور محرك الأقراص بشكل عكسي ، ولا تتضرر الأجزاء ، فإن أقصى عزم تم تحقيقه يسمى عزم الدوران.
القفل الذاتي: فقط عند التحميل ، لا يكون محرك الدوران قادرًا على الدوران العكسي وبالتالي يسمى القفل الذاتي.
خدمات مخصصة
1. تصميم خاص يعتمد على تطبيقات ومشاريع مختلفة
2. يمكن مطابقة أنواع مختلفة من المحركات ، مثل المحركات الهيدروليكية ، والمحركات السائر ، والمحركات الكهربائية ، إلخ.
3. تتوفر ألوان مختلفة على أساس رمز RAL.لوننا القياسي هو RAL 9006.
