مكان المنشأ: | الصين |
اسم العلامة التجارية: | HangTuo |
إصدار الشهادات: | CE, ISO9001 |
رقم الموديل: | VE7 " |
الحد الأدنى لكمية: | 1 قطعة |
---|---|
الأسعار: | USD 280~504 / pc |
تفاصيل التغليف: | خشب رقائقيّ صندوق |
وقت التسليم: | 15 ~ 45 يوما |
شروط الدفع: | L/C, T/T, ويسترن يونيون |
القدرة على العرض: | أجهزة الكمبيوتر 2000 شهريا |
مواد: | 50Mn، 42CrMo | نموذج: | VE7 " |
---|---|---|---|
نسبة التروس: | 57: 1 | مصنّف إنتاج عزم ليّ: | 1750Nm |
عقد العزم: | 13200Nm | يميّل عزم ليّ: | 7000Nm |
نجاعة: | 40 في المائة | لون معياريّ: | RAL 9006 |
تسليط الضوء: | ,,solar slew drive |

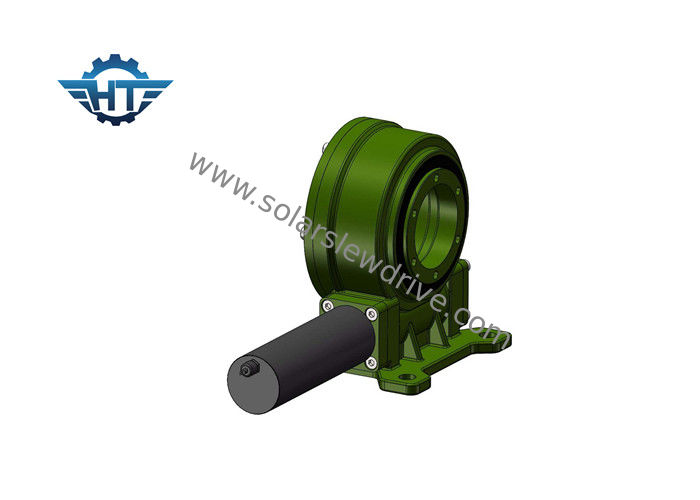

VE7 عمودي الشمسية المقتفي محرك عدد كبير مع 24VDC الكواكب والعتاد المحركات لتتبع الشمسية
وصف
يتم تثبيت محركات الدوران العمودي بشكل رأسي ، وهي مصممة خصيصًا لأنظمة التتبع الشمسي ذات المحور المفرد التي تتطلب تتبعًا نحو الشمس من الشرق إلى الغرب. يسمح الدوران الدقيق لمحرك الدوران العمودي للآلية بالتتبع بشكل مثالي. يتم تصنيع هذا النوع من محرك الدوران العمودي باستخدام أحدث التقنيات التي تضم آلية الساعة الرملية.
مزايا
1. عزم الدوران العالي لتحسين سلامة نظام التتبع الشمسي
2. 360 درجة تناوب المدى
3. المغلفة محرك دودة الداخل
4. متعدد الأسنان الاتصال لضمان ارتفاع الحمولة
5. وظيفة قفل الذاتي
معلومات تقنية
نموذج | نسبة | تصنيف عزم الدوران الناتج | إمالة عزم الدوران | الحمل المحوري | تحميل شعاعي | عقد العزم | نجاعة | الاحكام | الذاتي قفل | وزن |
نانومتر | نانومتر | كيلو نيوتن | كيلو نيوتن | نانومتر | الدرجة العلمية | نعم فعلا | كلغ | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40٪ | ≤0.1 | نعم فعلا | 13KG |
5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40٪ | ≤0.1 | نعم فعلا | 18KG |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40٪ | ≤0.1 | نعم فعلا | 28KG |
8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40٪ | ≤0.1 | نعم فعلا | 35KG |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40٪ | ≤0.1 | نعم فعلا | 51KG |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40٪ | ≤0.1 | نعم فعلا | 61kg |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40٪ | ≤0.1 | نعم فعلا | 78 كجم |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40٪ | ≤0.1 | نعم فعلا | 105 كجم |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40٪ | ≤0.1 | نعم فعلا | 185 كجم |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40٪ | ≤0.1 | نعم فعلا | 244 كجم |
خدمات مخصصة
1. تصميم خاص يعتمد على التطبيقات والمشروعات المختلفة
2. يمكن مطابقة أنواع مختلفة من المحركات ، مثل المحركات الهيدروليكية ، والمحركات السائر ، والمحركات الكهربائية ، إلخ.
3. ألوان مختلفة متاحة على أساس قانون راؤول. لوننا القياسي هو RAL 9006.
عزم الدوران القابل للإمالة: هذا العزم هو حمل الجاذبية مضروبًا في المسافة بين موقع الحمل ومركز محمل الدوران. إذا كان عزم الدوران الفعلي أكبر من عزم الدوران إمالة لحظة ، سيتم قلب محرك الدوران.
تحميل شعاعي: الحمل العمودي على محور تحمل الدوران
الحمل المحوري: الحمل الموازي لمحور محامل الدوران
عزم الدوران القابضة: إنه عزم الدوران العكسي. عندما يكون محرك الدوران عكسيًا ، والأجزاء غير تالفة ، يسمى أقصى عزم دوران تم تحقيقه بعقد العزم ، ويُنظر إليه أيضًا على أنه عزم دوران مكسور.
قفل ذاتي: فقط عندما يكون هناك حمل ، لا يكون محرك الدوران قادرًا على الدوران الخلفي ، وبالتالي يسمى القفل الذاتي.
