مكان المنشأ: | الصين |
اسم العلامة التجارية: | HangTuo |
إصدار الشهادات: | CE, ISO9001 |
رقم الموديل: | SDE7 " |
الحد الأدنى لكمية: | 1 قطعة |
---|---|
الأسعار: | USD 398~456/ pc |
تفاصيل التغليف: | خشب رقائقيّ صندوق |
وقت التسليم: | 15 ~ 45 يوما |
شروط الدفع: | L/C, T/T, ويسترن يونيون |
القدرة على العرض: | أجهزة الكمبيوتر 2000 شهريا |
مواد: | 50Mn، 42CrMo | نموذج: | SDE7 " |
---|---|---|---|
نسبة التروس: | 57: 1 | مصنّف إنتاج عزم ليّ: | 2000 نانومتر |
عقد العزم: | 13500 نيوتن متر | يميّل عزم ليّ: | 13200 نيوتن متر |
نجاعة: | 40 في المائة | لون معياريّ: | RAL 9006 |
تسليط الضوء: | دودة العتاد حلقة الدوران,دودة العتاد المحرك |

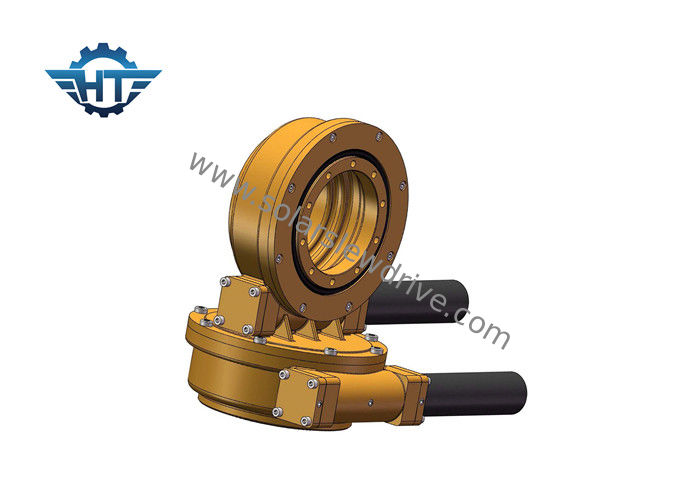

IP66 المغلف الساعة الرملية دودة العتاد محرك محور ثنائي لمرآة برج الطاقة الشمسية المركزة
وصف
برج توليد الطاقة الحرارية مبدأ
يركز ضوء الشمس الممتص على الجزء العلوي من البرج ، ولا تتطلب تقنية توليد الطاقة الشمسية المركزة التي تعمل على تسخين وسيط نقل الحرارة لتوليد الكهرباء ، نظام نقل خطوط أنابيب ، وتقليل فقد الحرارة ، وكفاءة عالية للنظام ، وهي ملائمة للتخزين الحرارة. يمكن أن يكون وسيط برج العمل هو الهواء أو الماء أو بخار الماء ، الملح المصهور ، وما شابه.
عدد كبير من المحركات المطبقة في برج CSP
اسم المنتج | محرك الدوران SDE7 مع محركات تروس 43Nm 24Vdc |
عزم الدوران الناتج | 980 نانومتر ؛ 723 قدمًا |
أقصى عزم الدوران الناتج | 1938 ميل بحري ؛ 1429 قدمًا |
إمالة لحظة عزم الدوران | 7000 نانومتر ؛ 5163 قدمًا |
عقد العزم | 13200 نيوتن متر ؛ 9736 قدمًا |
ثابت التقييم المحوري | 133.20 كيلو نيوتن 29943 رطل |
ثابت تصنيف شعاعي | 53 كيلو نيوتن 11977 رطل |
الديناميكي المحوري التقييم | 31.90 كيلو نيوتن 7171 رطل |
الديناميكي شعاعي التقييم | 27.91 كيلو نيوتن 6274 رطل |
البدائل الحركية | 380 فولت / 220 فولت ac موتور. السائر المحركات ؛ فرش السيارات |
منتجات نمط | محور ثنائي محور واحد CPV / HCPV. صحن شمسي مكافئ. برج الطاقة الشمسية |
ميزة التطبيق | نظام تتبع الطاقة الشمسية ، آلة الصناعية |
تعد محركات الدوران مثالية للحالات التي تتطلب كلاً من عزم الدوران للحمل وعزم الدوران من صندوق التروس نفسه. وتشمل التطبيقات النموذجية أجهزة تتبع الطاقة الشمسية ، وتوربينات الرياح ، وأطباق الأقمار الصناعية والرادار ، ورافعات الشاحنات ، والمصاعد البشرية ، ومعدات المرافق ، وملحقات المعدات الهيدروليكية ، ومعدات أدوات الزيت ، ومناولة الإطارات ، ورافعات الحفارات ، ومصاعد السيارات.
جدول الأداء
نموذج | نسبة | تصنيف عزم الدوران الناتج | إمالة عزم الدوران | الحمل المحوري | تحميل شعاعي | عقد العزم | نجاعة | الاحكام | الذاتي قفل | وزن |
نانومتر | نانومتر | كيلو نيوتن | كيلو نيوتن | نانومتر | الدرجة العلمية | نعم فعلا | كلغ | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40٪ | ≤0.1 | نعم فعلا | من 21kg |
5 " | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40٪ | ≤0.1 | نعم فعلا | 32kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40٪ | ≤0.1 | نعم فعلا | 54kg |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40٪ | ≤0.1 | نعم فعلا | 88kg |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40٪ | ≤0.1 | نعم فعلا | 157 كجم |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40٪ | ≤0.1 | نعم فعلا | 214kg |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40٪ | ≤0.1 | نعم فعلا | 315kg |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40٪ | ≤0.1 | نعم فعلا | 481kg |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40٪ | ≤0.1 | نعم فعلا | 682 كجم |
المميزات
1. عزم الدوران العالي لتحسين سلامة نظام التتبع الشمسي
2 . يلف محرك الدودة في الداخل
3 . ملامسة الأسنان المتعددة لضمان الحمل العالي
4 . وظيفة القفل الذاتي
Applicatons
خدمات مخصصة
1. تصميم خاص يعتمد على التطبيقات والمشروعات المختلفة
2. يمكن مطابقة أنواع مختلفة من المحركات ، مثل المحركات الهيدروليكية ، والمحركات السائر ، والمحركات الكهربائية ، إلخ.
3. ألوان مختلفة متاحة على أساس قانون راؤول. لوننا القياسي هو RAL 9006.
