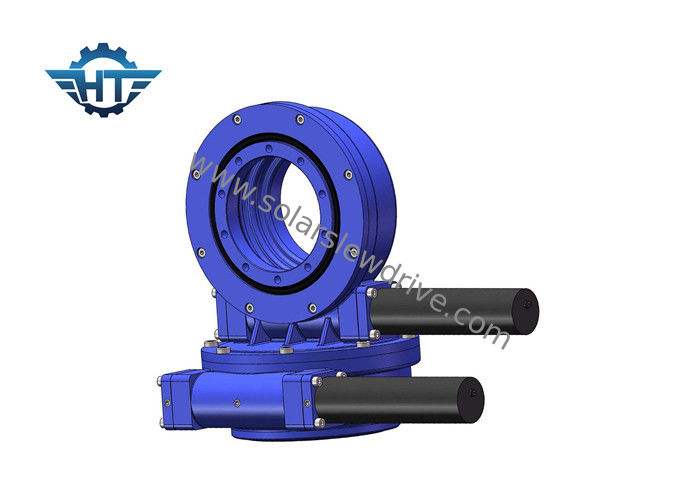

علبة التروس ذات العتاد الدودي المغلف بالساعة الرملية مع محرك تقليل الطاقة الحرارية الشمسية

علبة التروس ذات العتاد الدودي المغلف بالساعة الرملية مع محرك تقليل الطاقة الحرارية الشمسية

  • علبة التروس ذات العتاد الدودي المغلف بالساعة الرملية مع محرك تقليل الطاقة الحرارية الشمسية
  • علبة التروس ذات العتاد الدودي المغلف بالساعة الرملية مع محرك تقليل الطاقة الحرارية الشمسية
علبة التروس ذات العتاد الدودي المغلف بالساعة الرملية مع محرك تقليل الطاقة الحرارية الشمسية
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: HangTuo
إصدار الشهادات: CE, ISO9001
رقم الموديل: SDE7 "
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 قطعة
الأسعار: USD 398~456/ pc
تفاصيل التغليف: خشب رقائقيّ صندوق
وقت التسليم: 15 ~ 45 يوما
شروط الدفع: L/C, T/T, ويسترن يونيون
القدرة على العرض: أجهزة الكمبيوتر 2000 شهريا
اتصل
مفصلة وصف المنتج
مواد: 50 مليون ، 42 كرمو نموذج: SDE7 "
نسبة والعتاد: 57: 1 تصنيف عزم الدوران الناتج: 2000 نيوتن
عقد العزم: 13500 نيوتن إمالة عزم الدوران: 13200 نيوتن
كفاءة: 40٪ لون قياسي: رال 9006
تسليط الضوء:

دودة العتاد محرك عدد كبير

,

والعتاد حلقة الدوران

علبة التروس ذات العتاد الدودي المغلف بالساعة الرملية مع محرك تقليل الطاقة الحرارية الشمسية



وصف



مبدأ توليد الطاقة الحرارية الشمسية هو تجميع ضوء الشمس في جهاز تجميع الطاقة الشمسية من خلال مرآة ، واستخدام الطاقة الشمسية لتسخين وسط نقل الحرارة (سائل أو غاز) في جهاز التجميع ، ثم تسخين المياه لتكوين بخار قيادة المولد أو تشغيله مباشرة لتوليد الكهرباء.



أنواع النظام



بشكل عام ، يتكون توليد الطاقة الحرارية الشمسية من الأنواع الأربعة التالية: حوض ، برج ، طبق (قرص) ، وفرينل.



الحوض الصغير



يُطلق على نظام توليد الطاقة الحرارية الشمسية من نوع الحوض الصغير نظام توليد الطاقة الحرارية الشمسية بمرآة مكافئة الحوض.يتم ترتيب مجمعات التركيز المكافئ نوع الحوض في سلسلة ومتوازية ، وتسخين وسط العمل ، وتوليد بخار شديد السخونة ، وقيادة مجموعة مولد التوربينات البخارية لتوليد الكهرباء.



برج



في عام 1973 ، أدى اندلاع أزمة النفط العالمية إلى تحفيز البحث والتطوير في تكنولوجيا الطاقة الشمسية.بالمقارنة مع الخلايا الشمسية ، السعر مرتفع والكفاءة منخفضة.كفاءة توليد الطاقة الحرارية الشمسية عالية نسبيًا والتكنولوجيا ناضجة نسبيًا.



طبق



نوع القرص (المعروف أيضًا باسم الطبق) نظام توليد الطاقة الحرارية الشمسية هو أول نظام للطاقة الشمسية في العالم.تتكون من مرآة مكافئة مؤلفة من العديد من المرايا.يتلقى تركيز المكافئ المكافئ ويتم تسخين وسط نقل الحرارة في المستقبل.قم بقيادة المحرك لتوليد الكهرباء عند حوالي 750.



فرينل



يشبه مبدأ العمل توليد الطاقة الحرارية الضوئية من نوع الحوض الصغير ، فيما عدا أنه يتم استخدام مكثف هيكل Fresnel بدلاً من المرآة.هذا يجعلها غير مكلفة نسبيًا ، لكن الكفاءة تقل في المقابل.



نظرًا لأن مثل هذا النظام له مرات قليلة فقط من التركيز ، فإن جودة بخار الماء الساخن ليست عالية ، بحيث يمكن أن تصل كفاءة توليد الطاقة السنوية للنظام بأكمله إلى حوالي 10 ٪ فقط ؛ولكن نظرًا للهيكل البسيط للنظام والاستخدام المباشر لوسيط نقل الحرارة لتوليد البخار ، فإن تكاليف بنائه وصيانته منخفضة نسبيًا أيضًا.



عدد كبير من المحركات المطبقة في برج CSP



اسم المنتج SDE7 محرك الدوران مع محركات تروس 43Nm 24Vdc
عزم الإخراج 980 نيوتن.723 قدم رطل
أقصى عزم إخراج 1938 نيوتن.1429 قدم رطل
إمالة عزم الدوران 7000 نيوتن.5163 قدم رطل
عقد العزم 13200 نيوتن.9736 قدم رطل
التقييم المحوري الثابت 133.20 كيلو نيوتن ؛29943 رطل
التقييم الشعاعي الثابت 53 كيلو نيوتن ؛11977 رطل
التقييم المحوري الديناميكي 31.90 كيلو نيوتن7171 رطل
التقييم الشعاعي الديناميكي 27.91 كيلو نيوتن ؛6274 رطل
بدائل المحرك 380V / 220V AC المحرك ؛السائر المحركات ؛فرش السيارات
نمط المنتجات محور مزدوجمحور واحدCPV / HCPV ؛طبق شمسيمكافئ.برج الطاقة الشمسية
ميزة التطبيق نظام تتبع الطاقة الشمسية ، آلة صناعية





جدول أداء محرك الدوران ثنائي المحور



نموذج نسبة عزم الدوران الناتج المقدر (نانومتر) إمالة عزم الدوران (نانومتر) عقد عزم الدوران (نيوتن متر) الحمل المحوري (kN) الحمولة الشعاعية (kN) كفاءة الدقة (°) القفل الذاتي الوزن (كجم)
3 " 31: 1 600 1500 5800 10 15 40٪ ≤0.1 نعم 25
5 " 37: 1 800 6000 9200 16 27 40٪ ≤0.1 نعم 34
7 بوصة 57: 1 2000 7500 13200 34 58 40٪ ≤0.1 نعم 56
9 " 61: 1 4300 16000 27200 60 130 40٪ ≤0.1 نعم 92
12 بوصة 78: 1 5800 25000 40560 77 190 40٪ ≤0.1 نعم 160
14 بوصة 85: 1 6750 48000 44200 110 230 40٪ ≤0.1 نعم 224
17 بوصة 102: 1 9460 67000 53040 142 390 40٪ ≤0.1 نعم 320
21 بوصة 125: 1 16000 89000 65000 337 640 40٪ ≤0.1 نعم 492
25 بوصة 150: 1 21450 112000 89000 476 950 40٪ ≤0.1 نعم 705



ميزات



1. ارتفاع عزم الدوران الداعم لتحسين سلامة نظام تتبع الطاقة الشمسية

2.يلف محرك دودة في الداخل

3.اتصال متعدد الأسنان لضمان الحمل العالي

4.وظيفة القفل الذاتي



أبليكاتونس



علبة التروس ذات العتاد الدودي المغلف بالساعة الرملية مع محرك تقليل الطاقة الحرارية الشمسية 0



خدمات مخصصة


1. تصميم خاص يعتمد على تطبيقات ومشاريع مختلفة
2. يمكن مطابقة أنواع مختلفة من المحركات ، مثل المحركات الهيدروليكية ، والمحركات السائر ، والمحركات الكهربائية ، إلخ.
3. تتوفر ألوان مختلفة على أساس رمز RAL.لوننا القياسي هو RAL 9006.
