توفير محركات الدوران المبتكرة والفعالة من حيث التكلفة
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HangTuo |
| إصدار الشهادات: | CE, ISO9001 |
| رقم الموديل: | SDE7 " |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | USD 398~456/ pc |
| تفاصيل التغليف: | خشب رقائقيّ صندوق |
| وقت التسليم: | 15 ~ 45 يوما |
| شروط الدفع: | L/C, T/T, ويسترن يونيون |
| القدرة على العرض: | أجهزة الكمبيوتر 2000 شهريا |
| مواد: | 50 مليون ، 42 كرمو | نموذج: | SDE7 " |
|---|---|---|---|
| نسبة والعتاد: | 57: 1 | تصنيف عزم الدوران الناتج: | 2000 نيوتن |
| عقد العزم: | 13500 نيوتن | إمالة عزم الدوران: | 13200 نيوتن |
| كفاءة: | 40٪ | لون قياسي: | رال 9006 |
| تسليط الضوء: | محرك الدوران لنظام التتبع الشمسي,محرك تعقب الطاقة الشمسية |
||

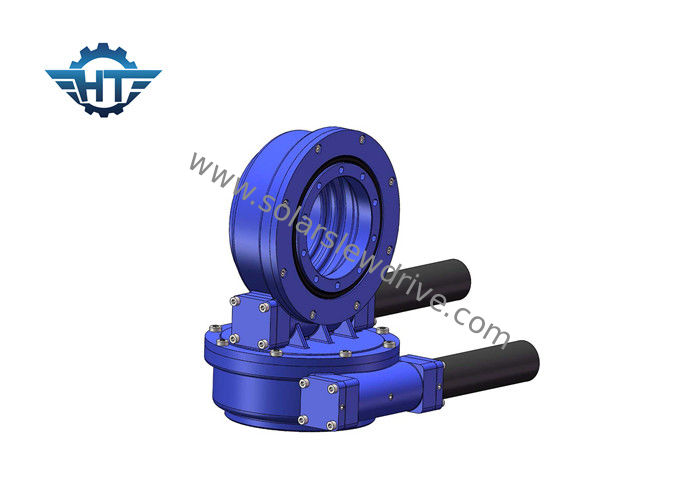

SDE7 Slew Drive مع محرك 12 فولت موجه للطاقة الحرارية الشمسية ومرآة مكافئ
وصف
تعد محركات الأقراص ذات المحور المزدوج حلولًا مثالية في تطبيقات CSP.
الطاقة الشمسية المركزة ، الطاقة الشمسية المركزة ، لها أربعة أنواع:
بشكل عام ، يتكون توليد الطاقة الحرارية الشمسية من الأنواع الأربعة التالية: حوض ، برج ، طبق (قرص) ، وفرينل.
الحوض الصغير
يسمى نظام توليد الطاقة الحرارية الشمسية من نوع الحوض الصغير نظام توليد الطاقة الحرارية الشمسية بمرآة مكافئة الحوض.يتم ترتيب مجمعات التركيز المكافئ نوع الحوض في سلسلة ومتوازية ، وتسخين وسط العمل ، وتوليد بخار شديد الحرارة ، وقيادة مجموعة مولد التوربينات البخارية لتوليد الكهرباء.
برج
في عام 1973 ، أدى اندلاع أزمة النفط العالمية إلى تحفيز البحث والتطوير في تكنولوجيا الطاقة الشمسية.بالمقارنة مع الخلايا الشمسية ، فإن السعر مرتفع والكفاءة منخفضة.كفاءة توليد الطاقة الحرارية الشمسية عالية نسبيًا والتكنولوجيا ناضجة نسبيًا.
طبق
يعد نظام توليد الطاقة الحرارية الشمسية من نوع القرص (المعروف أيضًا باسم الطبق) أول نظام للطاقة الشمسية في العالم.تتكون من مرآة مكافئة مؤلفة من العديد من المرايا.يتلقى تركيز المكافئ المكافئ ويتم تسخين وسط نقل الحرارة في المستقبل.قم بقيادة المحرك لتوليد الكهرباء عند حوالي 750.
فرينل
يشبه مبدأ العمل توليد الطاقة الحرارية الضوئية من نوع الحوض الصغير ، باستثناء أنه يتم استخدام مكثف هيكل Fresnel بدلاً من المرآة.هذا يجعلها غير مكلفة نسبيًا ، لكن الكفاءة تقل في المقابل.
نظرًا لأن مثل هذا النظام له مرات قليلة فقط من التركيز ، فإن جودة بخار الماء المسخن ليست عالية ، بحيث يمكن أن تصل كفاءة توليد الطاقة السنوية للنظام بأكمله إلى حوالي 10 ٪ فقط ؛ولكن نظرًا للهيكل البسيط للنظام والاستخدام المباشر لوسيط نقل الحرارة لتوليد البخار ، فإن تكاليف بنائه وصيانته منخفضة نسبيًا أيضًا.
عدد كبير من المحركات المطبقة في برج CSP
| اسم المنتج | SDE7 محرك الدوران مع محركات تروس 43Nm 24Vdc |
| عزم الإخراج | 980 نيوتن.723 قدم رطل |
| ماكس عزم الدوران الناتج | 1938 نيوتن.1429 قدم رطل |
| إمالة عزم الدوران | 7000 نيوتن.5163 قدم رطل |
| عقد العزم | 13200 نيوتن.9736 قدم رطل |
| التقييم المحوري الثابت | 133.20 كيلو نيوتن ؛29943 رطل |
| التقييم الشعاعي الثابت | 53 كيلو نيوتن ؛11977 رطل |
| التقييم المحوري الديناميكي | 31.90 كيلو نيوتن7171 رطل |
| التقييم الشعاعي الديناميكي | 27.91 كيلو نيوتن ؛6274 رطل |
| بدائل المحرك | 380V / 220V AC المحرك ؛السائر المحركات ؛فرش السيارات |
| نمط المنتجات | محور مزدوجمحور واحدCPV / HCPV ؛طبق شمسيمكافئ.برج الطاقة الشمسية |
| ميزة التطبيق | نظام تتبع الطاقة الشمسية ، الماكينة الصناعية |
جدول أداء محرك الدوران SDE
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | كفاءة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
| 3 بوصة | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40٪ | ≤0.1 | نعم | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40٪ | ≤0.1 | نعم | 34 |
| 7 بوصة | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40٪ | ≤0.1 | نعم | 56 |
| 9 بوصة | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40٪ | ≤0.1 | نعم | 92 |
| 12 بوصة | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40٪ | ≤0.1 | نعم | 160 |
| 14 بوصة | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40٪ | ≤0.1 | نعم | 224 |
| 17 بوصة | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40٪ | ≤0.1 | نعم | 320 |
| 21 بوصة | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤0.1 | نعم | 492 |
| 25 بوصة | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤0.1 | نعم | 705 |
سمات
1. ارتفاع عزم الدوران الداعم لتحسين سلامة نظام تتبع الطاقة الشمسية
2.يلف محرك دودة في الداخل
3.ملامسة أسنان متعددة لضمان الحمل العالي
4.وظيفة القفل الذاتي
أبليكاتونس
خدمات مخصصة
1. تصميم خاص يعتمد على تطبيقات ومشاريع مختلفة
2. يمكن مطابقة أنواع مختلفة من المحركات ، مثل المحركات الهيدروليكية ، والمحركات السائر ، والمحركات الكهربائية ، إلخ.
3. تتوفر ألوان مختلفة على أساس رمز RAL.لوننا القياسي هو RAL 9006.
