مكان المنشأ: | الصين |
اسم العلامة التجارية: | HangTuo |
إصدار الشهادات: | CE, ISO9001 |
رقم الموديل: | SDE7 " |
الحد الأدنى لكمية: | 1 قطعة |
---|---|
الأسعار: | USD 398~456/ pc |
تفاصيل التغليف: | خشب رقائقيّ صندوق |
وقت التسليم: | 15 ~ 45 يوما |
شروط الدفع: | L/C, T/T, ويسترن يونيون |
القدرة على العرض: | أجهزة الكمبيوتر 2000 شهريا |
مواد: | 50Mn، 42CrMo | نموذج: | SDE7 " |
---|---|---|---|
نسبة التروس: | 57: 1 | مصنّف إنتاج عزم ليّ: | 2000 نانومتر |
عقد العزم: | 13500 نيوتن متر | يميّل عزم ليّ: | 13200 نيوتن متر |
نجاعة: | 40 في المائة | لون معياريّ: | RAL 9006 |
تسليط الضوء: | دودة العتاد حلقة الدوران,دودة العتاد المحرك |

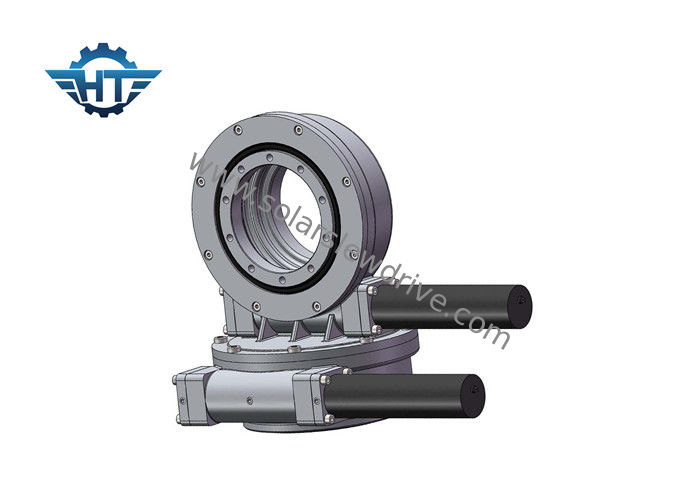

محور دودة عالية عزم الدوران محرك دوارة عدد كبير مع محرك 24vdc موجهة لتتبع الطاقة الشمسية
وصف
تشمل أنظمة التتبع الشمسي نظام التتبع الشمسي أحادي المحور ونظام التتبع الشمسي ثنائي المحور. يشمل نظام التتبع الشمسي أحادي المحور نظام التتبع الفردي المائل والمسطح.
بالنسبة لنظام التتبع الشمسي ثنائي المحور ، استنادًا إلى هيكل قوس مختلف ، يمكن تطبيق ثلاثة أنواع من حلول محركات الدوران:
1. استخدام اثنين من أفقي (نوع حد ذاته) محركات محور عدد كبير.
2. استخدام واحد أفقي (نوع se) وآخر عمودي (نوع ve).
3. استخدام محرك محور الدوران كبير.
كل هذه الحلول يمكن أن تحقق تتبع الشمس عموديا وأفقيا ، وهذا يعني تتبع الشمس طوال الوقت مع أشعة الشمس المباشرة.
عدد كبير من المحركات المطبقة في المحور الشمسي المقتفي
اسم المنتج | SDE7 محركات الدوران |
عزم الدوران الناتج | 980 نانومتر ؛ 723 قدمًا |
أقصى عزم الدوران الناتج | 1938 ميل بحري ؛ 1429 قدمًا |
إمالة لحظة عزم الدوران | 7000 نانومتر ؛ 5163 قدمًا |
عقد العزم | 13200 نيوتن متر ؛ 9736 قدمًا |
ثابت التقييم المحوري | 133.20 كيلو نيوتن 29943 رطل |
ثابت تصنيف شعاعي | 53 كيلو نيوتن 11977 رطل |
الديناميكي المحوري التقييم | 31.90 كيلو نيوتن 7171 رطل |
الديناميكي شعاعي التقييم | 27.91 كيلو نيوتن 6274 رطل |
البدائل الحركية | 12/24 / 48VDC موتور ؛ السائر المحركات؛ فرش السيارات |
منتجات نمط | محور ثنائي CPV / HCPV. صحن شمسي برج الطاقة الشمسية |
ميزة التطبيق | نظام تتبع الطاقة الشمسية ، آلة الصناعية |
وأوصت ساحة الفريق | 30 متر مربع |
SDE عدد كبير محركات الأداء الجدول
نموذج | نسبة | تصنيف عزم الدوران الناتج | إمالة عزم الدوران | الحمل المحوري | تحميل شعاعي | عقد العزم | نجاعة | الاحكام | الذاتي قفل | وزن |
نانومتر | نانومتر | كيلو نيوتن | كيلو نيوتن | نانومتر | الدرجة العلمية | نعم فعلا | كلغ | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40٪ | ≤0.1 | نعم فعلا | من 21kg |
5 " | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40٪ | ≤0.1 | نعم فعلا | 32kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40٪ | ≤0.1 | نعم فعلا | 54kg |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40٪ | ≤0.1 | نعم فعلا | 88kg |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40٪ | ≤0.1 | نعم فعلا | 157 كجم |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40٪ | ≤0.1 | نعم فعلا | 214kg |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40٪ | ≤0.1 | نعم فعلا | 315kg |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40٪ | ≤0.1 | نعم فعلا | 481kg |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40٪ | ≤0.1 | نعم فعلا | 682 كجم |
Applicatons
خدمات مخصصة
1. تصميم خاص يعتمد على التطبيقات والمشروعات المختلفة
2. يمكن مطابقة أنواع مختلفة من المحركات ، مثل المحركات الهيدروليكية ، والمحركات السائر ، والمحركات الكهربائية ، إلخ.
3. ألوان مختلفة متاحة على أساس قانون راؤول. لوننا القياسي هو RAL 9006.
