مكان المنشأ: | الصين |
اسم العلامة التجارية: | HangTuo |
إصدار الشهادات: | CE, ISO9001 |
رقم الموديل: | SDE7 " |
الحد الأدنى لكمية: | 1 قطعة |
---|---|
الأسعار: | USD 398~456/ pc |
تفاصيل التغليف: | خشب رقائقيّ صندوق |
وقت التسليم: | 15 ~ 45 يوما |
شروط الدفع: | L/C, T/T, ويسترن يونيون |
القدرة على العرض: | أجهزة الكمبيوتر 2000 شهريا |
مواد: | 50Mn، 42CrMo | نموذج: | SDE7 " |
---|---|---|---|
نسبة التروس: | 57: 1 | مصنّف إنتاج عزم ليّ: | 2000 نانومتر |
عقد العزم: | 13500 نيوتن متر | يميّل عزم ليّ: | 13200 نيوتن متر |
نجاعة: | 40 في المائة | لون معياريّ: | RAL 9006 |
تسليط الضوء: | دودة العتاد حلقة الدوران,دودة العتاد المحرك |

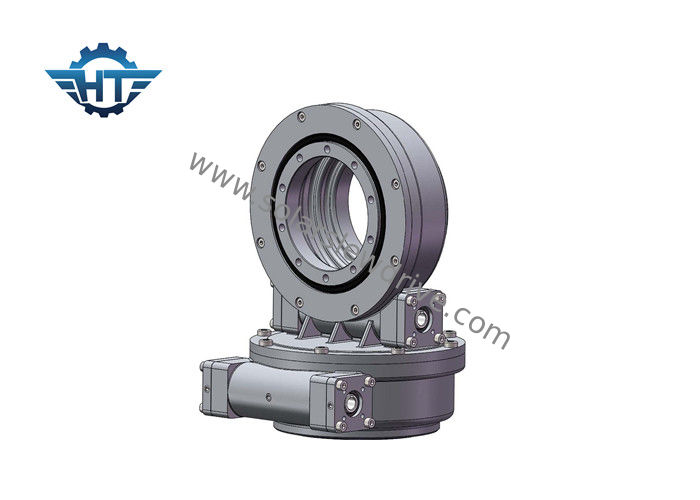

ارتفاع عزم الدوران المزدوج محور الدوران محرك مع محرك موجهة 12V لنظام تتبع الطاقة الشمسية
وصف
تعد محركات الأقراص ذات المحور المزدوج حلولًا مثالية في تطبيقات التتبع الشمسي ثنائية المحور.
محرك الدوران ذو المحور المزدوج لديه ثلاثة أنواع من الحلول مع محركات الدوران:
بشكل عام ، من أجل بنية القوس السهلة ، سيكون محرك الأقراص ذات السعة الكبيرة الحل الأمثل ، لكن الاثنين الآخرين يتمتعان بشعبية كبيرة.
عدد كبير من المحركات المطبقة في الكهروضوئية
اسم المنتج | محرك الدوران SDE7 مع محركات تروس 43Nm 24Vdc |
عزم الدوران الناتج | 980 نانومتر ؛ 723 قدمًا |
أقصى عزم الدوران الناتج | 1938 ميل بحري ؛ 1429 قدمًا |
إمالة لحظة عزم الدوران | 7000 نانومتر ؛ 5163 قدمًا |
عقد العزم | 13200 نيوتن متر ؛ 9736 قدمًا |
ثابت التقييم المحوري | 133.20 كيلو نيوتن 29943 رطل |
ثابت تصنيف شعاعي | 53 كيلو نيوتن 11977 رطل |
الديناميكي المحوري التقييم | 31.90 كيلو نيوتن 7171 رطل |
الديناميكي شعاعي التقييم | 27.91 كيلو نيوتن 6274 رطل |
البدائل الحركية | 380 فولت / 220 فولت ac موتور. السائر المحركات ؛ فرش السيارات |
منتجات نمط | محور ثنائي محور واحد CPV / HCPV. صحن شمسي مكافئ. برج الطاقة الشمسية |
ميزة التطبيق | نظام تتبع الطاقة الشمسية ، آلة الصناعية |
جدول الأداء
نموذج | نسبة | تصنيف عزم الدوران الناتج | إمالة عزم الدوران | الحمل المحوري | تحميل شعاعي | عقد العزم | كفاءة | الاحكام | الذاتي قفل | وزن |
نانومتر | نانومتر | كيلو نيوتن | كيلو نيوتن | نانومتر | الدرجة العلمية | نعم | كلغ | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40٪ | ≤0.1 | نعم | من 21kg |
5 " | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40٪ | ≤0.1 | نعم | 32kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40٪ | ≤0.1 | نعم | 54kg |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40٪ | ≤0.1 | نعم | 88kg |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40٪ | ≤0.1 | نعم | 157 كجم |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40٪ | ≤0.1 | نعم | 214kg |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40٪ | ≤0.1 | نعم | 315kg |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40٪ | ≤0.1 | نعم | 481kg |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40٪ | ≤0.1 | نعم | 682 كجم |
المميزات
1. عزم الدوران العالي لتحسين سلامة نظام التتبع الشمسي
2. المغلفة محرك دودة الداخل
3. متعدد الأسنان الاتصال لضمان ارتفاع الحمولة
4. وظيفة قفل الذاتي
Applicatons
خدمات مخصصة
1. تصميم خاص يعتمد على التطبيقات والمشروعات المختلفة
2. يمكن مطابقة أنواع مختلفة من المحركات ، مثل المحركات الهيدروليكية ، والمحركات السائر ، والمحركات الكهربائية ، إلخ.
3. ألوان مختلفة متاحة على أساس قانون راؤول. لوننا القياسي هو RAL 9006.
