مكان المنشأ: | الصين |
اسم العلامة التجارية: | HangTuo |
إصدار الشهادات: | CE, ISO9001 |
رقم الموديل: | SDE7 " |
الحد الأدنى لكمية: | 1 قطعة |
---|---|
الأسعار: | USD 398~456/ pc |
تفاصيل التغليف: | خشب رقائقيّ صندوق |
وقت التسليم: | 15 ~ 45 يوما |
شروط الدفع: | L/C, T/T, ويسترن يونيون |
القدرة على العرض: | أجهزة الكمبيوتر 2000 شهريا |
مواد: | 50Mn، 42CrMo | نموذج: | SDE7 " |
---|---|---|---|
نسبة التروس: | 57: 1 | نجاعة: | 40 في المائة |
لون معياريّ: | RAL 9006 | الذاتي قفل: | نعم |
ضمان: | 5 ~ 10 سنوات | تطبيق: | الطاقة الشمسية |
تسليط الضوء: | محرك الدوران الدائري,محرك دودة المحرك |

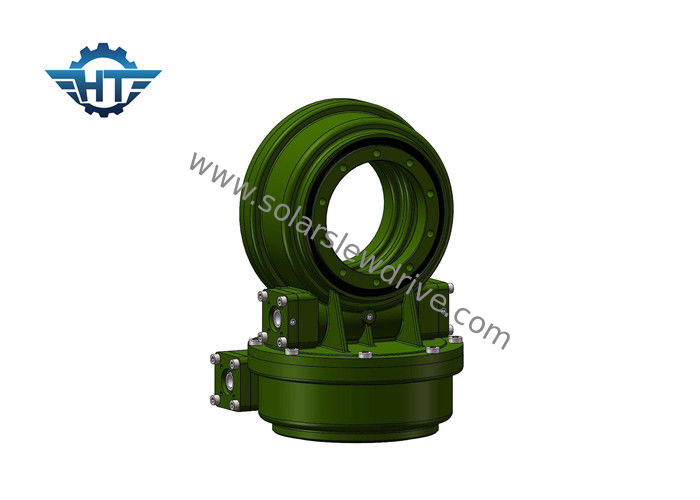

7 بوصة ثنائي المحور صغير محرك الأقراص مع محرك 24Vdc والعتاد أو نيما لهوائي الأقمار الصناعية
وصف
يتميز محرك الدوران ذي الدوران العالي بأداء وقائي أفضل وعزم دوران ناقل حركة رائع ومقاومة تأثير أفضل وعمر تشغيل طويل. إن أكثر تطبيقات محركات الدوران شيوعًا لمحركات الدوران ذات المحور المزدوج هي أجهزة التتبع الشمسي ثنائية المحور ، مثل CSP (المروحيات ، وتسمى أيضًا البرج) ، الخلايا الكهروضوئية المركزة (CPV) ، هوائي القمر الصناعي أو أطباق الرادار. وتشمل التطبيقات الأخرى مصاعد السيارات وأجهزة تحديد موضع الذراع الآلية ومعدات المرحلة.
محرك الدوران الشمسي ذو المحور المزدوج هو الحل الأمثل في تطبيقات التتبع الشمسي ثنائية المحور.
عدد محركات الأقراص المطبقة في هوائي الأقمار الصناعية
اسم المنتج | محرك الدوران SDE7 |
عزم الدوران الناتج | 980 نانومتر ؛ 723 قدمًا |
أقصى عزم الدوران الناتج | 1938 ميل بحري ؛ 1429 قدمًا |
إمالة لحظة عزم الدوران | 7000 نانومتر ؛ 5163 قدمًا |
عقد العزم | 13200 نيوتن متر ؛ 9736 قدمًا |
ثابت التقييم المحوري | 133.20 كيلو نيوتن ؛ 29943 رطل |
ثابت تصنيف شعاعي | 53 كيلو نيوتن 11977 رطل |
الديناميكي المحوري التقييم | 31.90 كيلو نيوتن 7171 رطل |
الديناميكي شعاعي التقييم | 27.91 كيلو نيوتن 6274 رطل |
البدائل الحركية | محرك 12V / 24V ؛ السائر المحركات ؛ فرش السيارات |
منتجات نمط | محور ثنائي محور واحد CPV / HCPV. صحن شمسي مكافئ. برج الطاقة الشمسية |
ميزة التطبيق | نظام التتبع الشمسي ، الآلات الصناعية |
نظام الطاقة الشمسية متر مربع | 30 ㎡ |
جدول الأداء
نموذج | نسبة | تصنيف عزم الدوران الناتج | إمالة عزم الدوران | الحمل المحوري | تحميل شعاعي | عقد العزم | كفاءة | الاحكام | الذاتي قفل | وزن |
نانومتر | نانومتر | كيلو نيوتن | كيلو نيوتن | نانومتر | الدرجة العلمية | نعم | كلغ | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40٪ | ≤0.1 | نعم | من 21kg |
5 " | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40٪ | ≤0.1 | نعم | 32kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40٪ | ≤0.1 | نعم | 54kg |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40٪ | ≤0.1 | نعم | 88kg |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40٪ | ≤0.1 | نعم | 157 كجم |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40٪ | ≤0.1 | نعم | 214kg |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40٪ | ≤0.1 | نعم | 315kg |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40٪ | ≤0.1 | نعم | 481kg |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40٪ | ≤0.1 | نعم | 682 كجم |
Applicatons
نظام التتبع الشمسي ثنائي المحور
الآلات الدقيقة
CPV
طبق
هوائي الأقمار الصناعية
خدمات مخصصة
1. تصميم خاص يعتمد على التطبيقات والمشروعات المختلفة
2. يمكن مطابقة أنواع مختلفة من المحركات ، مثل المحركات الهيدروليكية ، والمحركات السائر ، والمحركات الكهربائية ، إلخ.
3. ألوان مختلفة متاحة على أساس قانون راؤول. لوننا القياسي هو RAL 9006.
