مكان المنشأ: | الصين |
اسم العلامة التجارية: | HangTuo |
إصدار الشهادات: | CE, ISO9001 |
رقم الموديل: | SDE7 " |
الحد الأدنى لكمية: | 1 قطعة |
---|---|
الأسعار: | USD 530 / pc |
تفاصيل التغليف: | خشب رقائقيّ صندوق |
وقت التسليم: | 15 ~ 45 يوما |
شروط الدفع: | L/C, T/T, ويسترن يونيون |
القدرة على العرض: | أجهزة الكمبيوتر 2000 شهريا |
مواد: | 50 مليون ، 42 كرمو | نموذج: | SDE7 " |
---|---|---|---|
نسبة والعتاد: | 57: 1 | تصنيف عزم الدوران الناتج: | 2000 نيوتن |
عقد العزم: | 13500 نيوتن | إمالة عزم الدوران: | 13200 نيوتن |
كفاءة: | 40٪ | لون قياسي: | رال 9006 |
تسليط الضوء: | دودة العتاد محرك عدد كبير,والعتاد حلقة الدوران |

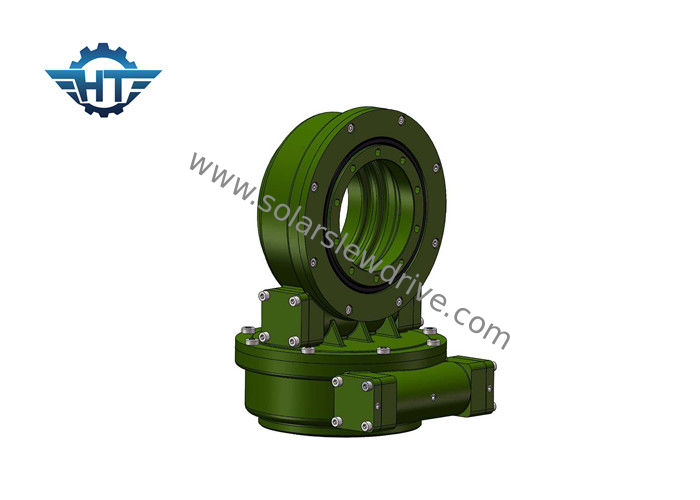

علبة التروس SDE7 IP66 ذات الدفع الكبير تتميز بعزم دوران عالٍ ، تزييت ذاتي لتتبع الشمس
وصف
يشتمل نظام تعقب الطاقة الشمسية على محور واحد ونظام تتبع شمسي ثنائي المحور.يشتمل نظام التتبع الشمسي أحادي المحور على نظام تتبع مائل ومسطح.
بالنسبة لنظام تتبع الطاقة الشمسية ثنائي المحور ، استنادًا إلى هيكل قوس مختلف ، يمكن تطبيق ثلاثة أنواع من حلول محركات الأقراص الكبيرة:
1. استخدام اثنين من محركات الأقراص الأفقية (نوع se) أحادية المحور.
2. استخدم نوع أفقي (نوع se) وآخر عمودي (نوع ve).
3. استخدم محركًا مزدوج المحور.
كل هذه الحلول يمكن أن تحقق تتبع الشمس رأسياً وأفقياً ، وهذا يعني تتبع الشمس طوال الوقت بأشعة الشمس المباشرة.
اسم المنتج | عدد محركات الأقراص SDE7 |
عزم الإخراج | 980 نيوتن.723 قدم رطل |
أقصى عزم إخراج | 1938 نيوتن.1429 قدم رطل |
إمالة عزم الدوران | 7000 نيوتن.5163 قدم رطل |
عقد العزم | 13200 نيوتن.9736 قدم رطل |
التقييم المحوري الثابت | 133.20 كيلو نيوتن ؛29943 رطل |
التقييم الشعاعي الثابت | 53 كيلو نيوتن ؛11977 رطل |
التقييم المحوري الديناميكي | 31.90 كيلو نيوتن7171 رطل |
التقييم الشعاعي الديناميكي | 27.91 كيلو نيوتن ؛6274 رطل |
بدائل المحرك | محرك 12/24 / 48VDC ؛السائر المحركات؛فرش السيارات |
نمط المنتجات | محور مزدوجCPV / HCPV ؛طبق شمسيبرج الطاقة الشمسية |
ميزة التطبيق | نظام تتبع الطاقة الشمسية ، آلة صناعية |
أوصى مربع لوحة | 30 مترا مربعا |
SDE Slew ورقة بيانات أداء محركات الأقراص
نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | الحمولة الشعاعية (kN) | كفاءة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40٪ | ≤0.1 | نعم | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40٪ | ≤0.1 | نعم | 34 |
7 بوصة | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40٪ | ≤0.1 | نعم | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40٪ | ≤0.1 | نعم | 92 |
12 بوصة | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40٪ | ≤0.1 | نعم | 160 |
14 بوصة | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40٪ | ≤0.1 | نعم | 224 |
17 بوصة | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40٪ | ≤0.1 | نعم | 320 |
21 بوصة | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤0.1 | نعم | 492 |
25 بوصة | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤0.1 | نعم | 705 |
أبليكاتونس
نظام تتبع الطاقة الشمسية ثنائي المحور
خدمات مخصصة
1. تصميم خاص يعتمد على تطبيقات ومشاريع مختلفة
2. يمكن مطابقة أنواع مختلفة من المحركات ، مثل المحركات الهيدروليكية ، والمحركات السائر ، والمحركات الكهربائية ، إلخ.
3. تتوفر ألوان مختلفة على أساس رمز RAL.لوننا القياسي هو RAL 9006.
