توفير محركات الدوران المبتكرة والفعالة من حيث التكلفة
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HangTuo |
| إصدار الشهادات: | CE, ISO9001 |
| رقم الموديل: | SE14 " |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | USD 330~360/ pc |
| تفاصيل التغليف: | خشب رقائقيّ صندوق |
| وقت التسليم: | 15 ~ 45 يوما |
| شروط الدفع: | L/C, T/T, ويسترن يونيون |
| القدرة على العرض: | أجهزة الكمبيوتر 2000 شهريا |
| رقم الموديل: | SE14 | عقد العزم: | 54200 نيوتن متر |
|---|---|---|---|
| يميّل عزم ليّ: | 68000 نانومتر | عزم الدوران الناتج: | 6550 نانومتر |
| ثابت الحمل المحوري: | Error , Not Found | ثابت تحميل جذري: | 230 كيلو نيوتن |
| مادة خام: | 50Mn، 42CrMo | وزن: | 63 كجم |
| تسليط الضوء: | عدد هيدروليكي محرك,محرك تعقب الشمسية |
||

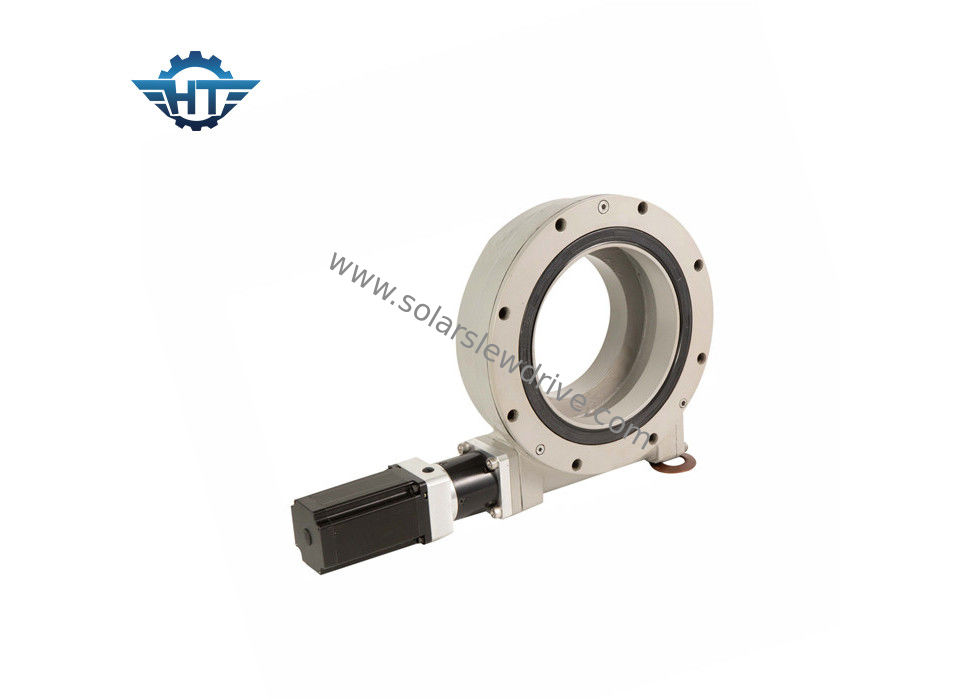

سي سلسلة الطاقة الشمسية محرك الدوران مرفق مع محرك جير لنظام تتبع الطاقة الشمسية
وصف المنتج
رمز النموذج:
1 2 3 4 5 6 7 8 9 10 11
| KE - 3 - A - 31 - M - HA - 6B R C - 2 - REV.A |
1-SE: SE - أفقي محرك الأقراص
VE- عمودي محرك عدد كبير
محرك SDE-Dual ذو عدد كبير
2- حجم المنتج ، على سبيل المثال 3 "، 5" ، 7 "، 9" ، 12 "، 14" ، 17 "، 21" ، 25 "
3 "محرك عدد كبير ، نسبة التخفيض: 31.
5 "محرك عدد كبير ، نسبة التخفيض: 37.
7 "محرك عدد كبير ، نسبة التخفيض: 57.
9 "محرك عدد كبير ، نسبة التخفيض: 61.
12 "محرك عدد كبير ، نسبة التخفيض: 78.
14 "محرك عدد كبير ، نسبة التخفيض: 85.
17 "محرك عدد كبير ، نسبة التخفيض: 102.
21 "محرك عدد كبير ، نسبة التخفيض: 125.
25 "محرك عدد كبير ، نسبة التخفيض: 150.
3- أ: المستوى الهندسي ، أ ، ب ، ج ، إلخ ...
4- XXX: نسبة التخفيض.
5- M: الخيوط المتصاعدة M ، ثقب بلا برغي بواسطة القياس البريطاني. M
6- HX: HA- التبريد
HC-لا التبريد
HD-Austempered حديد الدكتايل
HQ- QPQ
HN-نيترة
7- 25 متر: مدخلات شريحة B-6B
12M-hole12 ثقب المدخلات
إدخال ثقب 25M-φ25
160-160CC مدخلات المحرك الهيدروليكي
24-24 فولت مدخلات المحرك والعتاد
220-220 فولت مدخلات المحرك والعتاد
380-380V إدخال محرك والعتاد
8-R: الجانب الأيمن R ، موقف السيارات. L- الجانب الأيسر ، موقف السيارات.
9-C: C- نهاية توج. E- التموين التشفير. أ - بعيدا ، موقف الميناء الهيدروليكي والاتجاه. أنا - في ، موقف الميناء الهيدروليكي والاتجاه. U- أعلى ، موقف الميناء الهيدروليكي والاتجاه. د - أسفل ، موقف الميناء الهيدروليكي والاتجاه.
10-2: لا يوجد رقم الدودة / فارغة واحدة ، 2 ثنائي
11-REV.A: رقم الإصدار ABC الخ ...
إشعار: سنضيف رمز العميل عندما يكون لدى العملاء متطلبات خاصة.
أداء سلسلة SE
| نموذج | نسبة | عزم الدوران الناتج (Nm) | إمالة عزم الدوران (Nm) | عقد عزم الدوران (نانومتر) | الحمل المحوري (kn) | تحميل شعاعي (kn) | كفاءة | الدقة (درجة) | الذاتي قفل | الوزن (كلغ) |
| 1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | نعم | 6 |
| 3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤0.1 | نعم | 8 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | نعم | 12 |
| 7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | نعم | 21 |
| 9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤0.1 | نعم | 49 |
| 12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | نعم | 61 |
| 14 " | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤0.1 | نعم | 63 |
| 17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤0.1 | نعم | 105 |
| 21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤0.1 | نعم | 149 |
| 25 " | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | نعم | 204 |
النقل ، المناولة والتخزين
النقل فقط في الوضع الأفقي ، ينبغي تجنب الآثار.
ارتداء قفازات العمل وتوخي الحذر عند التعامل مع محرك عدد كبير.
استخدم فتحات الحلقات في محركات الدوران لإصلاح البراغي من أجل الرفع الآمن والمناولة والتنسيب.
يتم تخزينه في وضع أفقي فقط وفي الغرف المغلقة ، وحفظه بعيدًا عن البلل ، تستمر الحماية من التآكل السطحي لأسطح التزاوج المكشوفة لمدة شهر تقريبًا في عبوة مغلقة. التخزين لفترة أطول يتطلب تدابير وقائية خاصة.
نقل تفكيك حلقات عدد كبير
استخدام معدات الرفع المناسبة / أبدا نقل المنتج عموديا
يمكن نقل محركات الدوران غير المعبأة بمعدات الرفع في الحالات التالية :
