توفير محركات الدوران المبتكرة والفعالة من حيث التكلفة
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HangTuo |
| إصدار الشهادات: | CE, ISO9001 |
| رقم الموديل: | SDE7 " |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | USD 398~456/ pc |
| تفاصيل التغليف: | خشب رقائقيّ صندوق |
| وقت التسليم: | 15 ~ 45 يوما |
| شروط الدفع: | L/C, T/T, ويسترن يونيون |
| القدرة على العرض: | أجهزة الكمبيوتر 2000 شهريا |
| مواد: | 50 مليون ، 42 كرمو | نموذج: | SDE7 " |
|---|---|---|---|
| نسبة والعتاد: | 57: 1 | تصنيف عزم الدوران الناتج: | 2000 نيوتن |
| عقد العزم: | 13500 نيوتن | إمالة عزم الدوران: | 13200 نيوتن |
| كفاءة: | 40٪ | تطبيق: | محطة شمسية |
| تسليط الضوء: | محرك الدوران لنظام التتبع الشمسي,محرك تعقب الطاقة الشمسية |
||

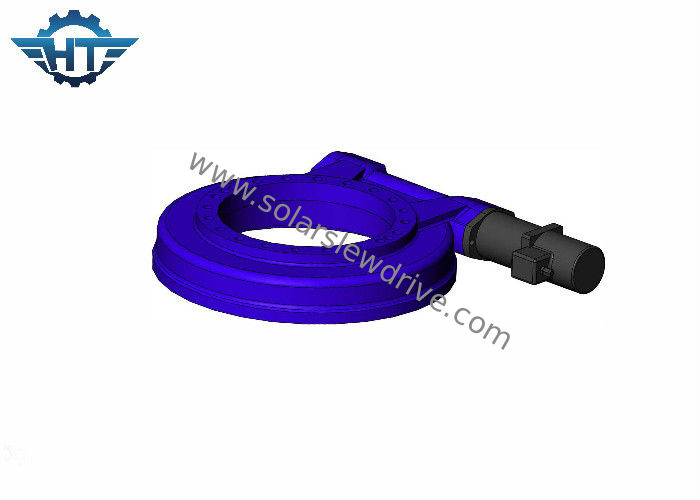

محرك حلزوني أحادي المحور مع علبة تروس كوكبية 24 فولت لمحطات الطاقة الشمسية الكهروضوئية و CPV و CSP
وصف
يمكن تثبيت محركي دوران SE في النظام وتحقيقهما اتجاه السمت والارتفاع يدور في نفس الوقت.
يمكن أن يكون استخدام محرك الدوران الفعال عالي النقل مفيدًا جدًا لتطبيقات متنوعة عسكرية أو صناعية أو سكنية.لإنتاج نظام فعال لتوليد الطاقة الشمسية ، تم تصميم محرك الدوران SE وبناؤه واختباره.
يُعتقد أن محرك SE slewing drive المستخدم في نظام التتبع الشمسي سيساهم بشكل كبير في زيادة كفاءة تجميع الطاقة من الألواح الكهروضوئية.استخدم محركي دوران SE في نظام تتبع شمسي واحد يسمح بالتحكم الدقيق في الارتفاع وزاوية السمت للوحة بالنسبة للشمس.تم الإبلاغ عن التتبع لمضاعفة إنتاجية الطاقة لنظام الطاقة الشمسية الكهروضوئية الثابتة.
البيانات الفنية لمحرك الدوران سلسلة SE
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | كفاءة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
| 1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | نعم | 6 |
| 3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤0.1 | نعم | 8 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | نعم | 12 |
| 7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | نعم | 21 |
| 9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤0.1 | نعم | 49 |
| 12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | نعم | 61 |
| 14 بوصة | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤0.1 | نعم | 63 |
| 17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤0.1 | نعم | 105 |
| 21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤0.1 | نعم | 149 |
| 25 بوصة | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | نعم | 204 |
| اسم المنتج | SE17 محرك الدوران مع محركات تروس 43Nm 24Vdc |
| عزم الإخراج | 9400 نيوتن |
| إمالة عزم الدوران | 135600 نيوتن |
| عقد العزم | 65040 نيوتن |
| التقييم المحوري الثابت | 980 كيلو نيوتن |
| التقييم الشعاعي الثابت | 390 كيلو نيوتن |
| التقييم المحوري الديناميكي | 490 كيلو نيوتن |
| التقييم الشعاعي الديناميكي | 245 كيلو نيوتن |
| بدائل المحرك | 380V / 220V AC Motor ، DC Motor |
| نمط المنتجات | محور مزدوجمحور واحدCPV / HCPV ؛طبق شمسيمكافئ.برج الطاقة الشمسية |
| ميزة التطبيق | نظام تتبع الطاقة الشمسية ، الماكينة الصناعية |
أبليكاتونس
أكثر تطبيقات محرك الدوران شيوعًا لمحركات الدوران ثنائية المحور هي أجهزة تعقب الطاقة الشمسية ثنائية المحور ، مثل المروحيات والخلايا الكهروضوئية المركزة (CPV) ، وأطباق القمر الصناعي أو الرادار.تشمل التطبيقات الأخرى مصاعد السيارات ، ومحددات تحديد موضع الذراع الآلية ، ومعدات المسرح.
