توفير محركات الدوران المبتكرة والفعالة من حيث التكلفة
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HangTuo |
| إصدار الشهادات: | CE, ISO9001 |
| رقم الموديل: | SE14 " |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | USD 410~510/Piece ~360/ pc |
| تفاصيل التغليف: | خشب رقائقيّ صندوق |
| وقت التسليم: | 15 ~ 45 يوما |
| شروط الدفع: | L/C, T/T, ويسترن يونيون |
| القدرة على العرض: | أجهزة الكمبيوتر 500 في الشهر |
| نموذج: | 14 بوصة | عقد العزم: | 54200 نيوتن متر |
|---|---|---|---|
| يميّل عزم ليّ: | 68000 نانومتر | عزم الدوران الناتج: | 6550 نانومتر |
| تحميل محوري: | 680 كيلو نيوتن | تحميل جذري: | 230 كيلو نيوتن |
| شهادة: | ISO9001، CE | مطلي: | متاح |
| ضمان: | 5 سنوات | الذاتي قفل: | نعم |
| تسليط الضوء: | دودة العتاد حلقة الدوران,دودة العتاد المحرك |
||

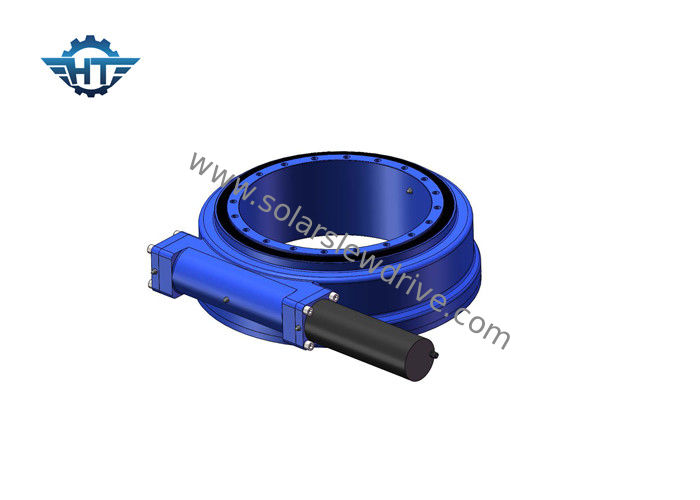

دودة العتاد محرك الأقراص مدفوعة بواسطة محرك كهربائي وصندوق التروس لنظام تتبع الطاقة الشمسية
وصف المنتج
يعد محرك الدوران ، والذي يطلق عليه أيضًا محمل الدوران الدائري ، نوعًا من المنتجات القادرة على تحمل الأحمال المحورية الكبيرة بسرعة منخفضة للغاية. واعتمادًا على النوع أيضًا مناسب تمامًا لامتصاص لحظة إمالة. تتوفر حلقات الدوران في النماذج الصناعية ، حيث يتم تصنيع الخواتم من الصلب المطروق وتنفذ أيضًا مسارات كروية صلبة. مع تحسن التكنولوجيا ، تستخدم المزيد من محركات الدوران تقنية دودة الساعة الرملية ، حيث يتم تشكيل الدودة لإشراك المزيد من الأسنان في الترس. ينتج عن هذا الارتباط المتزايد للأسنان مزيدًا من القوة والكفاءة والمتانة. يستخدم محرك الدوران تقنية الدودة القياسية التي تعتمد عليها الدودة على المستوى الأفقي تعتمد نسبة سرعة العمود على العلاقة بين عدد الخيوط على الدودة وعدد الأسنان في دودة العتاد أو العتاد. إنها منتجات قياسية لصناعات محددة مثل صناعة الطاقة الشمسية والتطبيقات المحمولة مثل الحفارات. يتم تشغيل الدودة بواسطة محرك كهربائي أو محرك هيدروليكي ، سواء تم دمجها مع صندوق تروس كوكبي إضافي أو علبة تروس دودة إلخ.
أداء سلسلة SE
| نموذج | نسبة | عزم الدوران الناتج (Nm) | إمالة عزم الدوران (Nm) | عقد عزم الدوران (نانومتر) | الحمل المحوري (kn) | تحميل شعاعي (kn) | كفاءة | الدقة (درجة) | الذاتي قفل | الوزن (كلغ) |
| 1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | نعم | 6 |
| 3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤0.1 | نعم | 8 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | نعم | 12 |
| 7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | نعم | 21 |
| 9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤0.1 | نعم | 49 |
| 12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | نعم | 61 |
| 14 " | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤0.1 | نعم | 63 |
| 17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤0.1 | نعم | 105 |
| 21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤0.1 | نعم | 149 |
| 25 " | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | نعم | 204 |
تركيب محرك الدوران
1. قم بتنظيف هيكل التركيب ، على سبيل المثال من اللحام ، الجلفنة ، البقايا ، الأوساخ ، إلخ.
2. ارفع محرك الدوران بمسامير العين.
3. يجب تثبيت محرك الدوران في حالة تفريغ.
4. يجب اتباع الإجراء التالي لتجنب الانحرافات بين قوى شد البراغي.
5. تطبيق السائل قفل الصفحات على المواضيع.
6. ضع سدادة قفل الخيط على فجوة الخيط تطلب قطع تركيب كاملة.
7. قم بتحميل البراغي مسبقًا. انظر النموذج العام في المخطط أدناه حول كيفية الحصول على عزم الدوران في تسلسل عرضي. ابدأ مع الحلقة الداخلية أو الخارجية. هل عزم الدوران بالعرض من جميع البراغي إلى 30 ٪ من تشديد عزم الدوران. ثم كرر عزم الدوران بالعرض إلى 80 ٪ من تشديد عزم الدوران. أخيرا عزم الدوران بالعرض إلى 100 ٪ من عزم الدوران تشديد.
1. أولا عزم الدوران تماما الداخلي أو الخارجي ، ثم القيام الطوق الآخر.
2. بمجرد تشديد المسمار ، يرجى وضع علامة دائم على رأس رأس المسمار إلى وضع الهيكل الثابت. سيتم استخدامه لاحقًا أثناء الفحص للتأكد من أن رأس البرغي لم يلف.
هناك العديد من التطبيقات حيث يمكن استخدام محرك دوار ، أساسي لأنه مناسب تمامًا للتطبيقات التي تتطلب تحميلًا للمحافظة على القوة وعزم الدوران.
تشمل التطبيقات النموذجية لمحرك الأرجوحة ، على سبيل المثال لا الحصر: تعقب الطاقة الشمسية ، وتوربينات الرياح ، ورافعة الرجال ، والآلات الهيدروليكية ، ومناولة التربة ، ورافعة حفارة ، ورفع ، والرافعات ، ومعدات الحفر ، والمعدات العسكرية.
