مكان المنشأ: | الصين |
اسم العلامة التجارية: | HangTuo |
إصدار الشهادات: | CE, ISO9001 |
رقم الموديل: | SE7 |
الحد الأدنى لكمية: | 1 قطعة |
---|---|
الأسعار: | USD 280~504 / pc |
تفاصيل التغليف: | مربع الخشب الرقائقي |
وقت التسليم: | 15 ~ 45 يوم |
شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
القدرة على العرض: | 2000 جهاز كمبيوتر شخصى شهريا |
نموذج: | 7 إنش | نسبة والعتاد: | 57: 1 |
---|---|---|---|
كفاءة: | 40٪ | دقيق: | < 0.1 درجة |
سائق: | محرك كهربائي ، هيدروليكي ، مؤازر | نوع: | الأفقي والرأسي |
تطبيق: | التطبيقات الصناعية وتصنيع المعدات الأصلية | اللون: | كما طلب |
تسليط الضوء: | حلقة الدوران والعتاد الدودي مقاس 7 بوصات,حلقة الدوران والعتاد الدودي 12vdc,حلقة الدوران والعتاد الدودي العكسي |

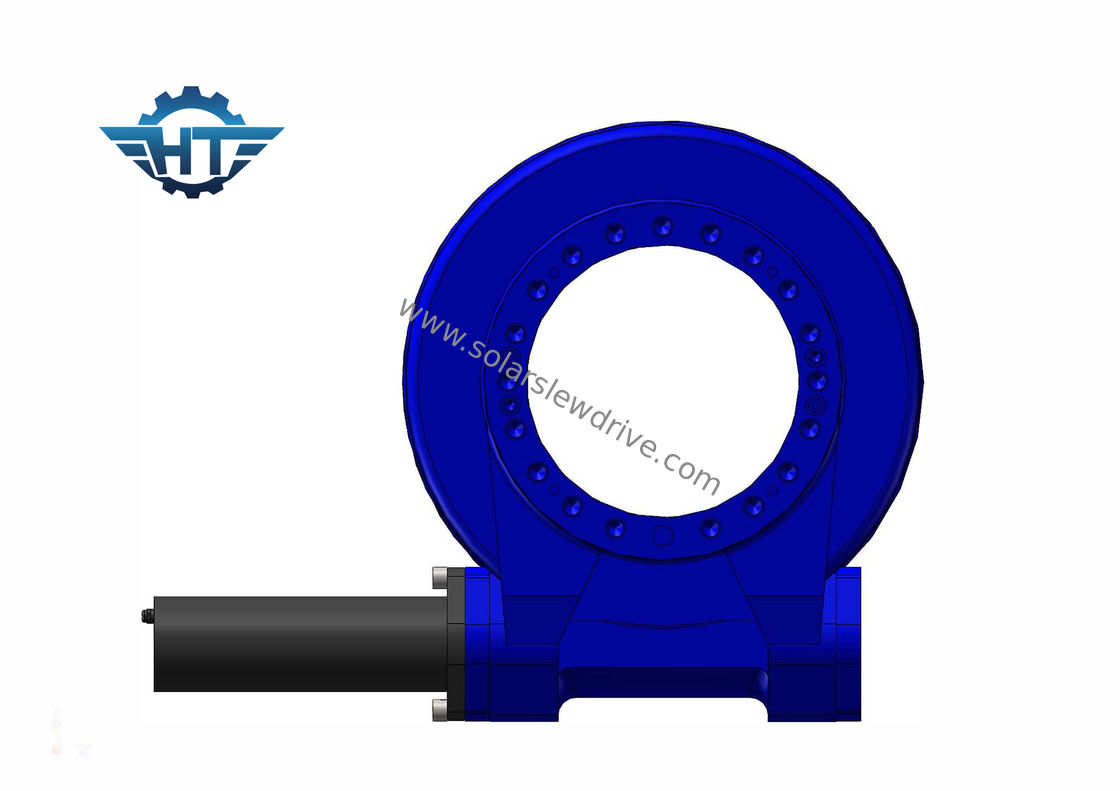

حلقة الدوران الصغيرة للردود الدودية الصغيرة مع محرك 12VDC لنظام تتبع PV و CSP
وصف المنتج
يتم تطبيق محرك الدوران المغلق بشكل أساسي على الحالة المرتفعة نسبيًا لمتطلبات عالية لمقاومة الغبار والمطر والمقاومة للتآكل.درجة الحماية IP66.
اسم العلامة التجارية: HT
رقم الموديل: SE7 ، 7 بوصة
المواد: 50 مليون ، 42 كرمو
الشهادات: ISO9001، CE
الضمان: 3 ~ 5 سنوات
مدة الحياة: 30 سنة
التعبئة: صندوق خشب رقائقي بإطار فولاذي
يختلف حجم محرك الأقراص الكبير ، وينقسم نموذج المواصفات الخاص به على أساس القطر التقريبي لمجرى السباق لمحامل الدوران: WD-080 ، WD-0130 ، WD-0170 ، WD-0223 ، WD-0343 ، WD-0419 ، WD-0478 و WD-0625 ومواصفات أخرى.معيار التسمية الخاص بالنموذج المحلي وفقًا لقطر مجرى السباق التقريبي لمحامل الدوران ، بالبوصة (1 بوصة = 25.4 مم) ، مقسم إلى: SE3 ، SE5 ، SE7 ، SE9 ، SE12 ، SE14 ، SE17 ، SE21 ، SE25 وغيرها من المواصفات.ممثل "WD" في وسيلة شرح النموذج الأجنبي يعني: اختصار Worm and drive ، و "SE" في وسيلة شرح النموذج المحلي: اختصار Slewing و Enclose.بغض النظر عن طريقة التسمية ، فإن أبعاد التركيب المقابلة ومعلمات الأداء لكل نموذج هي نفسها.
الميزات والتطبيقات
من خلال اعتماد محمل الدوران كمكون أساسي ، يمكن لمحرك الدوران أن يتحمل القوة المحورية والقوة الشعاعية ولحظة الإمالة في وقت واحد.يتم تطبيق محرك الدوران على نطاق واسع في المقطورات المعيارية ، وجميع أنواع الرافعات ، ومنصة العمل الجوية ، وأنظمة التتبع الشمسي وأنظمة طاقة الرياح.
معلمات محركات الدوران SE
نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | الحمولة الشعاعية (kN) | كفاءة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | نعم | 6 |
3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤0.1 | نعم | 8 |
5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | نعم | 12 |
7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | نعم | 21 |
9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤0.1 | نعم | 49 |
12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | نعم | 61 |
14 بوصة | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤0.1 | نعم | 63 |
17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤0.1 | نعم | 105 |
21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤0.1 | نعم | 149 |
25 بوصة | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | نعم | 204 |
50 مليونو42 كرمو |
