مكان المنشأ: | الصين |
اسم العلامة التجارية: | HangTuo |
إصدار الشهادات: | CE, ISO9001 |
رقم الموديل: | VE7 " |
الحد الأدنى لكمية: | 1 قطعة |
---|---|
الأسعار: | USD 280~504 / pc |
تفاصيل التغليف: | مربع الخشب الرقائقي |
وقت التسليم: | 15 ~ 45 يوم |
شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
القدرة على العرض: | 2000 جهاز كمبيوتر شخصى شهريا |
مواد: | 50 مليون ، 42 كرمو | نموذج: | VE7 " |
---|---|---|---|
نسبة والعتاد: | 57: 1 | تصنيف عزم الدوران الناتج: | 1750 نيوتن |
عقد العزم: | 13200 نيوتن | إمالة عزم الدوران: | 7000 نيوتن |
كفاءة: | 40٪ | لون قياسي: | رال 9006 |
تسليط الضوء: | محرك العتاد العمودي العمودي,محرك التروس الدودي المغلف,محرك الأقراص CE لمتعقب الطاقة الشمسية |

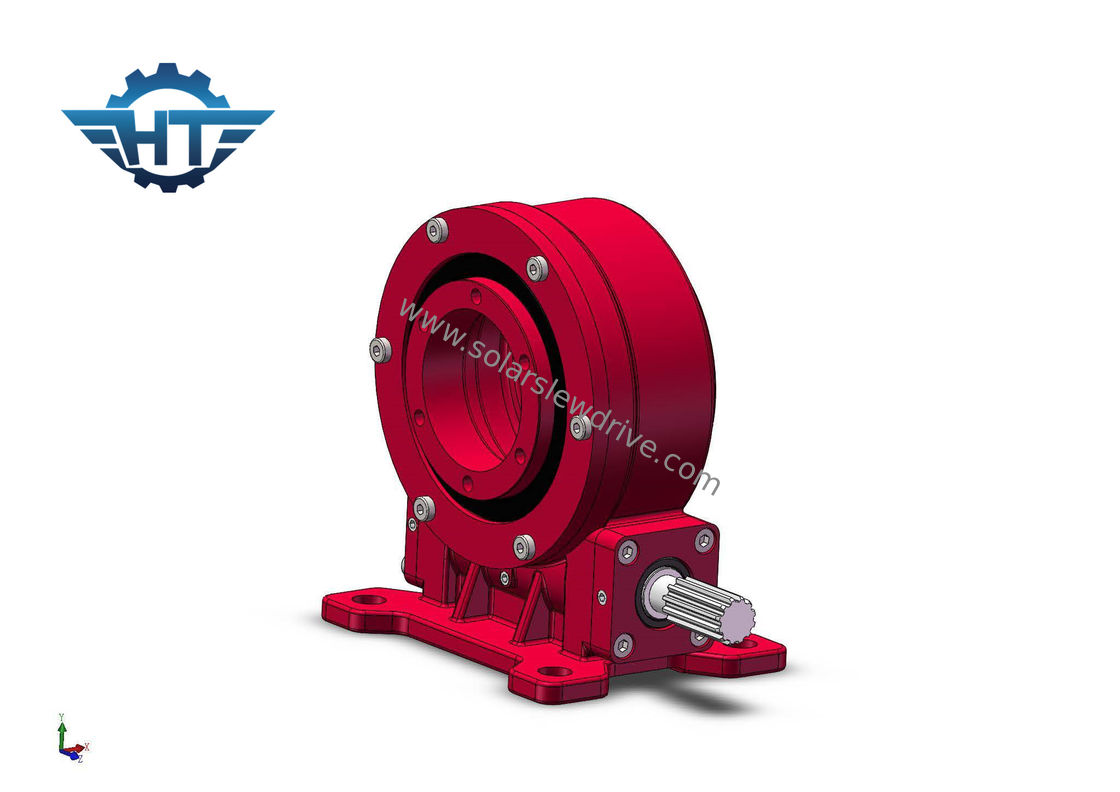

علبة التروس VE7 Slew Drive ، محرك دودة العتاد المغلف العمودي للعتاد الدودي لأجهزة التتبع
وصف
نظرًا لأن المكون الأساسي لجهاز القيادة يعتمد محمل الدوران ، فيمكنه في نفس الوقت تحمل تأثيرات القوة المحورية والقوة الشعاعية ولحظة الإمالة.بالمقارنة مع المنتجات الدوارة التقليدية ، فهي تتميز بخصائص التركيب البسيط وسهولة الصيانة وتوفير مساحة التثبيت إلى حد كبير.
مزايا
1. ارتفاع عزم الدوران الداعم لتحسين سلامة نظام تتبع الطاقة الشمسية
2. 360 درجة أو + 60 ~ -60 نطاق دوار ، أو حسب طلب العملاء
3. يلف محرك دودة في الداخل
4. متعدد الأسنان الاتصال لضمان حمولة عالية
5. وظيفة القفل الذاتي
البيانات الفنية لمحرك الدوران VE
نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (كيلو نيوتن) | تحميل شعاعي (كيلو نيوتن) | كفاءة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | ≤0.1 | نعم | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | ≤0.1 | نعم | 18 |
7 بوصة | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | ≤0.1 | نعم | 32 |
8 بوصة | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | ≤0.1 | نعم | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | ≤0.1 | نعم | 52 |
12 بوصة | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | ≤0.1 | نعم | 65 |
14 بوصة | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | ≤0.1 | نعم | 88 |
17 بوصة | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | ≤0.1 | نعم | 135 |
21 بوصة | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤0.1 | نعم | 192 |
25 بوصة | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤0.1 | نعم | 251 |
خدمات مخصصة
1. تصميم خاص يعتمد على تطبيقات ومشاريع مختلفة
2. يمكن مطابقة أنواع مختلفة من المحركات ، مثل المحركات الهيدروليكية ، والمحركات السائر ، والمحركات الكهربائية ، إلخ.
3. تتوفر ألوان مختلفة على أساس رمز RAL.لوننا القياسي هو RAL 9006.
مسرد المعلمات الرئيسية
إمالة عزم الدوران:هذا العزم هو حمل الجاذبية مضروبًا في المسافة بين موضع الحمل ومركز محمل الدوران.إذا كان العزم الفعلي أكبر من عزم الدوران المقدر لعزم الدوران ، فسيتم قلب محرك الدوران.
تحميل شعاعي: الحمل العمودي على محور الدوران
الحمل المحوري: الحمل الموازي لمحور الدوران
عقد العزم: إنه عزم الدوران العكسي ، عندما يدور محرك الأقراص بشكل عكسي ، ولا تتضرر الأجزاء ، يُطلق على أقصى عزم تم تحقيقه اسم عزم الدوران ، كما يُنظر إليه على أنه عزم دوران مكسور.
القفل الذاتي: فقط عندما يكون هناك حمل ، فإن محرك الدوران غير قادر على عكس الدوران وبالتالي يسمى القفل الذاتي.
