توفير محركات الدوران المبتكرة والفعالة من حيث التكلفة
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HangTuo |
| إصدار الشهادات: | CE, ISO9001 |
| رقم الموديل: | SE14 بوصة |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | USD 330~360/ pc |
| تفاصيل التغليف: | مربع الخشب الرقائقي |
| وقت التسليم: | 15 ~ 45 يوم |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 2000 جهاز كمبيوتر شخصى شهريا |
| رقم الموديل: | SE14 | عقد العزم: | 54200 نيوتن |
|---|---|---|---|
| إمالة عزم الدوران: | 68000 نيوتن | عزم الدوران الناتج: | 6550 نيوتن |
| تحميل محوري ثابت: | 680 كيلو نيوتن | تحميل جذري ثابت: | 230 كيلو نيوتن |
| مواد خام: | 50 مليون ، 42 كرمو | وزن: | 63 كجم |
| تسليط الضوء: | محرك دودة كبير لمقتفي الطاقة الشمسية,علبة تروس محرك هيدروليكي للعتاد الدودي,علبة تروس هيدروليكية لمحرك التدوير المغلق |
||

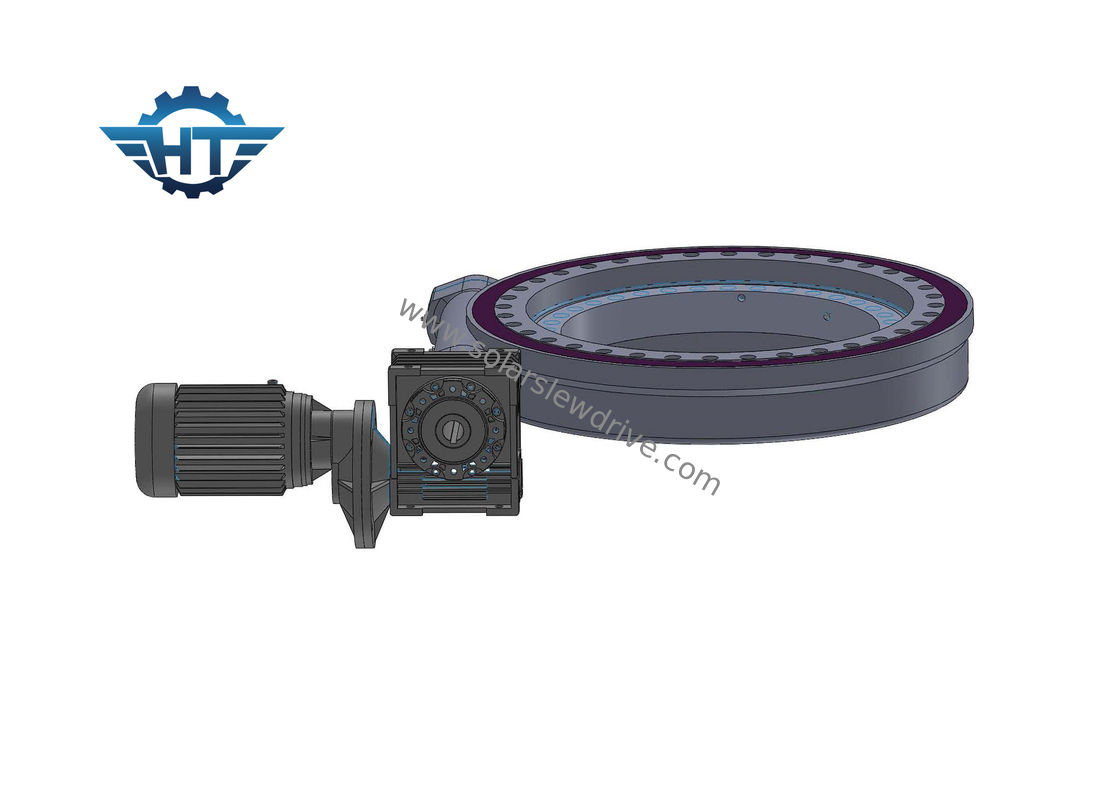

SE14 علبة التروس الهيدروليكية Slew Drive SE14 مع مبيت مغلق لتتبع الطاقة الشمسية
وصف المنتج
تم تجهيز محركات الأقراص القياسية بغطاء مفتوح بينما فشل السكن المفتوح في منح الأجزاء تصنيف IP جيد.محركات الدوران في Hangtuo مزودة بمبيت مغلق يوفر لمحرك الدوران حماية IP66 للدخول.يمكن أن يساعد ذلك محرك الدوران في بيئة قاسية.محرك الدوران لدينا يتميز بعمود دودة الساعة الرملية ذاتي القفل.بمجرد إرجاع مصدر الطاقة إلى الوضع المحايد ، يقوم عمود الدودة بإغلاق الحمل في موضعه دون الحاجة إلى أي جهاز فرملة خارجي.
معلمات الأداء لسلسلة SE
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | كفاءة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
| 1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | نعم | 6 |
| 3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤0.1 | نعم | 8 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | نعم | 12 |
| 7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | نعم | 21 |
| 9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤0.1 | نعم | 49 |
| 12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | نعم | 61 |
| 14 بوصة | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤0.1 | نعم | 63 |
| 17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤0.1 | نعم | 105 |
| 21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤0.1 | نعم | 149 |
| 25 بوصة | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | نعم | 204 |
تطبيق
تشمل التطبيقات النموذجية أجهزة التعقب بالطاقة الشمسية ، وتوربينات الرياح ، وهوائي الأقمار الصناعية وأطباق الرادار ، ورافعات الشاحنات ، ورافعات الأشخاص ، ومعدات المرافق ، وملحقات المعدات الهيدروليكية ، ومعدات الأدوات النفطية ، ومناولي الإطارات ، والحفارات ، ومصاعد السيارات ، والروبوت ، إلخ.
النقل والمناولة والتخزين
النقل في وضع أفقي فقط ، يجب تجنب التأثيرات.
ارتدِ قفازات العمل وكن حذرًا عند التعامل مع محرك الأقراص الكبير.
استخدم فتحات الحلقات الموجودة في محركات الأقراص الكبيرة لتثبيت البراغي من أجل الرفع والتعامل والتثبيت الآمنين.
يخزن فقط في وضع أفقي وفي غرف مغلقة ، ويبعده عن البلل ، حماية السطح من التآكل للأسطح المكشوفة تدوم حوالي شهر واحد في عبوات مغلقة.يتطلب التخزين لفترة أطول تدابير وقائية خاصة.
نقل حلقات عدد كبيرة غير معبأة
استخدم معدات رفع مناسبة / لا تنقل المنتج عموديًا أبدًا
يمكن نقل محركات الأقراص الكبيرة غير المعبأة مع معدات الرفع في الظروف التالية:
1.يجب تكوين معدات الرفع بشكل مناسب لحمل نقل الوحدة.
2. يجب تكوين البراغي الحلقية بشكل مناسب لوزن وحدة النقل.
3.يجب أن يتم نقل محرك العدد الكبير فقط من تلقاء نفسه.
4. يتم النقل داخل الشركة بشكل أفقي فقط.
