توفير محركات الدوران المبتكرة والفعالة من حيث التكلفة
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HangTuo |
| إصدار الشهادات: | CE, ISO9001 |
| رقم الموديل: | VE9 |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | USD 100~1600/ pc |
| تفاصيل التغليف: | مربع الخشب الرقائقي |
| وقت التسليم: | 15 ~ 45 يوم |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 500 قطعة شهريا |
| اسم العلامة التجارية: | Hangtuo | دودة والعتاد المواد: | 50 مليون ، 42 كرمو |
|---|---|---|---|
| نوع المنتج: | محور واحد | شهادة: | ISO9001 ، م |
| محرك: | 220 فولت تيار متردد | اعمال صيانة: | كل 5 سنوات |
| اللون: | كما طلب | القفل الذاتي: | نعم |
| تسليط الضوء: | محرك العتاد الدودي المخصص,محرك الدوران الأفقي,محرك الدوران الأفقي vE9 |
||
2

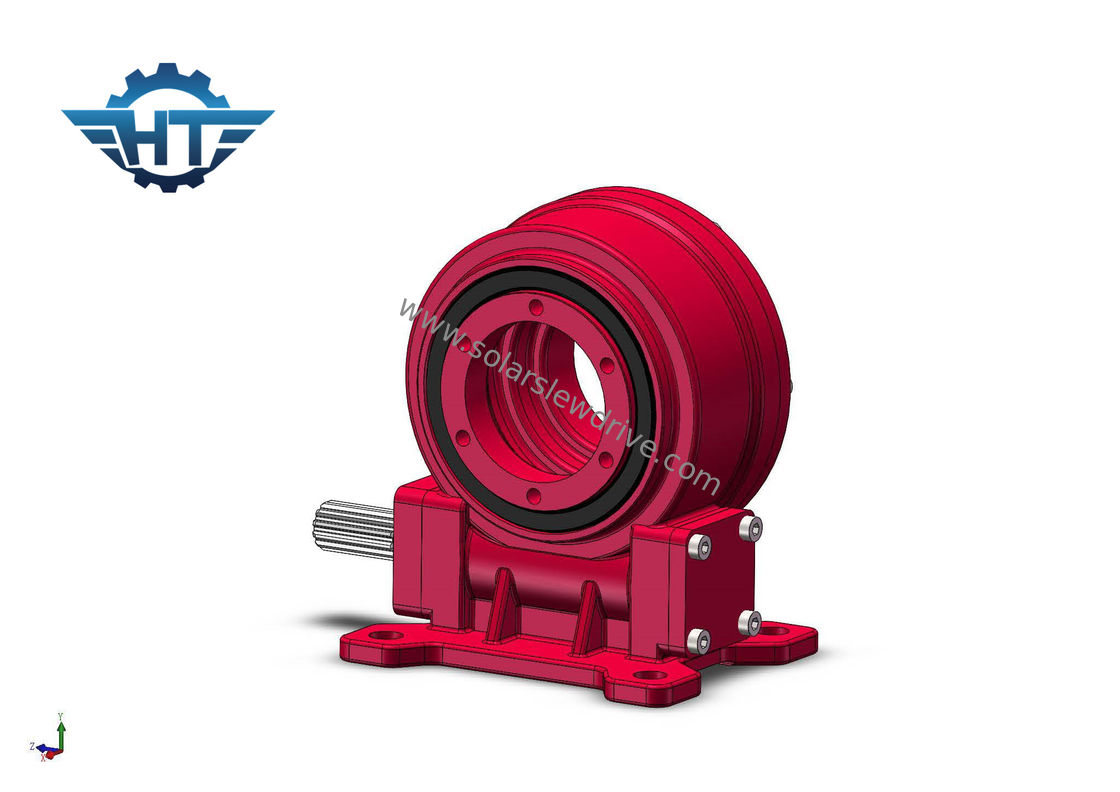

VE9 Custom Worm Gear Slew Drive ، 30 عامًا من الحياة الميدانية لنظام التتبع الشمسي الأفقي
وصف الترس الدودي القياسي
VE9 هو نوع قياسي من محرك الدوران الذي يستخدم على نطاق واسع في نظام التتبع الشمسي الأفقي أحادي المحور.
بالنسبة لنظام التتبع الشمسي ، وفقًا لخصائص بنائه ، يتم تقسيم أجهزة تعقب الطاقة الشمسية إلى:
1. بتتبع tiltd
تعد أجهزة تتبع الإمالة أبسط طريقة يتم تصنيعها وتدويرها حول محور الشرق والغرب.ترتفع أو تنخفض اللوح الشمسي (عادة مرتين في السنة يدويًا) باتجاه الأفق ، بحيث تكون الزاوية على الأرض مثالية إحصائيًا وفقًا للموسمية.توفر أجهزة التتبع هذه زيادة في الإنتاج بنسبة تقل عن 10٪ ، وذلك نادرًا ما يبرر وجود آلية مؤازرة.
2. بتتبع أفقي واحد
تهدف أجهزة التتبع الفردية المسطحة إلى تتبع الشمس في جميع أنحاء السماء في رحلتهم اليومية ، بغض النظر عن موسم الاستخدام.في هذه الحالة يكون محور الدوران بين الشمال والجنوب ، بينما يتم تجاهل ارتفاع الشمس فوق الأفق.تعد أجهزة التتبع هذه مناسبة بشكل خاص لبلدان خطوط العرض المنخفضة ، حيث يكون مسار الشمس ، في المتوسط ، أوسع خلال العام.يكون الدوران المطلوب لهذه الهياكل أوسع من الميل ، وأحيانًا يصل إلى ± 60 درجة.
يسمح هؤلاء المتابعون بزيادة إنتاج الطاقة بنسبة 15٪ تقريبًا ، مقارنةً بالنظام الكهروضوئي الثابت.
3. بتتبع المحور المزدوج
أجهزة تعقب الطاقة الشمسية بدرجتين من الحرية
تتمتع أجهزة تعقب الطاقة الشمسية الأكثر تطوراً بدرجتين من الحرية ، بهدف مواءمة الألواح الكهروضوئية المتعامدة بشكل مثالي مع أشعة الشمس في الوقت الفعلي.الطريقة الأرخص ، ولكن ليست الوحيدة ، للقيام بها هي تركيب جهاز تعقب على آخر.مع أجهزة التتبع الشمسية هذه ، هناك زيادات في إنتاج الكهرباء تصل إلى 35٪ -40٪.
المعايير الفنية لنموذج VE
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | كفاءة | القفل الذاتي | الوزن (كجم) |
| 3 بوصة | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | نعم | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | نعم | 18 |
| 7 بوصة | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | نعم | 32 |
| 8 بوصة | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | نعم | 28 |
| 9 بوصة | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | نعم | 52 |
| 12 بوصة | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | نعم | 65 |
| 14 بوصة | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | نعم | 88 |
| 17 بوصة | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | نعم | 135 |
| 21 بوصة | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | نعم | 192 |
| 25 بوصة | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | نعم | 251 |
مزايا جهاز تعقب الطاقة الشمسية بمحرك الدوران
الشمس هدف متحرك باستمرار.يتحرك جهاز تعقب الطاقة الشمسية ذو المحور المفرد من الشرق إلى الغرب يوميًا للحصول على أكبر قدر من ضوء الشمس ، بينما تتحرك متعقبات الطاقة الشمسية ثنائية المحور مع الشمس من الفجر إلى الغسق ليس فقط من الشرق إلى الغرب ولكن أيضًا من الشمال إلى الجنوب لتعظيم إنتاج الطاقة في جميع أنحاء يوم.
