مكان المنشأ: | الصين |
اسم العلامة التجارية: | HangTuo |
إصدار الشهادات: | CE, ISO9001 |
رقم الموديل: | VE6 |
الحد الأدنى لكمية: | 1 قطعة |
---|---|
الأسعار: | USD 100~1100 / pc |
تفاصيل التغليف: | مربع الخشب الرقائقي |
وقت التسليم: | 15 ~ 45 يوم |
شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
القدرة على العرض: | 2000 جهاز كمبيوتر شخصى شهريا |
نوع: | التروس الدودية والدودة VE6 | مادة: | 42CrMo أو 50Mn |
---|---|---|---|
ضمان: | 5 ~ 10 سنوات | مقاس: | 6 بوصة |
نوع الأسنان: | سن حلزوني | Slew Drive Motor: | AC / DC / Hydarulic |
اللون: | الزبون مطلوب | تطبيق: | تعقب الطاقة الشمسية |
تسليط الضوء: | محرك حلقة الدوران المركزة للطاقة الشمسية,محرك حلقة الدوران للبيت المغلق,محرك الدوران الكهربائي IP66 |

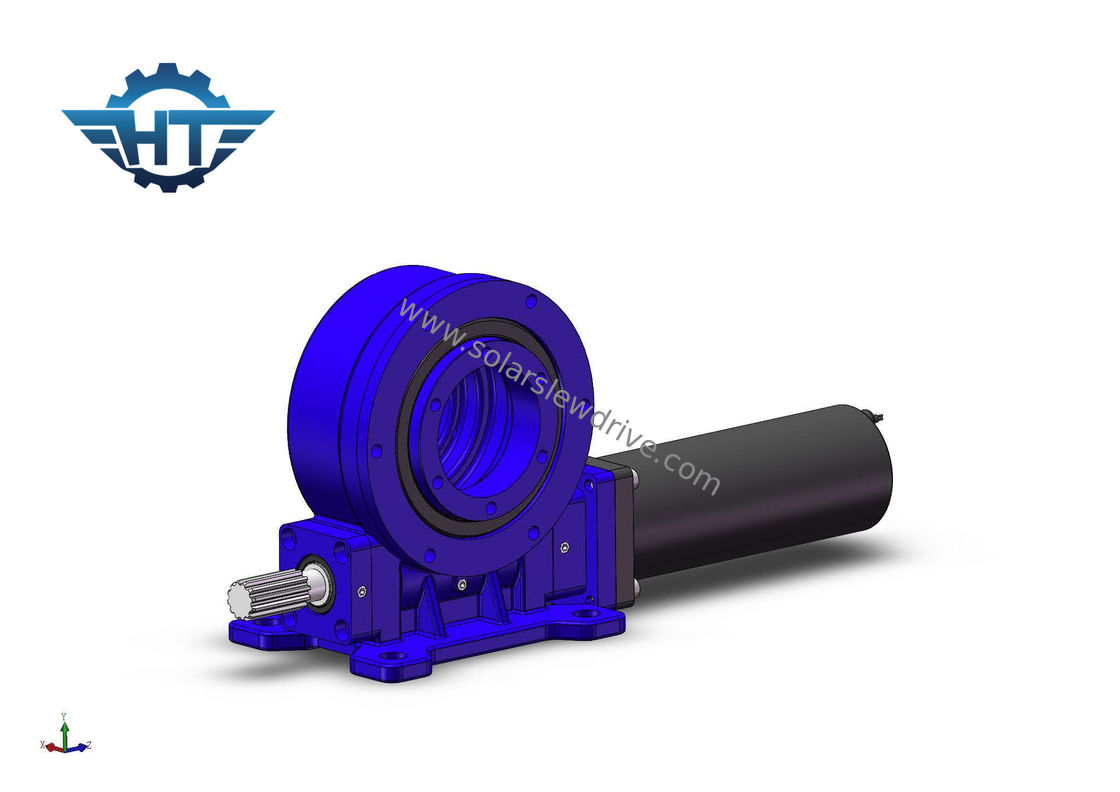

محرك ترس دودة مغلف واحد ، منزل مغلق IP66 للطاقة الشمسية المركزة
محرك الدوران وصف علبة التروس
محرك Slew عبارة عن وحدة شاملة تتكون من حلقة كبيرة ، وترس ، ومبيت ، ومحرك (كهربائي أو هيدروليكي) وهي مصممة للتحميل المحوري والشعاعي واللحظي.لقد طورنا محركات الأقراص ذات التروس الدودية عالية رد الفعل العكسي خصيصًا للتطبيقات التي تتطلب دقة عالية.
سمات
1. مدعوم بتقنية دودة الساعة الرملية (غلاف مزدوج) ، وزيادة الحمل ، وكفاءة عالية ودقة.
2. تصنيع مجموعة متنوعة من أنماط القيادة ، وأحجام النماذج ، ونطاقات الأداء ، وخيارات الختم ، وخصائص التركيب.
3. أحجام النماذج القياسية من 75mm إلى 800mm في القطر.
4. رد فعل عنيف ، رد فعل عنيف تقريبا صفر
5. القفل الذاتي
خيارات متعددة لمحرك التروس الدودي
1. نسبة تخفيض السرعة من 31: 1 إلى 150: 1
2. أفقيًا أو رأسيًا أو مزيجًا من تركيب عدة محاور
3. دودة واحدة أو دودة مزدوجة
4. خيار المحرك الكهربائي أو الهيدروليكي
5. السكن: مفتوح أو مغلق
6. تكوينات المدخلات المخصصة
7. تصاميم مخصصة حسب متطلبات التطبيق
معلومات تقنية
معلمات أداء نموذج VE | ||||||||||||
نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (نيوتن متر) | عزم الدوران (نانومتر) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | الدقة (درجة) | دقة | IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
3 بوصة | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40٪ | ≤0.10 | 66 | -40 + 120 | نعم | 12 كجم |
5 " | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40٪ | ≤0.10 | 66 | -40 + 120 | نعم | 18 كجم |
7 بوصة | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40٪ | ≤0.10 | 66 | -40 + 120 | نعم | 32 كجم |
8 بوصة | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40٪ | ≤0.10 | 66 | -40 + 120 | نعم | 28 كجم |
9 بوصة | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40٪ | ≤0.10 | 66 | -40 + 120 | نعم | 52 كجم |
12 بوصة | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40٪ | ≤0.10 | 66 | -40 + 120 | نعم | 65 كجم |
14 بوصة | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40٪ | ≤0.10 | 66 | -40 + 120 | نعم | 88 كجم |
17 بوصة | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40٪ | ≤0.10 | 66 | -40 + 120 | نعم | 135 كجم |
21 بوصة | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40٪ | ≤0.10 | 66 | -40 + 120 | نعم | 192 كجم |
25 بوصة | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40٪ | ≤0.10 | 66 | -40 + 120 | نعم | 251 كجم |
