توفير محركات الدوران المبتكرة والفعالة من حيث التكلفة
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HangTuo |
| إصدار الشهادات: | CE, ISO9001 |
| رقم الموديل: | VE9 |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | USD 360/ pc |
| تفاصيل التغليف: | مربع الخشب الرقائقي |
| وقت التسليم: | 15 ~ 45 يومًا |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 500 قطعة في الشهر |
| نسبة: | 61 إلى 1 علبة التروس | مادة: | 50 مليون ، 42 كرمو |
|---|---|---|---|
| ميزة: | آلية قفل العتاد | شهادة: | ISO9001 ، م |
| سائق: | 12 / 24VDC | اعمال صيانة: | كل 5 سنوات |
| اللون: | كما طلب | أصل: | تشانغتشو ، الصين |
| تسليط الضوء: | آلية قفل التروس,محرك حلقة الدوران,محرك حلقة الدوران 42CrMo |
||

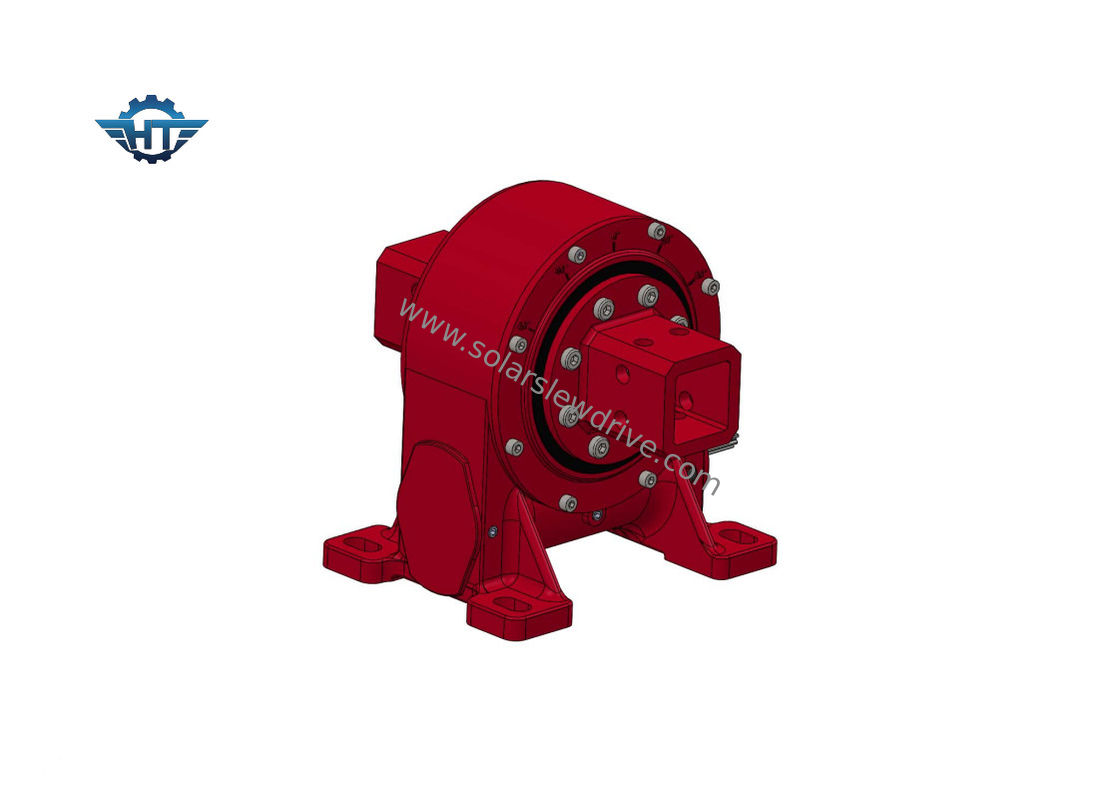

VE9 المدمجة دودة علبة التروس محرك الدوران لمحور المقتفي الشمسية
علبة التروس الدودية المدمجةوصف
تسليم يمكن الاعتماد عليه - يتم شحن معظم الطلبات في غضون 15 يومًا أو أقل ، للمواسم المزدحمة ، في غضون 30 يومًا
الدعم الفني - المهندسين على أهبة الاستعداد للمساعدة
محركات دوران عالية الجودة بسعر عادل - لدينا مصنعنا الخاص مع المنتجات التي تلبي أو تتجاوز جودة جميع العلامات التجارية الكبرى وسنستخدم طرق الشحن الاقتصادية بناءً على الطلبات المختلفة لإبقائك في حدود الميزانية
عمليات التشغيل والصيانة - عمليات التشغيل والصيانة سهلة وتخفض الرسوم الخاصة بك
مجموعات VE9 Worm Gear ورقة البيانات
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | كفاءة | القفل الذاتي | الوزن (كجم) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | نعم | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | نعم | 18 |
| 7 بوصة | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | نعم | 32 |
| 8 بوصة | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | نعم | 28 |
| 9 بوصة | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | نعم | 52 |
| 12 بوصة | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | نعم | 65 |
| 14 بوصة | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | نعم | 88 |
| 17 بوصة | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | نعم | 135 |
| 21 بوصة | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | نعم | 192 |
| 25 بوصة | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | نعم | 251 |
التركيب
1. التحضير
1.1 تحقق من محرك الأقراص الكبير بحثًا عن أي ضرر مادي.
1.2 تنظيف الأسطح الداعمة
2. تصاعد البراغي
بصفتنا الشركة المصنعة لعلبة التروس ، فإننا لا نوفر أدوات التثبيت المستخدمة أو نضمنها أو نوصي بها.يرجى توخي الحذر الشديد عند تحديد هذا العنصر الذي سيربط منتجنا بمنتجك.
يجب استخدام الأحجام والأرقام ودرجات الجودة المحددة.
يجب ملاحظة نسبة التماسك (طول القبضة إلى قطر البرغي) من الحد الأدنى 1.5 إلى الحد الأقصى 2.
يجب ألا يُسمح باستخدام البراغي ذات العمود الملولب بالكامل.
تتأثر وظيفة القيادة البطيئة ، والعمر ، والمتانة لوصلة البرغي في حالة عدم الامتثال.
استخدم غسالات مسطحة ذات حجم مناسب واختيار قوة لعزم الدوران المشدود بحيث لا يتم تجاوز الضغط البيني المسموح به.
يتم تثبيت مسامير التثبيت في الحالات العادية بشكل كافٍ عن طريق التحميل المسبق الصحيح.
ملاحظة: لا يجوز استخدام الحلقات المنقسمة والغسالات المنقسمة وما إلى ذلك.
شد عزم الدوران والأحمال الأولية لتركيب البراغي.
|
شد عزم الدوران |
تصاعد أبعاد الترباس |
|||||
| فصل |
م 6 (1 / 4-20UNC) |
م 8 (5 / 16-18UNC) |
م 10 (3 / 8-16UNC) |
م 12 (7 / 16-14UNC) |
م 16 (5 / 8-11UNC) |
م 20 (3 / 4-10UNC) |
| فئة 8.8 | 10.2 ميل بحري | 24.7 ميل بحري | 49 ميل بحري | 85.5 ميل بحري | 212.2 ميل بحري | 414 ميل بحري |
| فئة 10.9 | 14.3 ميل بحري | 34.8 ميل بحري | 68.9 ميل بحري | 120.2 ميل بحري | 298.4 ميل بحري | 582.1 ميل بحري |
| فئة 12.9 | 17.2 ميل بحري | 41.7 ميل بحري | 82.7 ميل بحري | 144.2 ميل بحري | 358.1 ميل بحري |
689.5 ميل بحري |
