توفير محركات الدوران المبتكرة والفعالة من حيث التكلفة

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HangTuo |
| إصدار الشهادات: | CE, ISO9001 |
| رقم الموديل: | 7 إنش |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | USD 280~504 / pc |
| تفاصيل التغليف: | مربع الخشب الرقائقي |
| وقت التسليم: | 15 ~ 45 يومًا |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 2000 قطعة شهريا |
| مادة: | 50 مليون ، 42 كرمو | نموذج: | دودة جير 7 بوصة |
|---|---|---|---|
| نسبة والعتاد: | 31: 1 | كفاءة: | 40٪ |
| دقيق: | ＜ 0.1 درجة | سائق: | كهربائي / هيدروليكي / مؤازر |
| اللون: | الرمادي الفضي | مكان المنشأ: | تشانغتشو ، الصين |
| تسليط الضوء: | 7 بوصة محرك الساعة الرملية Slew Drive,parabolic trough Hourglass Slew Drive,Hourglass Worm Zero Backlash Slew Drive |
||

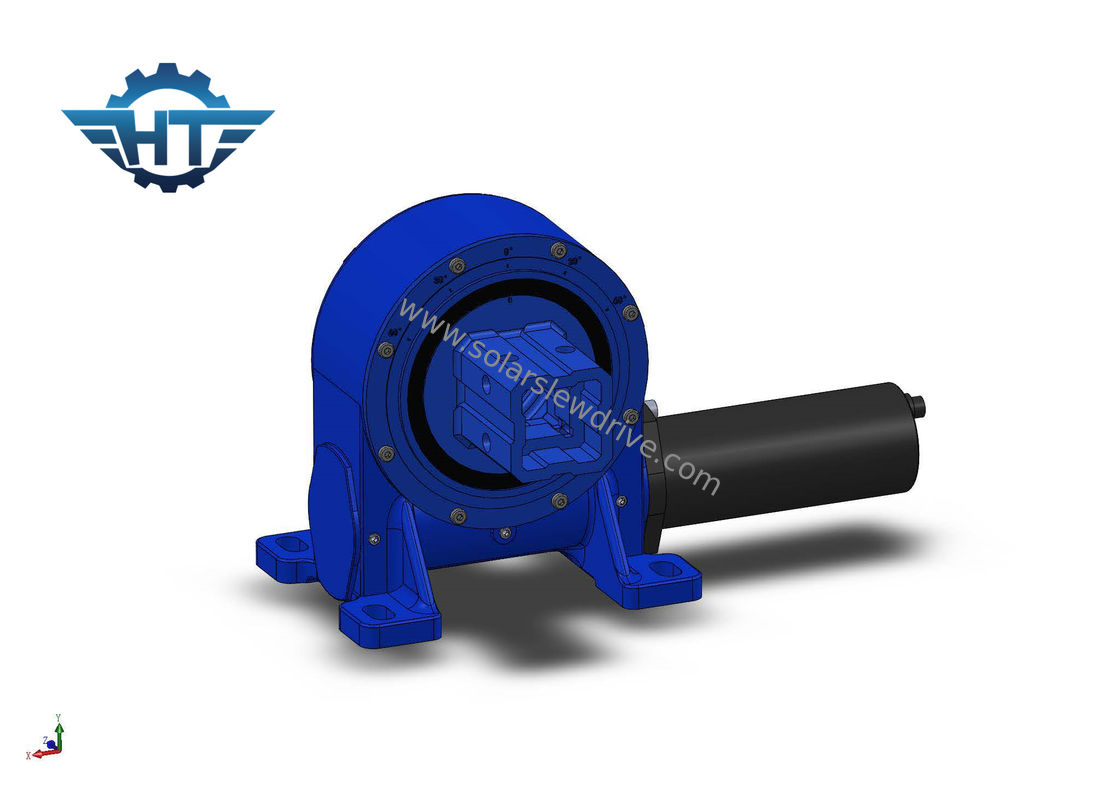

محرك أقراص بدون رد فعل عنيف مع دودة الساعة الرملية للقطع المكافئ والحوض الصغير
وصف Zero Backlash Worm Gear Slewing Drive
تُستخدم محركات الدوران والعتاد الدودي الصفري بشكل أساسي في تطبيقات CSP مثل القطع المكافئ أو الحوض الصغير ، وهو نوع من نظام مكثف الحرارة الذي يمكنه امتصاص الحرارة إلى مادة كيميائية معينة ونقل الحرارة إلى الكهرباء.
اسم المنتج: VE7.0
سرعة الإخراج العادية: 0.03 دورة في الدقيقة
عزم الدوران الناتج العادي: 7320 نيوتن متر
الحد الأقصى لعزم الإخراج: 10980 نيوتن متر
عزم دوران الإمالة: 8 كيلو نيوتن متر
عقد عزم الدوران: 39 كيلو نيوتن متر
الحمل المحوري الثابت: 30 كيلو نيوتن
الحمولة الشعاعية الثابتة: 100 كيلو نيوتن
نسبة الدوران: 51: 1
إزالة رد الفعل العكسي: ＜ ＝ 0.15 درجة
IP (فئة): 66
نجاعة: 40٪
درجة الحرارة: -40 درجة مئوية إلى + 120 درجة مئوية
بيانات أداء محرك المخفض
الفولطية المقدرة: 24 VDC
التيار العادي: <7.5A
الطاقة الناتجة: 126 وات
سرعة الإخراج: 1.6 دورة في الدقيقة
عزم الإخراج: 359 نيوتن متر
الحد الأقصى لعزم الإخراج: 538 نيوتن متر
الضوضاء: <65 ديسيبل
مزايا
1. دوران 360 درجة
2. توصيل محرك القيادة من الجانب الأيسر أو الأيمن ،
3. أثناء التثبيت ، ليس من الضروري تعديل خلوص التروس.تم تعيين هذا بالفعل من قبل المنتج قبل المصنع
4. تركيب بسيط وصيانة منخفضة
5. الاستغلال الرشيد للفضاء
6. الترس ذاتي القفل.لذلك الفرامل ليست ضرورية
7. طريقة سهلة وطلاقة للبدء والتوقف
8. دقة عالية
مواصفات محرك الدوران العمودي ذو الارتداد العكسي الصفري
| نموذج | نسبة | عزم الدوران الناتج المقدر | إمالة عزم الدوران | الحمل المحوري | تحميل شعاعي | عقد العزم | كفاءة | دقة | القفل الذاتي | وزن |
| نانومتر | نانومتر | كيلو نيوتن | كيلو نيوتن | نانومتر | الدرجة العلمية | نعم | كلغ | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40٪ | ≤0.1 | نعم | 13 كجم |
| 5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40٪ | ≤0.1 | نعم | 18 كجم |
| 7 بوصة | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40٪ | ≤0.1 | نعم | 28 كجم |
| 8 بوصة | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40٪ | ≤0.1 | نعم | 35 كجم |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40٪ | ≤0.1 | نعم | 51 كجم |
| 12 بوصة | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40٪ | ≤0.1 | نعم | 61 كجم |
| 14 بوصة | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40٪ | ≤0.1 | نعم | 78 كجم |
| 17 بوصة | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40٪ | ≤0.1 | نعم | 105 كجم |
| 21 بوصة | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40٪ | ≤0.1 | نعم | 185 كجم |
| 25 بوصة | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40٪ | ≤0.1 | نعم | 244 كجم |
مجال التقديم
تشمل التطبيقات النموذجية أجهزة التعقب بالطاقة الشمسية ، وتوربينات الرياح ، وأطباق الأقمار الصناعية والرادار ، ورافعات الشاحنات ، ورافعات الأشخاص ، ومعدات المرافق ، وملحقات المعدات الهيدروليكية ، ومعدات أدوات الزيت ، ومناولي الإطارات ، والحفارات ، ومصاعد السيارات.
