توفير محركات الدوران المبتكرة والفعالة من حيث التكلفة
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HangTuo |
| إصدار الشهادات: | CE, ISO9001 |
| رقم الموديل: | VE9 |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | USD 280~504 / pc |
| تفاصيل التغليف: | مربع الخشب الرقائقي |
| وقت التسليم: | 15 ~ 45 يومًا |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 2000 قطعة شهريا |
| نوع: | محرك الدوران | مكان المنشأ: | تشانغتشو ، الصين (البر الرئيسي) |
|---|---|---|---|
| محرك: | محرك DC بدون فرشات | ميزة: | مغلق تماما |
| مادة: | 42CrMo أو 50Mn | ضمان: | 5 ~ 10 سنوات |
| بحجم: | 3 بوصة إلى 25 بوصة | طلب: | نظام الطاقة الشمسية |
| تسليط الضوء: | علبة تروس محرك مجموعة كبيرة VE9 المدمجة,علبة تروس محرك مجموعة كبيرة مخفض 24 فولت,علبة تروس محرك طاقة شمسية كبيرة |
||

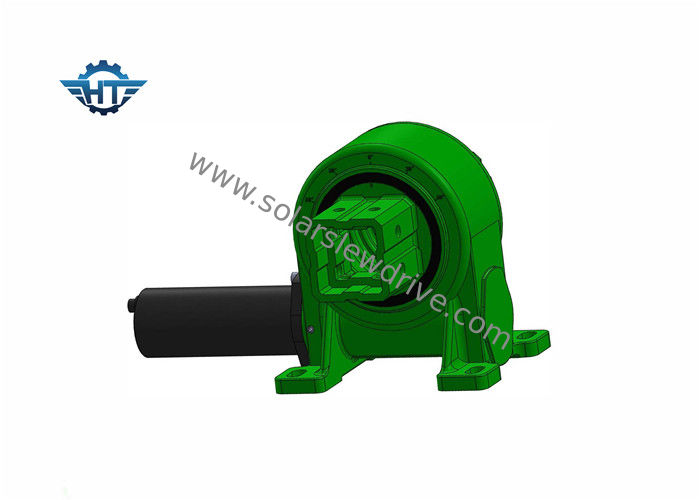

محرك دوران علبة التروس الدودية المدمجة VE9 مع مخفض علبة التروس 24 فولت للطاقة الشمسية
وصف محرك الساعة الرملية دودة العتاد
تم تصميم محرك كبير للتعامل مع الأحمال الشعاعية أو المحورية باستخدام عزم دوران مرتفع.معدات التعدين ، والبناء ، وتشغيل المعادن ، والطاقة الشمسية الكهروضوئية ، والطاقة الشمسية المركزة والتطبيقات الأخرى التي تتطلب قوة لا هوادة فيها جنبًا إلى جنب مع الدقة التي لا تشوبها شائبة ، تستخدم تقنية الدوران من أجل السلامة والدقة.
محرك سلسلة أحادي المحور مستخدم في نظام تتبع ذو محور أحادي مسطح ، والذي يعتبر قوسًا عبارة عن ترتيب بين الشمال والجنوب ونظام تتبع بين الشرق والغرب.وفقًا للخوارزمية الفلكية ، سيتحمل المحرك الكبير الذي يقوده المحرك عزم دوران مرتفعًا لقيادة النظام بأكمله ، بحيث يمكن للنظام تتبع سمت الشمس ، إلى أقصى حد ممكن لتحسين أشعة الشمس على سطح تشعيع الوحدة الكهروضوئية وبالتالي زيادة توليد الطاقة.
يعتمد هذا بشكل أساسي على مبدأ تصميم نظام التتبع ، نظرًا لتأثير دوران الأرض ، بالنسبة لموقع ثابت على الأرض ، ودورة الشمس على مدار العام ، كما تتغير زاوية الإضاءة باستمرار.تم تثبيت نظام التتبع الشمسي للحفاظ على الألواح الشمسية لتتبع الشمس وزيادة كمية الإشعاع الشمسي التي تتلقاها المصفوفات الكهروضوئية ، وبالتالي زيادة السعة الإجمالية لأنظمة توليد الطاقة الشمسية الكهروضوئية.
علبة التروس الدودية VE Slew Drive البيانات الفنية
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | كفاءة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | ≤0.1 | نعم | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | ≤0.1 | نعم | 18 |
| 7 بوصة | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | ≤0.1 | نعم | 32 |
| 8 بوصة | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | ≤0.1 | نعم | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | ≤0.1 | نعم | 52 |
| 12 بوصة | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | ≤0.1 | نعم | 65 |
| 14 بوصة | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | ≤0.1 | نعم | 88 |
| 17 بوصة | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | ≤0.1 | نعم | 135 |
| 21 بوصة | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤0.1 | نعم | 192 |
| 25 بوصة | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤0.1 | نعم | 251 |
بيانات المحرك
الفولطية V / DC: 24vdc
سرعة عدم التحميل RPM: 1200 ± 10٪
تيار عدم التحميل أ: <0.1 أ
عزم الدوران المقنن NM: 0.12
السرعة RPM: 800 ± 10٪
الحمل الحالي أ: ＜ 1A
الطاقة المقدرة W: ＜ 10W
معلمة خرج العتاد:
نسبة السرعة: 399: 1
عزم الدوران الناتج المقدر NM: 32
سرعة الإخراج RPM: 2 ± 0.5
إخراج القاعة: 2
نوع القاعة: 40 ف / 39
جهد إدخال القاعة V: 5 ~ 24
تعريف الأسلاك:
1. أحمر سميك: موتور +
2. أسود سميك: محرك -
3. أصفر أخضر: GND
4. رقيق أصفر: قاعة ب
5. رقيقة حمراء: قاعة + 24V
6. رقيقة سوداء: قاعة GND
7. رقيقة الخضراء: القاعة أ
أبعاد
