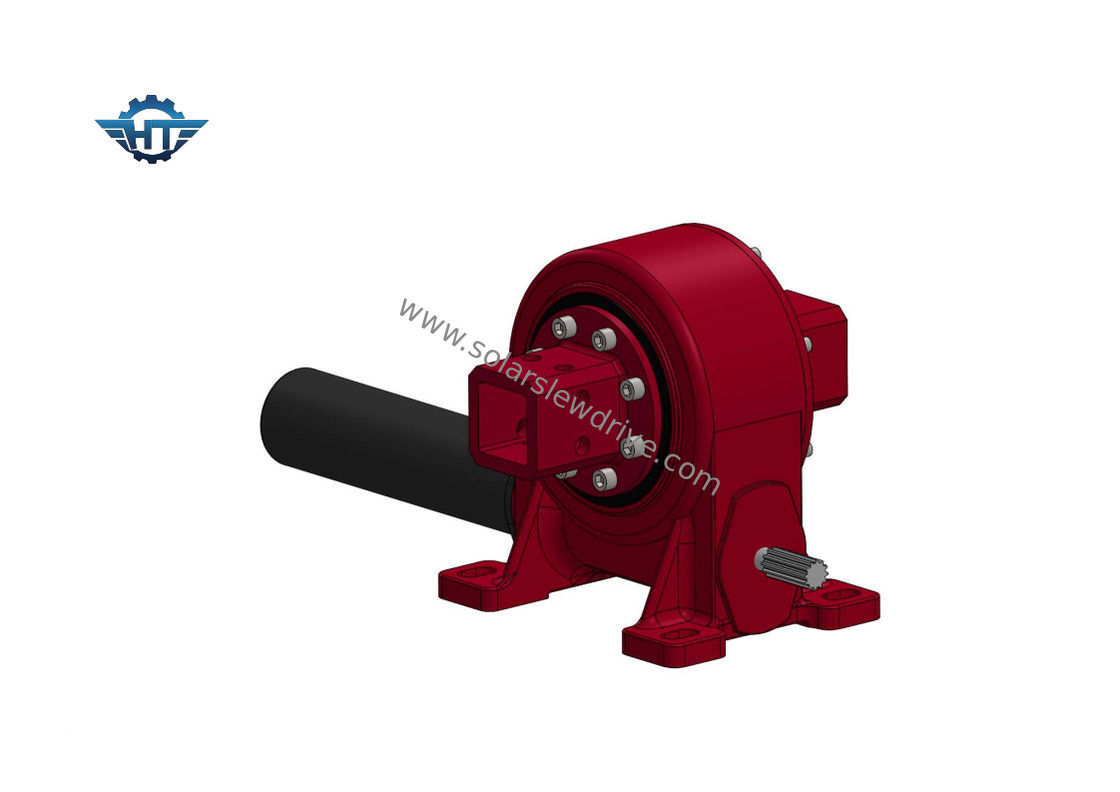

VE7 المغلف علبة التروس الدودية Slew Drive للمحور الأفقي المفرد

VE7 المغلف علبة التروس الدودية Slew Drive للمحور الأفقي المفرد

  • VE7 المغلف علبة التروس الدودية Slew Drive للمحور الأفقي المفرد
  • VE7 المغلف علبة التروس الدودية Slew Drive للمحور الأفقي المفرد
VE7 المغلف علبة التروس الدودية Slew Drive للمحور الأفقي المفرد
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: HangTuo
إصدار الشهادات: CE, ISO9001
رقم الموديل: VE7 "
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 قطعة
الأسعار: USD 280~504 / pc
تفاصيل التغليف: مربع الخشب الرقائقي
وقت التسليم: 15 ~ 45 يومًا
شروط الدفع: L / C ، T / T ، ويسترن يونيون
القدرة على العرض: 2000 قطعة شهريا
اتصل
مفصلة وصف المنتج
دودة والعتاد المواد: 50 مليون ، 42 كرمو نموذج: VE7
نسبة والعتاد: 57: 1 عزم الدوران الناتج المقدر: 7320 نيوتن
عقد العزم: 40 كيلو نيوتن متر إمالة عزم الدوران: 8000 نيوتن
كفاءة: 40٪ اللون القياسي: راؤول 9006
تسليط الضوء:

علبة التروس الأفقية Slew Drive

,

علبة التروس VE7 Slew Drive

,

محرك حلقة الدوران أحادية المحور

محرك VE7 المغلف بالعتاد الدودي لنظام التتبع الشمسي الأفقي أحادي المحور





وصف علبة التروس VE7 Slew Drive



تميز محرك الدوران في Hangtuo بـ enveloping دودة وترس ، متشابكة مع تلامس متعدد الأسنان يجعل محرك الدوران مع hعزم دوران عالي لتحسين سلامة نظام التتبع الشمسي.إنه قفل ذاتي ويمكن أن يدور ± 60 درجة ، (± 65 درجة من الصعب التوقف في الداخل).إذا كانت هناك حاجة إلى نطاقات أكبر ، فيمكن تخصيصها.

VE7 المغلف علبة التروس الدودية Slew Drive للمحور الأفقي المفرد 0



البيانات الفنية لمحرك الدوران سلسلة VE



نموذج نسبة عزم الدوران الناتج المقدر (نانومتر) إمالة عزم الدوران (نانومتر) عقد عزم الدوران (نيوتن متر) الحمل المحوري (kN) تحميل شعاعي (كيلو نيوتن) كفاءة الدقة (°) القفل الذاتي الوزن (كجم)
3 " 31: 1 600 1500 1800 22 15 40٪ ≤0.1 نعم 12
5 " 37: 1 800 5000 9200 16 27 40٪ ≤0.1 نعم 18
7 بوصة 57: 1 1750 7000 13200 34 58 40٪ ≤0.1 نعم 32
8 بوصة 51: 1 2250 11200 20400 50 80 40٪ ≤0.1 نعم 28
9 بوصة 61: 1 2250 16000 30800 60 130 40٪ ≤0.1 نعم 52
12 بوصة 78: 1 4300 25000 40560 77 190 40٪ ≤0.1 نعم 65
14 بوصة 85: 1 5600 48000 44200 110 230 40٪ ≤0.1 نعم 88
17 بوصة 102: 1 6750 67000 53040 142 390 40٪ ≤0.1 نعم 135
21 بوصة 125: 1 16000 89000 65000 337 640 40٪ ≤0.1 نعم 192
25 بوصة 150: 1 21450 112000 89000 476 950 40٪ ≤0.1 نعم 251



خدمات مخصصة


1. تصميم خاص يعتمد على تطبيقات ومشاريع مختلفة
2. يمكن مطابقة أنواع مختلفة من المحركات ، مثل المحركات الهيدروليكية ، والمحركات السائر ، والمحركات الكهربائية ، إلخ.
3. تتوفر ألوان مختلفة على أساس رمز RAL.لوننا القياسي هو RAL 9006.



مسرد المعلمات الرئيسية



إمالة عزم الدوران:هذا العزم هو حمل الجاذبية مضروبًا في المسافة بين موضع الحمل ومركز محمل الدوران.إذا كان العزم الفعلي أكبر من عزم الدوران المقدر لعزم الدوران ، فسيتم قلب محرك الدوران.

تحميل شعاعي:الحمل العمودي على محور الدوران

الحمل المحوري:الحمل الموازي لمحور الدوران

عقد العزم:إنه عزم الدوران العكسي. عندما يدور محرك الأقراص بشكل عكسي ، ولا تتضرر الأجزاء ، يُطلق على أقصى عزم تم تحقيقه اسم عزم الدوران ، كما يُنظر إليه على أنه عزم دوران مكسور.

القفل الذاتي:فقط عندما يكون هناك حمل ، فإن محرك الدوران غير قادر على عكس الدوران وبالتالي يسمى القفل الذاتي.
