مكان المنشأ: | الصين |
اسم العلامة التجارية: | HangTuo |
إصدار الشهادات: | CE, ISO9001 |
رقم الموديل: | SE3 " |
الحد الأدنى لكمية: | 1 قطعة |
---|---|
الأسعار: | USD 100~1100/ pc |
تفاصيل التغليف: | مربع الخشب الرقائقي |
وقت التسليم: | 15 ~ 45 يومًا |
شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
القدرة على العرض: | 2000 قطعة شهريا |
نسبة والعتاد: | 31: 1 | ميزة الحماية: | IP66 |
---|---|---|---|
عزم الدوران الناتج العادي: | 533 نيوتن | مكان المنشأ: | تشانغتشو ، الصين |
عقد العزم: | 7000 نيوتن | إمالة عزم الدوران: | 744 نيوتن |
عزم الدوران الناتج المقدر: | 0.065 لفة في الدقيقة | إستعمال: | تعقب الطاقة الشمسية |
تسليط الضوء: | محامل دائرية صغيرة الحجم للعتاد الدودي,محامل دائرية الدوران 0.065 دورة في الدقيقة,محامل دائرية لتتبع الطاقة الشمسية |

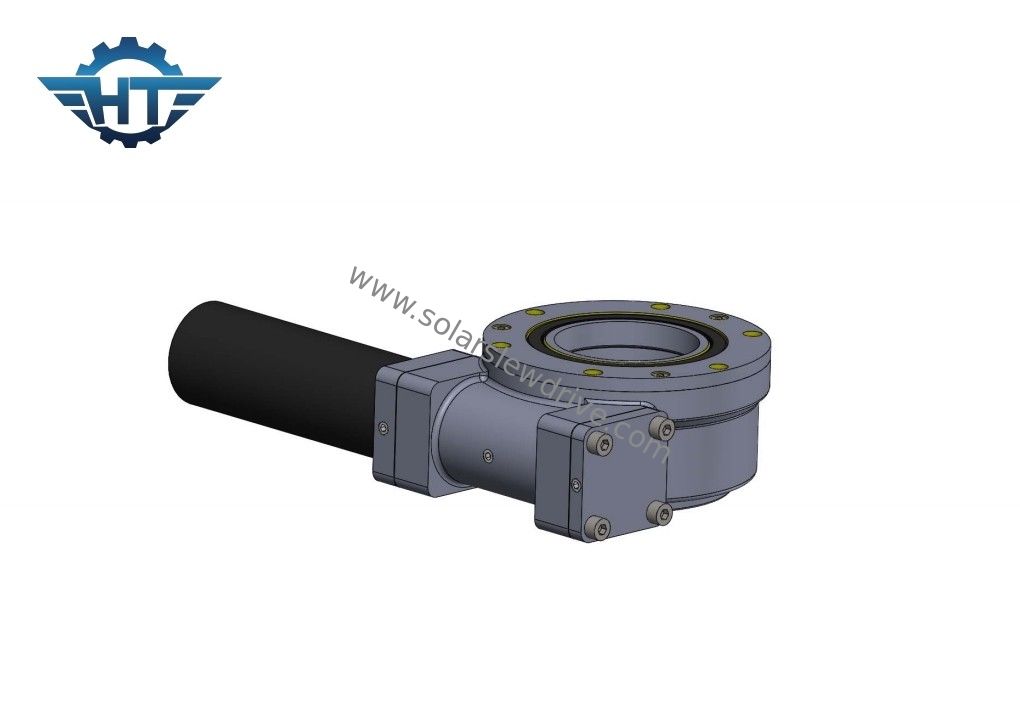

دودة جير حجم صغير الدوران محامل دائرية لنظام تتبع الطاقة الشمسية Lingkage
محامل دائرية صغيرة الحجموصف
المخفض الدوراني عبارة عن آلية نقل تباطؤ دائرية كاملة الدائرة تدمج مصدر طاقة القيادة.إنه يستخدم محمل الدوران باعتباره تابع ناقل الحركة ومرفق آلية.يتم استخدام مصدر القيادة والغلاف ، والحلقة الأخرى كمتابع ناقل الحركة وقاعدة اتصال لجزء العمل المدفوع ، بحيث يكون محمل الدوران نفسه عبارة عن اتصال دوران محيط كامل ، ومصدر طاقة القيادة والمصدر الرئيسي تجعل أجزاء النقل منه آلية نقل تباطؤ عالمية تدمج وظائف الدوران والتباطؤ والقيادة ، وفي نفس الوقت تتميز بهيكل بسيط وملائم للتصنيع والصيانة.
معلمات SE Slew Ring Drive
نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نجاعة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | نعم | 6 |
3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤0.1 | نعم | 8 |
5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | نعم | 12 |
7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | نعم | 21 |
9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤0.1 | نعم | 49 |
12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | نعم | 61 |
14 بوصة | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤0.1 | نعم | 63 |
17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤0.1 | نعم | 105 |
21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤0.1 | نعم | 149 |
25 بوصة | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | نعم | 204 |
ميزة
1. استخدم ترسًا دوديًا لتحقيق الدوران ، والذي يكون أبطأ في السرعة ولكن يمكنه تضخيم عزم الدوران بنسب أعلى بكثير ويستخدم في التطبيقات التي تتطلب عزم دوران مرتفع
2. التصميم المغلق ، درجة الحماية IP66 التي تعتبر مثالية للظروف القاسية في الهواء الطلق مثل الميناء ، التعدين ، إلخ.
3. ميزة القفل الذاتي التي تجعله جزء أمان
4. يمكن إرفاق محرك تروس مختلف للحصول على نسبة تروس نقل كبيرة ، وبالتالي إعطاء الوحدة بأكملها سرعة منخفضة مع عزم دوران مرتفع
