مكان المنشأ: | الصين |
اسم العلامة التجارية: | HangTuo |
إصدار الشهادات: | CE, ISO9001 |
رقم الموديل: | VE3 " |
الحد الأدنى لكمية: | 1 قطعة |
---|---|
الأسعار: | USD 330~450/ pc |
تفاصيل التغليف: | مربع الخشب الرقائقي |
وقت التسليم: | 15 ~ 45 يومًا |
شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
القدرة على العرض: | 2000 قطعة شهريا |
مواد: | كيو تي | نموذج: | VE3 " |
---|---|---|---|
نسبة والعتاد: | 31: 1 | نجاعة: | 40٪ |
اللون: | راؤول 9006 | طلب: | أنظمة التتبع الشمسي |
مكان المنشأ: | تشانغتشو ، الصين | سائق: | محرك 24VDC |
ضمان: | 5 ~ 10 سنوات | شهادة: | ISO9001 ، م |
تسليط الضوء: | محرك الدوران الشمسي الدوار أحادي المحور,محرك الدوران الشمسي IP66,محرك الدوران الشمسي الدوار عالي التحمل |

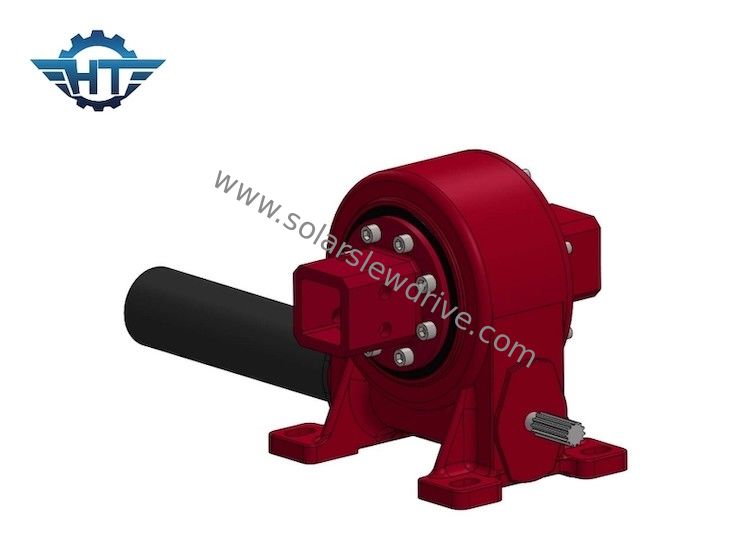

IP66 محرك دوار أحادي المحور مع ارتفاع عالٍ لتتبع الكهروضوئية
محرك الدوران ذو المحور المفردوصف
يمكن تقسيم منتجات محرك الدوران الدوراني إلى نوعين: النوع المفتوح والنوع المغلق وفقًا للحالة المغلقة ، ويمكن تقسيمها إلى نوع الترس ونوع الترس الدودي وفقًا لأشكال النقل المختلفة.لدى Hangtuo هذه الأنواع من المنتجات ، ويحتاج المستخدمون إلى تلبية متطلبات التطبيق الخاصة بهم واستخدام البيئة لاتخاذ الخيارات.
عادة ، يتم استخدام الهيكل المغلق في البيئات الرطبة أو المتوسطة الغبار أو الغازات المسببة للتآكل ، وفي تلك الحالات مع متطلبات حماية البيئة العالية التي لا تسمح بتسرب الشحوم.يمكن للبيئة المغلقة أن تمنع بشكل فعال الشوائب من دخول جسم المحرك الدوار وتحسين الماكينة.ومع ذلك ، عندما يكون هناك الكثير من الغبار في البيئة ويتم وضع المحرك الدوار بالكامل في الغبار ، فإن الأختام التي تلعب دور الختم ستسرع من التآكل والفشل بسرعة.في هذا الوقت ، قد تكون البيئة المغلقة غير ملائمة للصيانة واستبدال الأجزاء.من الأنسب استخدام هيكل مفتوح ، واختيار تصلب سطح الأسنان لتحسين متانة الجهاز.بالإضافة إلى ذلك ، الهيكل المفتوح سهل لتنظيف الشوائب.إذا كان من الممكن إجراء الاستخدام والصيانة بشكل جيد ، فقد لا يكون بالضرورة أقصر من عمر الهيكل المغلق.في عملية اختيار المنتج ، يجب مراعاة العوامل المختلفة بشكل شامل.
معلمات الأداء لسلسلة VE
نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نجاعة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | ≤0.1 | نعم | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | ≤0.1 | نعم | 18 |
7 بوصة | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | ≤0.1 | نعم | 32 |
8 بوصة | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | ≤0.1 | نعم | 28 |
9 بوصة | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | ≤0.1 | نعم | 52 |
12 بوصة | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | ≤0.1 | نعم | 65 |
14 بوصة | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | ≤0.1 | نعم | 88 |
17 بوصة | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | ≤0.1 | نعم | 135 |
21 بوصة | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤0.1 | نعم | 192 |
25 بوصة | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤0.1 | نعم | 251 |
محرك بتيار مستمر
1. اعتماد هيكل دعم مزدوج لمحور الإخراج بحيث يتم زيادة عزم الدوران الأقصى لعلبة التروس كثيرًا.
2. يتم توصيل عجلة الشمس والعجلة الكوكبية عن طريق المحور الذي يزيد من عزم الدوران الأقصى لعلبة التروس ويطيل من العمر الافتراضي.
3. نستخدم التروس الحلزونية في مرحلة الإدخال والتي تجعل الضوضاء منخفضة و تعمل بسلاسة في السرعة العالية.يتم فصل حلقة التروس الداخلية حتى نتمكن من تحقيق نسبة أكبر والتصميم مرن.يتم وضع علبة التروس والمحرك عن طريق إصلاح التماس بواسطة المسمار في المحور مما يزيد من دقة المطابقة ويقلل من الضوضاء.
4. نحن نستخدم حامل درفلة داخل عجلة كوكبية. نحن نستخدم درفلة طحن بدلاً من الطحن المنزلق وبالتالي فإن عمر صندوق التروس أطول بكثير.
5. هيكل دعم مزدوج.طحن داخلي على التجويف الداخلي للتروس الكوكبية مما يجعل استدارة التجويف الداخلي أقل من 0.003 مم ؛ تعمل بالدحرجة بدلاً من الانزلاق ؛الكشط الدقيق لسطح التروس HRC60 ؛ يضمن اعتماد كل هذه التقنيات التشغيل الهادئ والثابت للغاية وعمر افتراضي طويل يزيد عن 10000 ساعة.
