توفير محركات الدوران المبتكرة والفعالة من حيث التكلفة
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HangTuo |
| إصدار الشهادات: | CE, ISO9001 |
| رقم الموديل: | VE7 " |
| الحد الأدنى لكمية: | قطعة واحدة |
|---|---|
| الأسعار: | USD 280~504 / pc |
| تفاصيل التغليف: | مربع الخشب الرقائقي |
| وقت التسليم: | 15 ~ 45 يومًا |
| شروط الدفع: | L/C، T/T، ويسترن يونيون |
| القدرة على العرض: | 2000 قطعة شهريا |
| مادة العتاد الدودي: | 50 مليون ، 42 كرمو | الكفاءة: | 40٪ |
|---|---|---|---|
| دقة: | 0.15 درجة | حياة: | 30 سنه |
| مستوى الضوضاء: | ≤ 65 ديسيبل | درجة حرارة العمل: | -20 درجة مئوية ~ + 80 درجة مئوية |
| اسم المنتج: | نظام التتبع الشمسي الأفقي | تصنيف الجهد: | 24 فولت |
| تسليط الضوء: | محرك VE7 دودة والعتاد,محرك ذئب ذو كفاءة عالية,و7 تتبع الشمسية قتل القيادة,high efficiency worm gear slew drive,ve7 solar tracker slew drive |
||

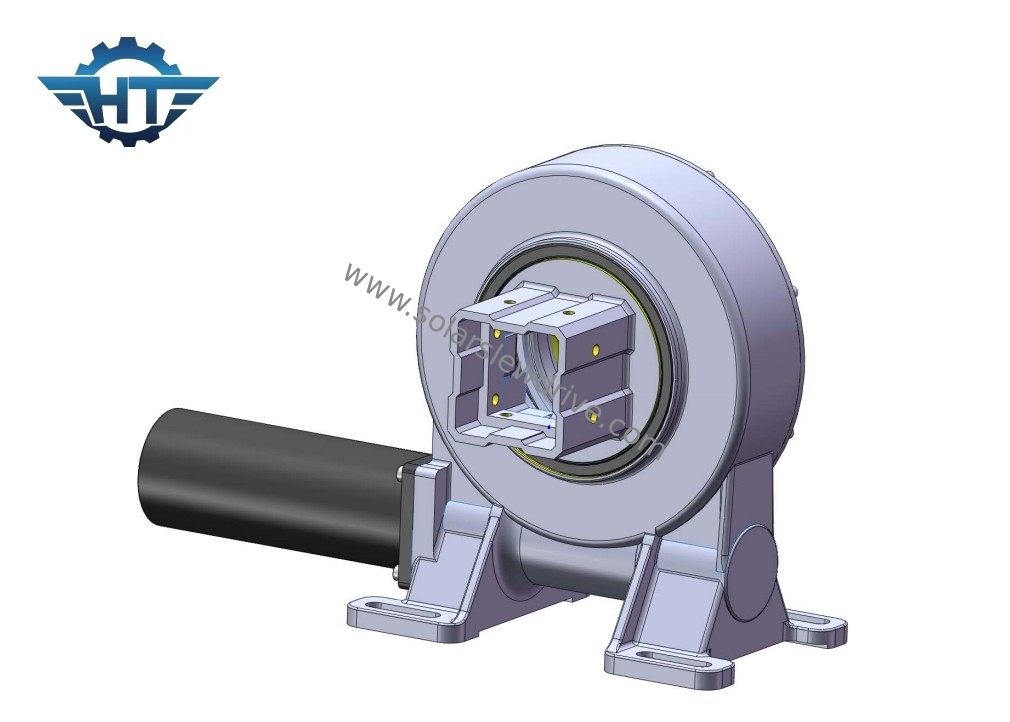

VE7 Worm Gear Slew Drive لنظام تتبع شمسي أفقي
وصف علبة التروس VE7
علبة التروس المتحركة ، المعروفة أيضًا باسم محرك محرك أو حلقة تحريك ، هي جهاز ميكانيكي يستخدم لتوفير حركة دورانية أو حركة تحريك لآلات ومعدات ثقيلة.يتم استخدامه عادة في التطبيقات التي تتطلب دوران خاضع للرقابة، مثل الرافعات، الحفارات، توربينات الرياح، ومراقبة الطاقة الشمسية.
تتكون علبة التروس المتحركة من عدة مكونات رئيسية:
الحلقة الخارجية: الحلقة الخارجية بمثابة الجزء الثابت من علبة التروس وتوفر سطح تركيب مستقر.عادة ما تكون دائرية الشكل وتتضمن سلسلة من أسنان التروس أو مسارات السباق على محيطها الداخلي.
الحلقة الداخلية: يتم توصيل الحلقة الداخلية بالمعدات أو الآلات التي تتطلب حركة الدوران. يتم تركيبها على الحلقة الخارجية ومصممة للدوران بالنسبة لها.الحلقة الداخلية لديها أيضا أسنان التروس أو مسارات على محيطها الخارجي.
آلية التروس: تسمح آلية التروس بتدوير الحلقة الداخلية بالنسبة للحلقة الخارجية.عادة ما يتكون من مجموعة من المكبرات أو الأطواق التي تتفاعل مع الأسنان أو المسارات على كل من الحلقات الداخلية والخارجيةمن خلال نقل عزم الدوران وتقليل الاحتكاك، تسمح آلية التروس بحركة التأرجح السلسة والمسيطرة.
نظام القيادة: نظام القيادة مسؤول عن توفير الطاقة إلى علبة التروس المتحركة. يمكن تشغيلها بوسائل مختلفة ، بما في ذلك المحركات الكهربائية أو الأنظمة الهيدروليكية أو محركات التروس.نظام القيادة ينقل طاقة الدوران إلى آلية التروس، بدء حركة الدوران.
المحامل: تتضمن صناديق التروس المتحركة محامل لدعم الحمل وتقليل الاحتكاك أثناء الدوران. تم تصميم هذه المحامل لتحمل أحمال محورية وشعاعية وعاجزة عالية ،ضمان استقرار وعمرة علبة التروس.
الختم والتشحيم: لحماية المكونات الداخلية من الملوثات والحفاظ على التشغيل السلس ، يتم تجهيز صناديق التروس الملتوية بأنظمة الختم.والجسيمات الأخرى من دخول علبة التروسالتشحيم ضروري أيضاً لتقليل الاحتكاك والارتداء بين الأجزاء المتحركة، مما يطيل عمر صندوق التروس.
البيانات التقنية للمحركات الدوارة الرأسية من السلسلة الواحدة
| النموذج | النسبة | عزم دوران الخروج القياسي (N.m) | عزم الدوران الميل (Nm) | عزم الدوران (Nm) | الحمل المحوري (kN) | الحمل الشعاعي (ك.ن) | الكفاءة | الدقة (°) | القفل الذاتي | الوزن (كيلوغرام) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | نعم.. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | نعم.. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | نعم.. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | نعم.. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | نعم.. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | نعم.. | 65 |
| أربعة عشر | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | نعم.. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | نعم.. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | نعم.. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | نعم.. | 251 |
التطبيقات
يتم تصميم صناديق التروس المتحركة لتوفير حركة تحريك دقيقة ومتحكم فيها ، مما يسمح للمعدات الثقيلة بالدوران أفقيًا أو عموديًا. تم تصميمها لتحمل أحمال ثقيلة ،الظروف البيئية القاسية، والتشغيل المستمر، مما يجعلها مكونات حاسمة في مختلف التطبيقات الصناعية والبناء.
مصطلح المعايير الرئيسية
عزم الدوران لللحظة الميل:هذه العزمة هي حمولة الجاذبية مضروبة بالمسافة بين موقع الحمل ومركز محمل الدوران.سيتم قلب محرك الدوران.
الحمل الشعاعي:الحمل عموديًا على محور محمل الدوران
الحمل المحوري:الحمل متوازي مع محور محمل الدوران
عزم الدوران:إنها عزم الدوران العكسي.عندما يدور المحرك عكسًا ، ولا تتلف الأجزاء ، يطلق على أقصى عزم الدوران الذي يتم تحقيقه عزم الدوران الاحتياطي ، ويعتبر أيضًا عزم الدوران المكسور.
القفل الذاتي:فقط عندما يكون هناك حمولة، محرك الدفع لا يمكن أن تعكس الدوران وبالتالي تسمى القفل الذاتي.
