توفير محركات الدوران المبتكرة والفعالة من حيث التكلفة
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HangTuo |
| إصدار الشهادات: | CE, ISO9001 |
| رقم الموديل: | SE17 |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | USD 100~1100/ pc |
| تفاصيل التغليف: | خشب رقائقيّ صندوق |
| وقت التسليم: | 15 ~ 45 يوما |
| شروط الدفع: | L/C, T/T, ويسترن يونيون |
| القدرة على العرض: | أجهزة الكمبيوتر 2000 شهريا |
| نسبة والعتاد: | 102: 1 | عزم الدوران الناتج العادي: | 9400 نيوتن |
|---|---|---|---|
| مكان المنشأ: | تشانغتشو ، الصين | عقد العزم: | 65040 نيوتن |
| إمالة عزم الدوران: | 135600 نيوتن | قفل ذاتي: | نعم |
| الاستخدام: | أجهزة تتبع الطاقة الشمسية | ميزة الحماية: | IP66 |
| تسليط الضوء: | محرك الدوران لنظام التتبع الشمسي,محرك تعقب الطاقة الشمسية |
||

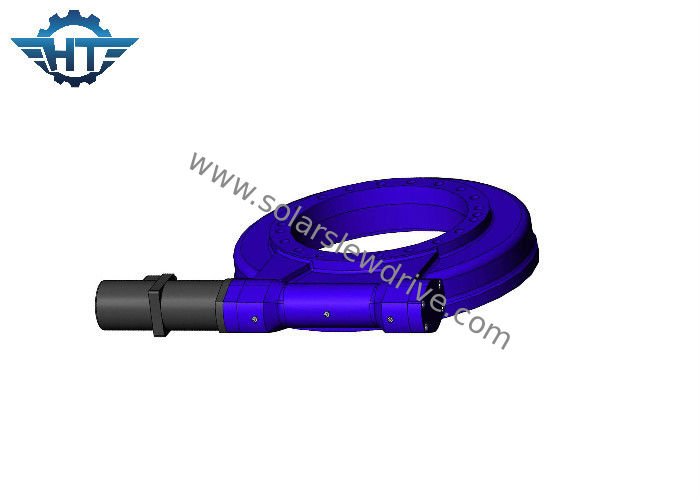

17 بوصة IP66 الصغيرة Slew Drive والعتاد المخفض لنظام التتبع الشمسي الأفقي
وصف
تلتقط أجهزة تعقب الطاقة الشمسية المدى الكامل لأشعة الشمس لأن محركات الدوران تجعل النظام يتبع الشمس تمامًا.وفقًا لمناطق مختلفة ، يتم زيادة الزيادة في الطاقة التي يتم التقاطها عن طريق التتبع الشمسي ثنائي المحور بنسبة تصل إلى 100٪ أكثر من الألواح المثبتة المسطحة الثابتة ، حيث يسمح محوري الدوران للمتعقب بوضع الوحدات / الألواح الشمسية في مواجهتها عمودي (مباشرة عند) الشمس من الفجر حتى الغسق.
في أجهزة تعقب الطاقة الشمسية ثنائية المحور ، يمكننا استخدام محركي دوران SE ونظام تتبع شمسي ثنائي المحور.
معلمات سلسلة SE
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | الحمولة الشعاعية (kN) | كفاءة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
| 1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | نعم | 6 |
| 3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤0.1 | نعم | 8 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | نعم | 12 |
| 7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | نعم | 21 |
| 9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤0.1 | نعم | 49 |
| 12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | نعم | 61 |
| 14 بوصة | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤0.1 | نعم | 63 |
| 17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤0.1 | نعم | 105 |
| 21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤0.1 | نعم | 149 |
| 25 بوصة | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | نعم | 204 |
يمكن تصميم محركات مختلفة (محركات 220VAC ، 380VAC ، 12VDC ، 24VDC ، محركات 48VDC ، محركات مؤازرة ومحركات السائر) وفقًا لمتطلبات العميل.
محرك بتيار مستمر
1. اعتماد هيكل دعم مزدوج لمحور الإخراج بحيث يتم زيادة عزم الدوران الأقصى لعلبة التروس كثيرًا.
2. يتم توصيل عجلة الشمس والعجلة الكوكبية عن طريق المحور الذي يزيد من عزم الدوران الأقصى لعلبة التروس ويطيل من العمر الافتراضي.
3. نستخدم التروس الحلزونية في مرحلة الإدخال والتي تجعل الضوضاء منخفضة و تعمل بسلاسة في السرعة العالية. يتم فصل حلقة التروس الداخلية حتى نتمكن من تحقيق نسبة أكبر والتصميم مرن. يتم وضع علبة التروس والمحرك عن طريق إصلاح التماس بواسطة المسمار في المحور مما يزيد من دقة المطابقة ويقلل من الضوضاء.
4. نستخدم حامل الدبوس المتداول داخل عجلة كوكبية. نستخدم درفلة طحن بدلاً من الطحن المنزلق وبالتالي فإن عمر صندوق التروس أطول بكثير.
5. هيكل دعم مزدوج.طحن داخلي على التجويف الداخلي للتروس الكوكبية مما يجعل استدارة التجويف الداخلي أقل من 0.003 مم ؛ تعمل بالدحرجة بدلاً من الانزلاق ؛الكشط الدقيق لسطح التروس HRC60 ؛ يضمن اعتماد كل هذه التقنيات التشغيل الهادئ والثابت للغاية وعمر افتراضي طويل يزيد عن 10000 ساعة.
