مكان المنشأ: | الصين |
اسم العلامة التجارية: | HangTuo |
إصدار الشهادات: | CE, ISO9001 |
رقم الموديل: | VE6 |
الحد الأدنى لكمية: | 1 قطعة |
---|---|
الأسعار: | USD 100~330/ pc |
تفاصيل التغليف: | مربع الخشب الرقائقي |
وقت التسليم: | 15 ~ 45 يوم |
شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
القدرة على العرض: | 2000 جهاز كمبيوتر شخصى شهريا |
مكان المنشأ: | تشانغتشو ، الصين | وظيفة: | ارتفاع عزم الدوران |
---|---|---|---|
الحماية: | IP66 ، مرفق | نوع: | VE6 |
مواد: | 42CrMo أو 50Mn | ضمان: | 5 ~ 10 سنوات |
تطبيق: | نظام الطاقة الشمسية | اللون: | مطلوب الزبون |
تسليط الضوء: | 3 "دودة والعتاد Slew Drive,IP66 Worm Gear Slew Drive,محرك كبير لتعقب الطاقة الشمسية |

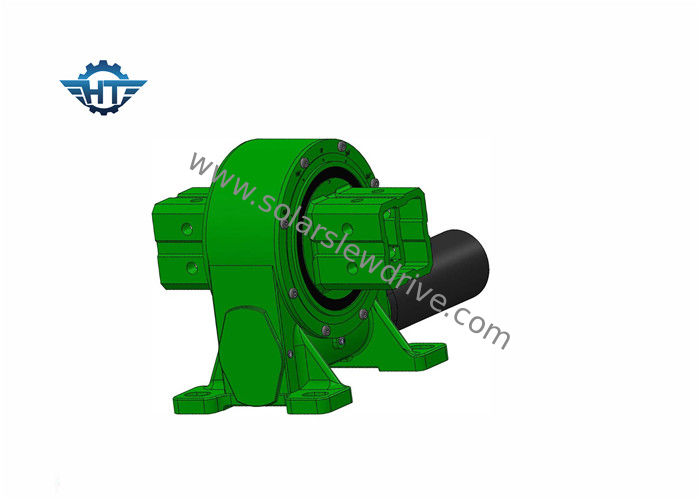

IP66 Worm Gear محرك أحادي المحور الدوران مع عزم دوران عالٍ لنظام التتبع الشمسي
وصف
VE6 slewing drive is a half gear and limit stop inside which is designed for a single axis solar tracking system. محرك الدوران VE6 عبارة عن نصف تروس وتوقف حد في الداخل وهو مصمم لنظام تتبع شمسي أحادي المحور. Our slewing drives are powered with hourglass worm technology for maximum gear torque and the smoothest rotation. يتم تشغيل محركات الدوران الخاصة بنا بتقنية دودة الساعة الرملية للحصول على أقصى عزم دوران للتروس وسلاسة الدوران.
The standard slew drives are fitted with an open housing and single self locking hourglass worm shaft. تم تجهيز محركات الأقراص الكبيرة القياسية بغلاف مفتوح ورأس دودة رملية ذات قفل ذاتي واحد. Once the power source input is returned to neutral, the worm shaft will lock the load into position without requiring any external braking device. بمجرد إعادة إدخال مصدر الطاقة إلى الوضع المحايد ، سيعمل عمود الدودة على قفل الحمل في موضعه دون الحاجة إلى أي جهاز كبح خارجي.
معلمات أداء نموذج VE
نموذج | عزم الدوران الناتج (Nm) | عقد عزم الدوران (Nm) | إمالة عزم الدوران (Nm) | الحمل المحوري (كيلو نيوتن) | الحمولة الشعاعية (كيلو نيوتن) | نسبة | الدقة (درجة) | الدقة (°) | IP | قفل ذاتي | الوزن (كجم) |
3 " | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40٪ | ≤0.1 | 66 | نعم | 12 كجم |
5 " | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40٪ | ≤0.1 | 66 | نعم | 18 كجم |
7 " | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40٪ | ≤0.1 | 66 | نعم | 32 كجم |
8 " | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40٪ | ≤0.1 | 66 | نعم | 28 كجم |
9 " | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40٪ | ≤0.1 | 66 | نعم | 52 كجم |
12 " | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40٪ | ≤0.1 | 66 | نعم | 65 كجم |
14 " | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40٪ | ≤0.1 | 66 | نعم | 88 كجم |
17 " | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40٪ | ≤0.1 | 66 | نعم | 135 كجم |
21 " | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40٪ | ≤0.1 | 66 | نعم | 192 كجم |
25 " | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40٪ | ≤0.1 | 66 | نعم | 251 كجم |
التطبيقات
تشمل التطبيقات النموذجية لمحركات الأقراص الشمسية الصناعيةustry, truck cranes, man lifts, and utility equipment, hydraulic attachments, oil tool equipment, marine cranes, tire handlers, digger derricks and automotive lifts, but the slew drives are used in many other applications requiring load holding and rotational capability. الصناعة ، رافعات الشاحنات ، المصاعد ، ومعدات المرافق ، المرفقات الهيدروليكية ، معدات أدوات النفط ، الرافعات البحرية ، مناولات الإطارات ، حفارات الروافع ومصاعد السيارات ، ولكن يتم استخدام محركات الأقراص العديدة في العديد من التطبيقات الأخرى التي تتطلب إمساك الحمل والقدرة على الدوران. We offer different slew drive models with different moment load capacities. نحن نقدم نماذج مختلفة من محركات الأقراص ذات سعة تحميل مختلفة.
