مكان المنشأ: | الصين |
اسم العلامة التجارية: | HANGTUO |
إصدار الشهادات: | CE, ISO9001 |
رقم الموديل: | VE8 |
الحد الأدنى لكمية: | حاسب شخصي 1 |
---|---|
الأسعار: | 200~380 USD/PC |
تفاصيل التغليف: | مربع الخشب الرقائقي |
وقت التسليم: | 15 ~ 30 يومًا |
القدرة على العرض: | 12000 قطعة / سنة |
نطاق الدوران: | ± 60 درجة | مادة: | 42CRMN أو 50 مليون |
---|---|---|---|
تطبيق: | رابط المقتفي | ضمان: | 10 سنوات |
اللون: | البرتقالي | بحجم: | 3 بوصه - 25 بوصه |
محرك: | 24VDC / 220VAC | دودة جير: | مغلف مزدوج |
تسليط الضوء: | ربط التعقب الشمسي,محرك تروس عدد كبير,محرك تروس عدد كبير من الطاقة الشمسية iP66 |

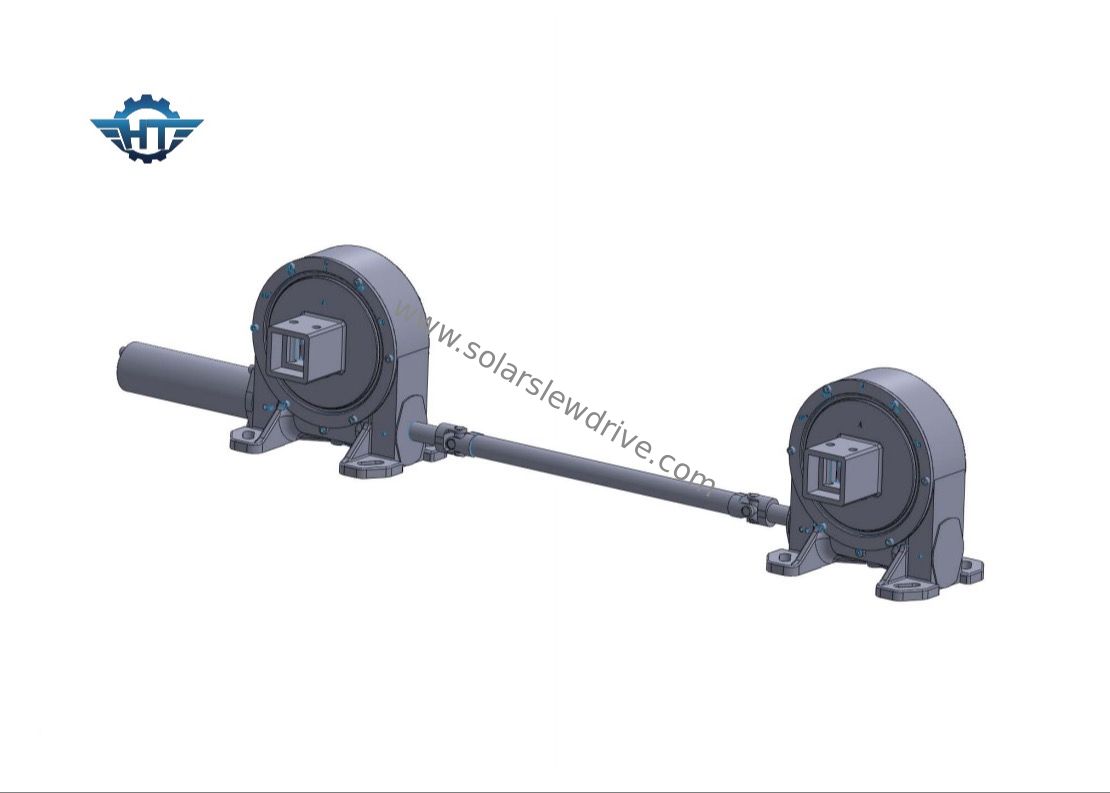

IP66 Solar Slew Gear Drive مع مخفض علبة التروس 24vdc لنظام تتبع الطاقة الشمسية
وصف محرك الطاقة الشمسية Slew Gear
يحتوي محرك الدوران الشمسي على العديد من الأنواع مثل النوع المغلق ، ونوع السكن المفتوح ، والنوع الرأسي ، ونوع المحور المزدوج ، والنوع عالي الدقة ، ونوع محرك الدودة وما إلى ذلك. يعتمد محرك الدوران على هيكل الترس الدودي المزدوج المغلف ، والذي يتميز بملامسة أسنان متعددة مصممة خصيصًا لقيادة حمولة عالية.تتميز بعزم دوران عزم إمالة قوي ووظيفة قفل ذاتي ثابتة.
مبدأ العمل لعلبة التروس الكوكبية لخفض التروس يجعل نفسه كذلكتحمل مبنا شعاعي كبيرد بسبب التوزيع النسبي لعزم الدوران.ما هو أكثر من ذلك ، يمكن أن تعلق محركات الدوران الخاصة بنا بأنواع مختلفة من المحركات ، والمحرك الهيدروليكي ، والمحرك الكهربائي 24vdc / 12vdc ، والمحرك المؤازر ، والمحرك السائر ، وه قد عددت كل سلسلةيلبي حجم علبة التروس طلب العملاء المختلف.
معلمات أداء محرك الدوران العمودي
نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | كفاءة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | ≤0.1 | نعم | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | ≤0.1 | نعم | 18 |
7 بوصة | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | ≤0.1 | نعم | 32 |
8 بوصة | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | ≤0.1 | نعم | 28 |
9 بوصة | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | ≤0.1 | نعم | 52 |
12 بوصة | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | ≤0.1 | نعم | 65 |
14 بوصة | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | ≤0.1 | نعم | 88 |
17 بوصة | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | ≤0.1 | نعم | 135 |
21 بوصة | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤0.1 | نعم | 192 |
25 بوصة | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤0.1 | نعم | 251 |
يحتوي محرك الدوران على العديد من الأنواع مثل النوع المغلق ، ونوع السكن المفتوح ، والنوع الرأسي ، ونوع المحور المزدوج ، والنوع عالي الدقة ، ونوع محرك الدودة وما إلى ذلك ، يعتمد محرك الدوران على محمل الدوران مع عزم دوران عزم إمالة قوي ووظيفة قفل ذاتي ثابت.تم تصميم الكثير من الأسطح الملامسة للأسنان خصيصًا للقيادة ذات الأحمال العالية.
سمات
1. استدارة ± 60 درجة ، توقف بقوة في الداخل لضمان سلامة النظام
2. قم بتوصيل محرك القيادة من الجانب الأيسر أو الأيمن أو في المنتصف
3. تم بالفعل تعيين الخلوص من قبل المنتج قبل المصنع ، لذلك لا حاجة لتعديله عند التثبيت
4. تم تعبئة الشحوم قبل المصنع ، فقط تحتاج إلى إعادة تعبئتها كل 5 سنوات
4. تركيب بسيط وصيانة منخفضة
5. تصميم مضغوط وتوفير مساحة
6. التروس ذاتية القفل ، لذلك لا حاجة للفرامل الإضافية
7. طريقة سهلة وطلاقة للبدء والتوقف
8. ارتفاع عزم الدوران وعزم الدوران الخلفي لتحسين السلامة في ظل البيئة القاسية
