مكان المنشأ: | الصين |
اسم العلامة التجارية: | HANGTUO |
إصدار الشهادات: | CE, ISO9001 |
رقم الموديل: | VE9 |
الحد الأدنى لكمية: | حاسب شخصي 1 |
---|---|
الأسعار: | 200~380 USD/PC |
تفاصيل التغليف: | مربع الخشب الرقائقي |
وقت التسليم: | 15 ~ 30 يومًا |
القدرة على العرض: | 12000 قطعة / سنة |
نطاق الدوران: | ± 60 درجة / 360 درجة | مادة: | 42CRMN أو 50 مليون |
---|---|---|---|
تطبيق: | نظام الطاقة الشمسية | ضمان: | 10 سنوات |
اللون: | الزبون مطلوب | مقاس: | 3 بوصه - 25 بوصه |
محرك: | 24VDC / 220VAC | ميزة: | حياة طويلة |
تسليط الضوء: | محرك تروس دودة CSP,محرك تروس دودة 50Mn,علبة تروس محرك كبيرة CSP مغلفة مزدوجة |

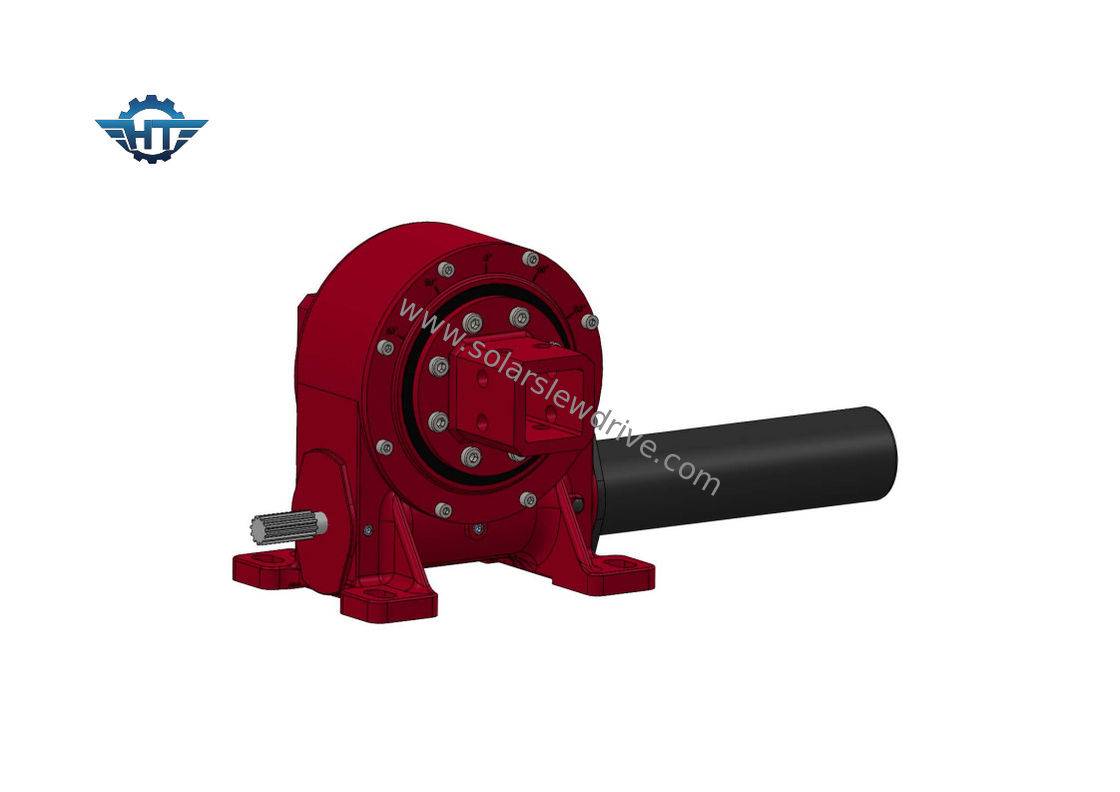

دودة ترس مزدوجة مغلفة بمحرك مع محرك موجه لنظام تتبع الألواح الشمسية
وصف محرك دودة جير Slew
العتاد الدودي المغلف المزدوج العموديعدد كبير من القيادة مع علبة التروس الكوكبيةتطبيقات بشكل أساسي لنظام تتبع الألواح الشمسية ، خاصة في نظام التتبع الشمسي الأفقي أحادي المحور.كما أنها تستخدم على نطاق واسع في CSP ، مثل فريسنل ، برج الحرارة ، القطع المكافئ إلخ.
يتم تثبيت محرك التروس الدودي المغلف المزدوج الأفقي ، مثل اسمه ، أفقيًا ، ويتم تطبيقه بشكل أساسي في رافعة الونش ، الدورانرافعة سطح السفينة ، تصميم رافعة ونش ، محرك سوينغ حفارة.لنايمكن أيضًا استخدام محرك الدوران الصغير الفريد من نوعه في مجالات عالية الدقة مثل الهوائي والأقمار الصناعية وطاولة الدوران والأطباق ...
مبدأ عمل علبة التروس لتخفيض التروس الكوكبية يجعل نفسه من أجل الطاقة الشمسيةالمقتفي يتحمل حمولة شعاعية كبيرة بسبب التوزيع النسبي لعزم الدوران.علاوة على ذلك ، تتميز محركات الدوران لدينا بتكوينات المحرك الهيدروليكي.دبليوه قد عددت كل سلسلة يلبي حجم علبة التروس طلب العملاء المختلف.
سمات
1. استدارة ± 60 درجة ، توقف بقوة في الداخل لضمان سلامة النظام
2. قم بتوصيل محرك القيادة من الجانب الأيسر أو الأيمن أو في المنتصف
3. تم بالفعل تعيين الخلوص من قبل المنتج قبل المصنع ، لذلك لا حاجة لتعديله عند التثبيت
4. تم تعبئة الشحوم قبل المصنع ، فقط تحتاج إلى إعادة تعبئتها كل 5 سنوات
4. تركيب بسيط وصيانة منخفضة
5. تصميم مضغوط وتوفير مساحة
6. التروس ذاتية القفل ، لذلك لا حاجة للفرامل الإضافية
7. طريقة سهلة وطلاقة للبدء والتوقف
8. ارتفاع عزم الدوران وعزم الدوران الخلفي لتحسين السلامة في ظل البيئة القاسية
معلمات أداء محرك الدوران العمودي
نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | كفاءة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | ≤0.1 | نعم | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | ≤0.1 | نعم | 18 |
7 بوصة | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | ≤0.1 | نعم | 32 |
8 بوصة | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | ≤0.1 | نعم | 28 |
9 بوصة | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | ≤0.1 | نعم | 52 |
12 بوصة | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | ≤0.1 | نعم | 65 |
14 بوصة | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | ≤0.1 | نعم | 88 |
17 بوصة | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | ≤0.1 | نعم | 135 |
21 بوصة | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤0.1 | نعم | 192 |
25 بوصة | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤0.1 | نعم | 251 |
التعبئة والتغليف
التغليف الداخلي: فيلم بلاستيكي مضاد للصدأ ؛أكياس بلاستيكية مفرغة من الهواء.
التغليف الخارجي: كرتون صلب.حقيبة خشبية ؛البليت الخشب.
مصطلح الشحن: بواسطة صريح ؛عن طريق الجو؛عن طريق البر؛عن طريق البحر.
