مكان المنشأ: | الصين |
اسم العلامة التجارية: | HANGTUO |
إصدار الشهادات: | CE, ISO9001 |
رقم الموديل: | VE5 |
الحد الأدنى لكمية: | حاسب شخصي 1 |
---|---|
الأسعار: | 145~226 USD/PC |
تفاصيل التغليف: | مربع الخشب الرقائقي |
وقت التسليم: | 15 ~ 30 يومًا |
القدرة على العرض: | 12000 قطعة / سنة |
نوع: | ترس دودة مغلف واحد | مادة: | 42CRMN أو 50 مليون |
---|---|---|---|
طلب: | نظام الطاقة الشمسية | الحياة الميدانية: | 30 سنه |
اللون: | كما طلب | بحجم: | 3 بوصة إلى 25 بوصة |
محرك: | 24 فولت / 12 فولت / 48 فولت | خاصية: | عمر طويل وقفل ذاتي |
تسليط الضوء: | محرك الدوران الكهربائي المزدوج المغلف,محرك الانزلاق الكهربائي أحادي المحور,محرك التروس الدودي المزدوج المغلف |
تصميم العتاد الدودي المزدوج المغلف لمحرك الطاقة الشمسية الأفقي ذو المحور المفرد
محرك الدوران المزدوج المغلف
محرك Slew ، الذي يشار إليه عمومًا باسم محرك الدودة ، هو نظام كامل وجاهز للتثبيت يتكون من ترس ودودة وقاعدة ولوحة علوية ومبيت مغلق تمامًا.يمكن تخصيصها بمحركات كهربائية هيدروليكية أو 12V / 24V / 48V ، علب التروس الكوكبية.

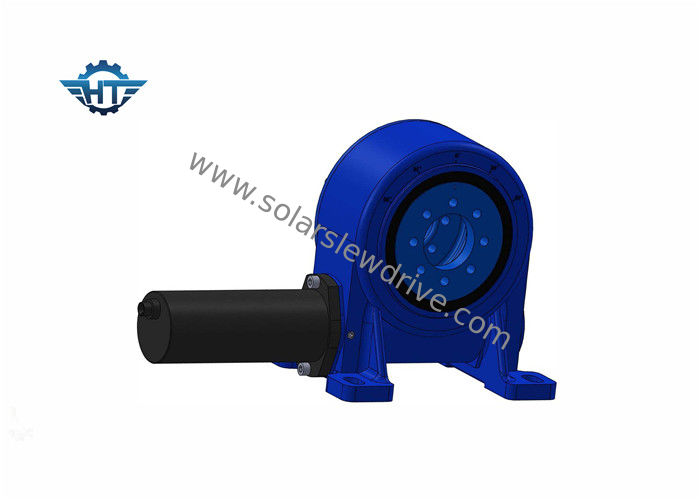

محرك الدوران VE5 مع محرك تروس 24VDC
سمات
دوران 360 درجة
توصيل محرك قيادة من الجانب الأيسر أو الأيمن
أثناء التثبيت ، ليس من الضروري ضبط خلوص التعشيق
تم تعبئة الشحوم قبل المصنع
تركيب بسيط وصيانة منخفضة
الاستغلال الرشيد للفضاء
الترس ذاتي القفل ؛ولذلك فإن الفرامل ليست ضرورية
طريقة سهلة وطلاقة للبدء والتوقف
عزم دوران عالي ، مناسب للتركيب الأفقي
معلمات أداء محرك الدوران العمودي والعتاد الدودي
نموذج | نسبة | عزم الدوران الناتج المقدر | إمالة عزم الدوران | الحمل المحوري | تحميل شعاعي | عقد العزم | كفاءة | دقة | القفل الذاتي | وزن |
نانومتر | نانومتر | كيلو نيوتن | كيلو نيوتن | نانومتر | الدرجة العلمية | نعم | كلغ | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40٪ | ≤0.1 | نعم | 13 كجم |
5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40٪ | ≤0.1 | نعم | 18 كجم |
7 بوصة | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40٪ | ≤0.1 | نعم | 28 كجم |
8 بوصة | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40٪ | ≤0.1 | نعم | 35 كجم |
9 بوصة | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40٪ | ≤0.1 | نعم | 51 كجم |
12 بوصة | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40٪ | ≤0.1 | نعم | 61 كجم |
14 بوصة | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40٪ | ≤0.1 | نعم | 78 كجم |
17 بوصة | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40٪ | ≤0.1 | نعم | 105 كجم |
21 بوصة | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40٪ | ≤0.1 | نعم | 185 كجم |
25 بوصة | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40٪ | ≤0.1 | نعم | 244 كجم |
