| Brand Name: | HangTuo |
| Model Number: | SE3 |
| MOQ: | 1 قطعة |
| السعر: | USD 100~1100/ pc |
| Delivery Time: | 15 ~ 45 يوما |
| Payment Terms: | L/C, T/T, ويسترن يونيون |

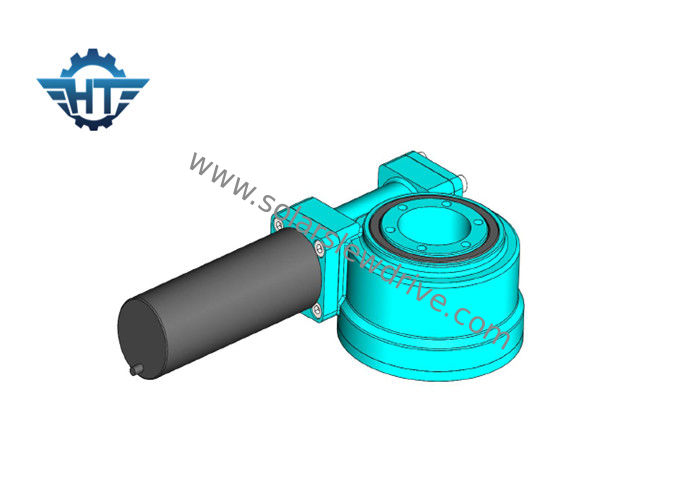

SE3 دودة العتاد محرك الأقراص المغلقة المقتفي الشمسية محرك عدد كبير مع 24VDC العتاد المحرك
وصف
تستخدم محركات SE ذات عدد كبير في نظام التتبع الشمسي ، آلات البناء.
نظرًا لاستخداماتها المتعددة ، تأتي محركات الدوران بمجموعة متنوعة من أحجام الطرز ونطاقات الأداء وخصائص التركيب. تعد محركات الأقراص مناسبة تمامًا للتطبيقات التي تتطلب كلاً من حمل الحمل وعزم الدوران من صندوق التروس نفسه. يمكن أيضًا تصنيعها باستخدام محاور دوران مزدوجة (محاور دوران في نفس الوقت) أو بمحركات أقراص مزدوجة على نفس المحور (خيطان دودان يقودان نفس حلقة الترس في محور واحد).
معلمات محرك الدوران
| نموذج | نسبة | تصنيف عزم الدوران الناتج | إمالة عزم الدوران | عقد العزم | الحمل المحوري | تحميل شعاعي | نجاعة | الاحكام | الذاتي قفل | وزن |
| نانومتر | نانومتر | نانومتر | كيلو نيوتن | كيلو نيوتن | الدرجة العلمية | نعم فعلا | كلغ | |||
| 1 " | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | نعم فعلا | 6 |
| 3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40٪ | ≤0.1 | نعم فعلا | 9 |
| 5 " | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | نعم فعلا | 14 |
| 7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | نعم فعلا | 23 |
| 9 " | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40٪ | ≤0.1 | نعم فعلا | 44 |
| 12 " | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | نعم فعلا | 51 |
| 14 " | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40٪ | ≤0.1 | نعم فعلا | 62 |
| 17 " | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40٪ | ≤0.1 | نعم فعلا | 85 |
| 21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40٪ | ≤0.1 | نعم فعلا | 141 |
| 25 " | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | نعم فعلا | 182 |
ملاحظات
1. المحركات المختلفة (AC ، DC ، و الهيدروليكية) يمكن تصميمها وفقا لمتطلبات العملاء.
2. يمكن للعمود المعاكس للمحرك أن يختار رأسًا سداسيًا أو لا يكون رأسًا سداسيًا.
محرك بتيار مستمر
1. اعتماد هيكل دعم مزدوج لعمود الإخراج بحيث يتم زيادة عزم الدوران الأقصى لصندوق التروس كثيرا.
2. يتم توصيل عجلة الشمس وعجلة الكواكب بواسطة المفتاح الذي يزيد من عزم الدوران الأقصى لصندوق التروس ويطيل العمر الافتراضي.
3. نحن نستخدم معدات حلزونية في مرحلة الإدخال والتي تجعل الضجيج المنخفض يعمل بسلاسة عالية السرعة. حلقة التروس الداخلية مفصولة حتى نتمكن من تحقيق نسبة أكبر وتصميم مرن. توجد علبة التروس والمحرك من خلال إصلاح التماس بواسطة المسمار في محوري مما يزيد من دقة المطابقة ويقلل من الضوضاء.
4. نحن نستخدم حامل الدبوس المتداول داخل عجلة الكواكب. نحن نستخدم طحن دبوس التدحرج بدلاً من انزلاق الطحن ، لذا فإن عمر علبة التروس أطول بكثير.
5. هيكل دعم مزدوج. طحن داخلي على التجويف الداخلي لتروس الكواكب مما يجعل تجويف التجويف الداخلي أقل من 0.003 مم ؛ يعمل بالدرفلة بدلاً من الانزلاق. HRC60 تجريف دقة سطح التروس ؛ إن اعتماد كل هذه التقنيات يضمن التشغيل الفائق والهدوء وعمر افتراضي طويل يصل إلى 10000 ساعة.
الأبعاد
